1. Giới thiệu sản phẩm

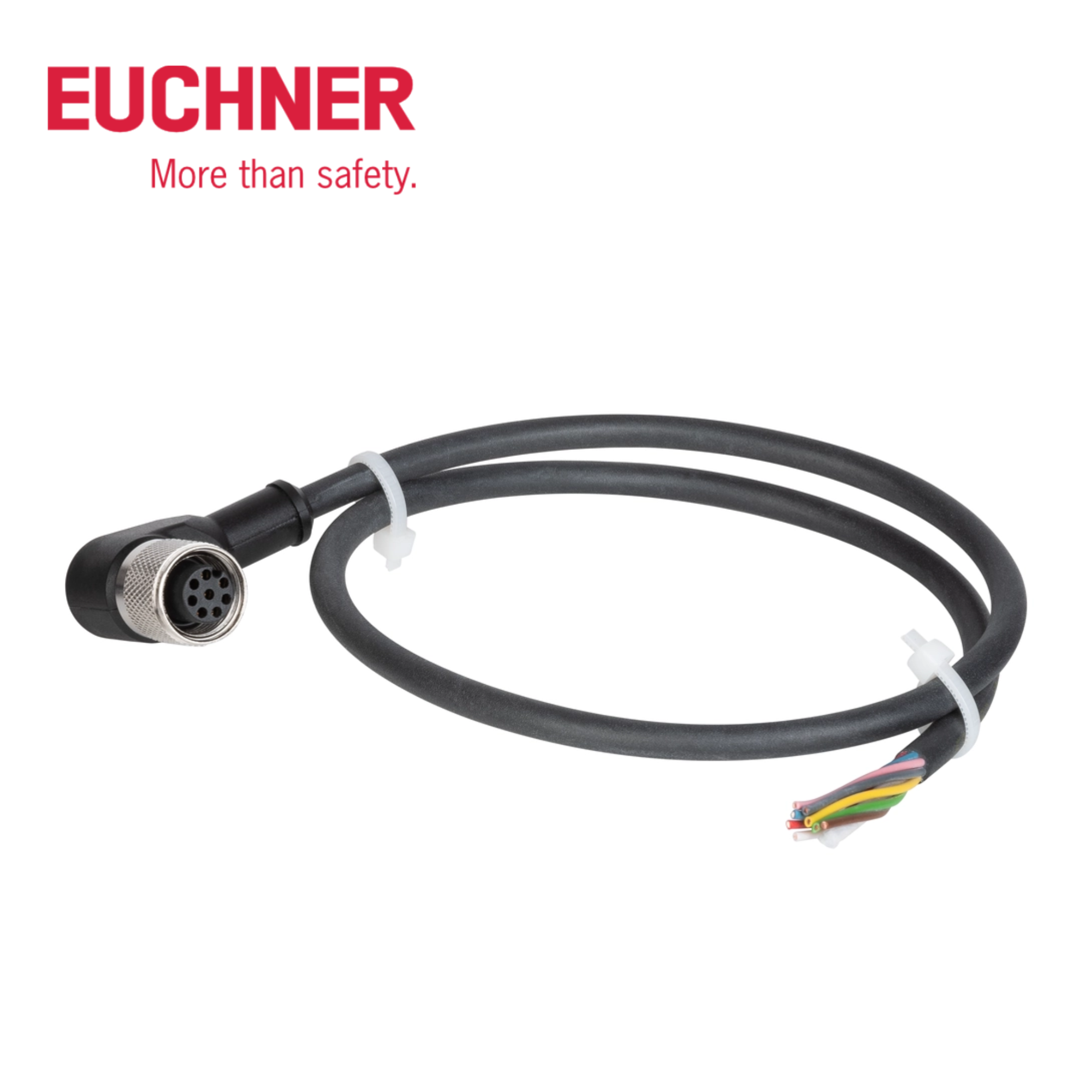

C-M12F08-08X025PU10,0-MA-113188 là cáp kết nối M12 8 chân, đầu nối góc, dài 10 m của EUCHNER, mã đặt hàng 113188.

Đây là loại cáp kết nối chuyên dụng dùng để kết nối các thiết bị an toàn và thiết bị điều khiển của EUCHNER với hệ thống điện của máy. Cáp sử dụng đầu cái M12 8 chân, đầu nối dạng góc, dây dẫn PUR và đầu còn lại để hở dây (flying lead).

Tên thiết bị tiếng Việt: Cáp kết nối M12 8 chân góc 10 m EUCHNER.

2. Đặc điểm nổi bật

• Đầu nối M12 female 8-pin.
• Thiết kế đầu nối góc 90°, hướng ra dây A bên phải.
• Chiều dài cáp 10 m.
• Vỏ cáp bằng PUR, phù hợp môi trường công nghiệp.
• Đầu còn lại dạng flying lead, thuận tiện đấu nối vào tủ điện hoặc thiết bị điều khiển.
• Tiết diện mỗi lõi 0,25 mm².
• Có 8 lõi dẫn điện.
• Cấp bảo vệ đầu nối IP67.
• Có thể sử dụng trong drag chain.
• Đầu nối sử dụng cơ cấu khóa ren, mô-men siết 0,5 Nm.

3. Thông số kỹ thuật

Các thông số trên được lấy từ trang sản phẩm chính thức của EUCHNER.

List code liên quan

• 113188 – C-M12F08-08X025PU10,0-MA
• 113189 – C-M12F08-08X025PU10,0-MA
• 115113 – C-M12F08-08X025PU10,0-MA
• 115114 – C-M12F08-08X025PU20,0-MA
• 120998 – C-M12F08-08X025PU20,0-MA
• 115257 – C-M12F08-08X025PU30,0-MA

Trong đó 113189 là phiên bản cùng cấu hình 10 m nhưng cable outlet C (bên trái), còn 120998 là phiên bản 20 m với cable outlet A.

4. Ứng dụng trong hệ thống tự động hóa

Kết nối thiết bị an toàn

C-M12F08-08X025PU10,0-MA được sử dụng để kết nối các thiết bị có giao diện M12 8 chân của EUCHNER với hệ thống điều khiển.

Cáp đặc biệt phù hợp với các thiết bị trong hệ thống machine safety, nơi yêu cầu kết nối chắc chắn và bảo vệ tốt trước môi trường công nghiệp.

Kết nối công tắc an toàn

Cáp có thể được sử dụng với các thiết bị an toàn EUCHNER sử dụng giao diện M12 8 chân, chẳng hạn các dòng transponder-coded safety switches, interlocking devices và guard locking devices. Tài liệu sản phẩm của EUCHNER liệt kê model 113188 trong nhóm cáp kết nối dành cho các hệ thống này.

Kết nối tủ điều khiển

Đầu M12 được kết nối trực tiếp với thiết bị, trong khi đầu flying lead cho phép đấu từng lõi vào terminal, relay an toàn, PLC hoặc bộ điều khiển an toàn trong tủ điện.

Điều này giúp linh hoạt khi triển khai hệ thống vì không cần thêm đầu nối trung gian.

Máy móc và dây chuyền tự động

Với vỏ PUR, cấp bảo vệ IP67 và khả năng sử dụng trong drag chain, model 113188 phù hợp với các máy có chuyển động cơ khí và yêu cầu cáp phải chịu uốn lặp lại.

Các ứng dụng có thể gặp trong:

• Máy gia công CNC.
• Máy đóng gói.
• Dây chuyền sản xuất tự động.
• Robot công nghiệp.
• Cửa bảo vệ máy.
• Hệ thống safety interlock.
• Tủ điều khiển máy.

5. Vai trò trong hệ thống

C-M12F08-08X025PU10,0-MA-113188 không phải cảm biến hay thiết bị đo mà là cáp kết nối tín hiệu và nguồn.

Một cấu hình điển hình:

Thiết bị EUCHNER → M12 8-pin → C-M12F08-08X025PU10,0-MA → Flying lead → Tủ điều khiển/Safety Controller

Đầu nối M12 8 chân sử dụng mã màu riêng cho từng lõi:

Pin 1 – WH | Pin 2 – BN | Pin 3 – GN | Pin 4 – YE | Pin 5 – GY | Pin 6 – PK | Pin 7 – BU | Pin 8 – RD.

Do đó, khi thay thế hoặc đấu nối model 113188, cần đối chiếu đúng sơ đồ chân của thiết bị EUCHNER đang sử dụng thay vì chỉ dựa vào màu dây.
