CET-A-BWR-50X (170115) EUCHNER Vietnam

1. Giới thiệu sản phẩm

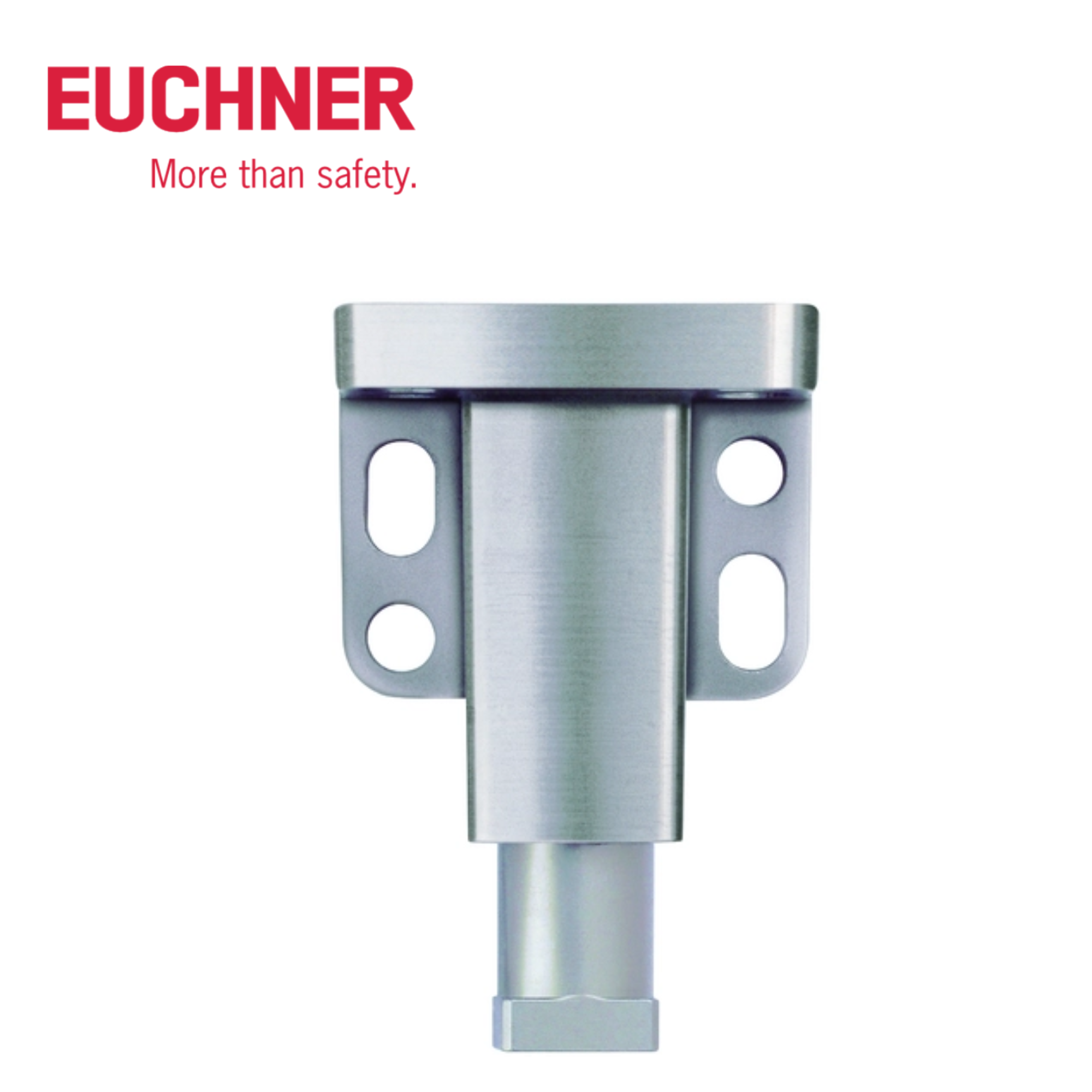

CET-A-BWR-50X-170115 là bộ truyền động (Actuator) cho đầu đọc/công tắc an toàn CET của EUCHNER, mã đặt hàng 170115.

Khác với công tắc an toàn hoàn chỉnh, model này là bộ truyền động gắn trên cửa bảo vệ. Khi cửa đóng, actuator tiếp cận đầu đọc/công tắc CET để hệ thống nhận diện trạng thái cửa và thực hiện chức năng khóa liên động an toàn.

Thiết bị sử dụng transponder coding, thân bằng thép không gỉ, được thiết kế với khả năng chống chịu tốt trong môi trường có bụi bẩn, phoi kim loại và điều kiện công nghiệp khắc nghiệt.

Tên thiết bị tiếng Việt: Bộ truyền động cửa an toàn EUCHNER CET.

2. Đặc điểm nổi bật

• Dùng cho read head/safety switch CET.
• Công nghệ nhận dạng Transponder coding.
• Thiết kế phù hợp môi trường có bụi bẩn và phoi kim loại.
• Thân bằng thép không gỉ.
• Có thể tiếp cận từ mọi hướng.
• Cấp bảo vệ IP67.
• Tuổi thọ cơ khí lên đến 2 × 10⁶ chu kỳ.
• Lực khóa tối đa 6.500 N.
• Lực khóa giữ định mức 5.000 N.
• Bao gồm 4 vít an toàn M5 × 16.

3. Thông số kỹ thuật

Các thông số trên được xác nhận từ trang sản phẩm chính thức của EUCHNER.

List code liên quan

• 170115 – CET-A-BWR-50X
• 124721 – Mounting option
• 124979 – Mounting option
• 125503 – Cover for actuator CET
• 156429 – Lockout bar for CET actuator
• 106694 – Mounting plate for actuator CET

4. Ứng dụng trong hệ thống an toàn

Cửa bảo vệ máy

CET-A-BWR-50X được lắp trên cửa bảo vệ của máy hoặc dây chuyền sản xuất. Khi cửa đóng, actuator đi vào vùng nhận diện của đầu đọc CET và cho phép hệ thống xác định vị trí của cửa.

Đây là một thành phần cơ khí quan trọng trong hệ thống khóa liên động cửa bảo vệ.

Máy móc tự động hóa

Thiết bị phù hợp với các máy có cửa bảo vệ thường xuyên đóng/mở như:

• Máy gia công CNC.
• Máy đóng gói.
• Máy ép.
• Dây chuyền tự động hóa.
• Robot công nghiệp.
• Máy sản xuất có vùng chuyển động nguy hiểm.

Khi kết hợp với CET safety switch/read head, actuator giúp hệ thống kiểm soát việc tiếp cận vùng nguy hiểm của máy.

Môi trường có phoi và bụi công nghiệp

Một ưu điểm đáng chú ý của model 170115 là EUCHNER thiết kế actuator với đặc tính phù hợp cho môi trường có contamination và swarf, vì vậy sản phẩm đặc biệt thích hợp cho máy gia công kim loại hoặc các khu vực có nhiều phoi.

Cửa nâng, cửa trượt và cửa bản lề

Actuator có thể được sử dụng trong các cấu hình cửa bảo vệ khác nhau. EUCHNER cũng cung cấp các phụ kiện mounting plate và tùy chọn lắp đặt ngang/dọc cho dòng actuator CET.

5. Vai trò trong hệ thống an toàn

CET-A-BWR-50X-170115 không phải công tắc an toàn hoàn chỉnh và cũng không phải bộ điều khiển an toàn. Đây là actuator, tức bộ phận được gắn trên cửa để tương tác với đầu đọc/công tắc CET.

Có thể hình dung hệ thống:

Cửa bảo vệ → CET-A-BWR-50X → Read Head/Safety Switch CET → Safety Controller → Máy

Khi cửa đóng, actuator được đưa vào vị trí làm việc của đầu đọc. Hệ thống CET sau đó nhận diện actuator và xử lý trạng thái cửa theo cấu hình an toàn của máy.

Với thân thép không gỉ, IP67, lực khóa tối đa 6.500 N và tuổi thọ cơ khí 2 triệu chu kỳ, model 170115 phù hợp với các hệ thống bảo vệ máy công nghiệp yêu cầu độ bền cao và hoạt động thường xuyên.
