Ứng dụng trong các ngành công nghiệp
-
Tự động hóa nhà máy: mở rộng I/O phân tán, kết nối các module ở xa với độ trễ thấp.
-
Máy móc chế tạo: tích hợp nhiều thiết bị điều khiển trên cùng một chuỗi EtherCAT.
-
Robot & xử lý vật liệu: truyền thông thời gian thực và mở rộng mạng cho các cụm chuyển động.
-
Hệ thống đóng gói và sản xuất liên tục: đảm bảo kết nối linh hoạt không làm gián đoạn chuỗi dữ liệu.
-
Giám sát & điều khiển quy trình: cho phép kéo dài mạng đến các điểm đo/điều khiển phân tán.
Thông số kỹ thuật
| Đặc tính | Thông số |
|---|---|

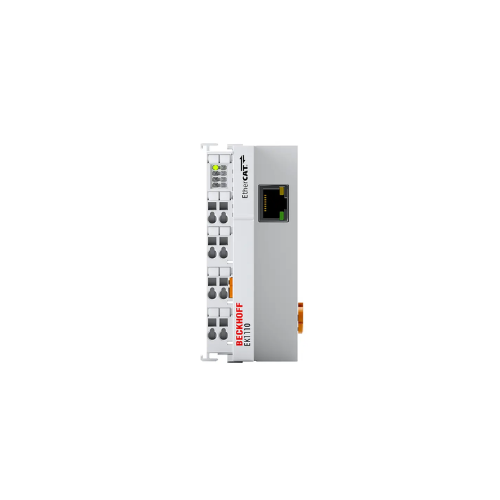

| Model | EK1110 |
| Loại | EtherCAT Extension |
| Hãng | Beckhoff |
| Giao tiếp | 1 x RJ45 (100BASE-TX) để mở rộng segment EtherCAT |
| Độ dài mở rộng tối đa | Up to 100 m (theo line topology) |
| Tốc độ truyền dữ liệu | 100 Mbit/s |
| Nguồn | Cấp từ E-bus |
| Tiêu thụ dòng (typ.) | ~130 mA (tham khảo từ các tài liệu thiết bị tương đồng) |
| Nhiệt độ hoạt động | -25…60°C |
| Chỉ số bảo vệ | IP20 |
| Chứng nhận | CE, UL, ATEX (theo các tài liệu Beckhoff và nhà phân phối) |
| Trọng lượng | Khoảng 50–105 g tùy biến thể / tài liệu khác nhau (ví dụ EJ board liên quan) |
| Delay | Khoảng 1 µs (trong các biến thể liên quan như EK1110-0044 thể hiện độ trễ rất thấp) |
| Cấu hình | Không cần cấu hình |
Ưu điểm nổi bật
-
Mở rộng mạng EtherCAT dễ dàng: Kéo dài thêm đến 100 m mà không ảnh hưởng đáng kể đến hiệu suất truyền dữ liệu.
-
Không cần cấu hình bổ sung: Hoạt động ngay khi cắm, chuyển đổi E-bus sang Ethernet tự động
-
Độ trễ thấp: Thiết kế hỗ trợ truyền dẫn thời gian thực với delay rất nhỏ (~1 µs trong các cấu hình liên quan).
-
Tương thích công nghiệp rộng: Chứng nhận CE, UL, ATEX và hoạt động trong dải nhiệt rộng.
-
Thiết kế nhỏ gọn, cấp nguồn từ E-bus: Giảm đi dây rườm rà, tiết kiệm không gian tủ điện.
Tính năng công nghệ
-
Chuyển đổi tín hiệu E-bus thành 100BASE-TX Ethernet trên fly.
-
Tích hợp liền mạch vào chuỗi EtherCAT cuối cùng mà không cần gateway bổ sung.
-
Tương thích với hệ thống terminal và Embedded PC Beckhoff CX.
-
Cấp nguồn đơn từ E-bus, loại bỏ nhu cầu nguồn phụ.
Kết luận
Beckhoff EK1110 EtherCAT Extension Vietnam là giải pháp mở rộng mạng EtherCAT đơn giản, tin cậy và hiệu quả cho các hệ thống tự động hóa công nghiệp. Với việc không cần cấu hình, độ trễ thấp và khả năng kéo dài truyền thông đến 100 m, EK1110 phù hợp để triển khai trong các hệ thống phân tán phức tạp mà vẫn giữ được tốc độ và tính đồng bộ. Các chứng nhận công nghiệp và dải nhiệt hoạt động rộng đảm bảo độ bền trong môi trường thực tế.
Hãy liên hệ ngay với ProcessInstrumentExpert để nhận được sự tư vấn và hỗ trợ tốt nhất.
