Mô tả sản phẩm

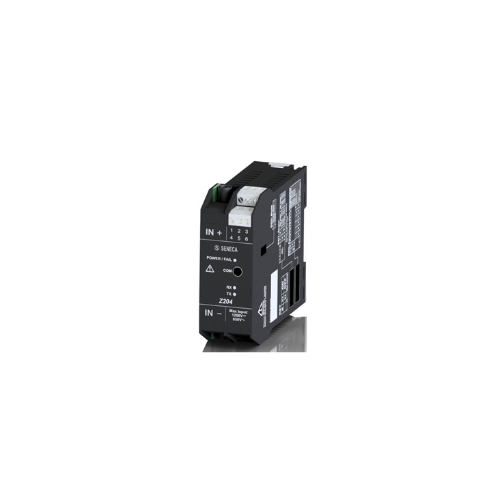

Model Z204-1 là bộ chuyển đổi điện áp AC/DC sang dòng điện hoặc điện áp DC dạng tuyến tính. Thiết bị có thể nhận tín hiệu lên đến 1200 VDC hoặc 850 VAC (TRMS) và xuất ra tín hiệu dòng hoặc áp analog cách ly.
Z204-1 tích hợp cổng truyền thông RS485 Modbus RTU, cho phép truyền dữ liệu đến PLC hoặc hệ thống giám sát từ xa. Thiết bị có khả năng cách ly 3 chiều lên tới 4 kV, đảm bảo độ an toàn và tín hiệu chính xác.
Z204-1 được trang bị cổng cấu hình phía trước, LED hiển thị trạng thái (nguồn, lỗi, truyền dữ liệu) và công tắc DIP để cấu hình nhanh thông số cơ bản.
Thông số kỹ thuật (dạng bảng)
| Thông số | Giá trị |
|---|---|
| Model | Z204-1 |
| Hãng | Seneca |
| Chức năng chính | Chuyển đổi AC/DC voltage sang analog |
| Ngõ vào | Lên tới 1200 VDC / 850 VAC (TRMS) |
| Ngõ ra | Analog 4–20 mA / 0–10 VDC |
| Giao tiếp truyền thông | RS485 – Modbus RTU |
| Cấu hình thiết bị | Công tắc DIP và cổng lập trình phía trước |
| Cách ly điện | 3 chiều, lên đến 4000 V |
| Đèn chỉ thị LED | Nguồn, lỗi, truyền dữ liệu |
| Nguồn cấp | 19–40 VDC / 19–28 VAC |
| Lắp đặt | Gắn DIN rail |
Ứng dụng trong các ngành công nghiệp
Tự động hóa nhà máy
Z204-1 giúp giám sát và điều khiển điện áp trong hệ thống phân phối điện. Thiết bị truyền dữ liệu về trung tâm điều khiển để giám sát trạng thái theo thời gian thực.
Hệ thống quản lý năng lượng
Thiết bị chuyển đổi tín hiệu từ cảm biến điện áp hoặc nguồn điện AC/DC thành tín hiệu analog. Dữ liệu đầu ra có thể dùng để đo, giám sát hoặc điều khiển hệ thống tiêu thụ điện năng.
Tủ điện – hệ thống SCADA
Z204-1 dễ tích hợp với PLC hoặc hệ thống SCADA thông qua giao tiếp Modbus RTU. Nhờ khả năng cách ly, thiết bị đảm bảo an toàn cho mạch điều khiển.
Ưu điểm nổi bật
-
Đo được cả điện áp AC và DC, lên tới 1200 VDC
-
Cách ly 3 chiều, bảo vệ thiết bị và người vận hành
-
Cấu hình linh hoạt, qua DIP switch hoặc cổng lập trình
-
Tích hợp giao tiếp Modbus RTU, dễ kết nối hệ thống
-
LED hiển thị trạng thái, hỗ trợ chẩn đoán nhanh
Tính năng công nghệ
Z204-1 sử dụng công nghệ chuyển đổi TRMS thực, cho kết quả đo chính xác ngay cả với sóng méo. Thiết bị được thiết kế để sử dụng ổn định trong môi trường công nghiệp, với khả năng chịu quá áp và chống nhiễu tốt.
Ngoài ra, cổng RS485 với Modbus RTU cho phép cấu hình và giám sát từ xa thông qua phần mềm. Điều này rất hữu ích trong các hệ thống phân tán hoặc giám sát liên tục.
Kết luận
Z204-1 AC/DC Voltage to DC Converter Seneca Vietnam là giải pháp lý tưởng cho các hệ thống đo lường điện áp có yêu cầu cách ly cao và tích hợp truyền thông. Với thiết kế chắc chắn, giao diện thân thiện và hiệu suất vượt trội, thiết bị này là lựa chọn thông minh cho các kỹ sư tự động hóa.
