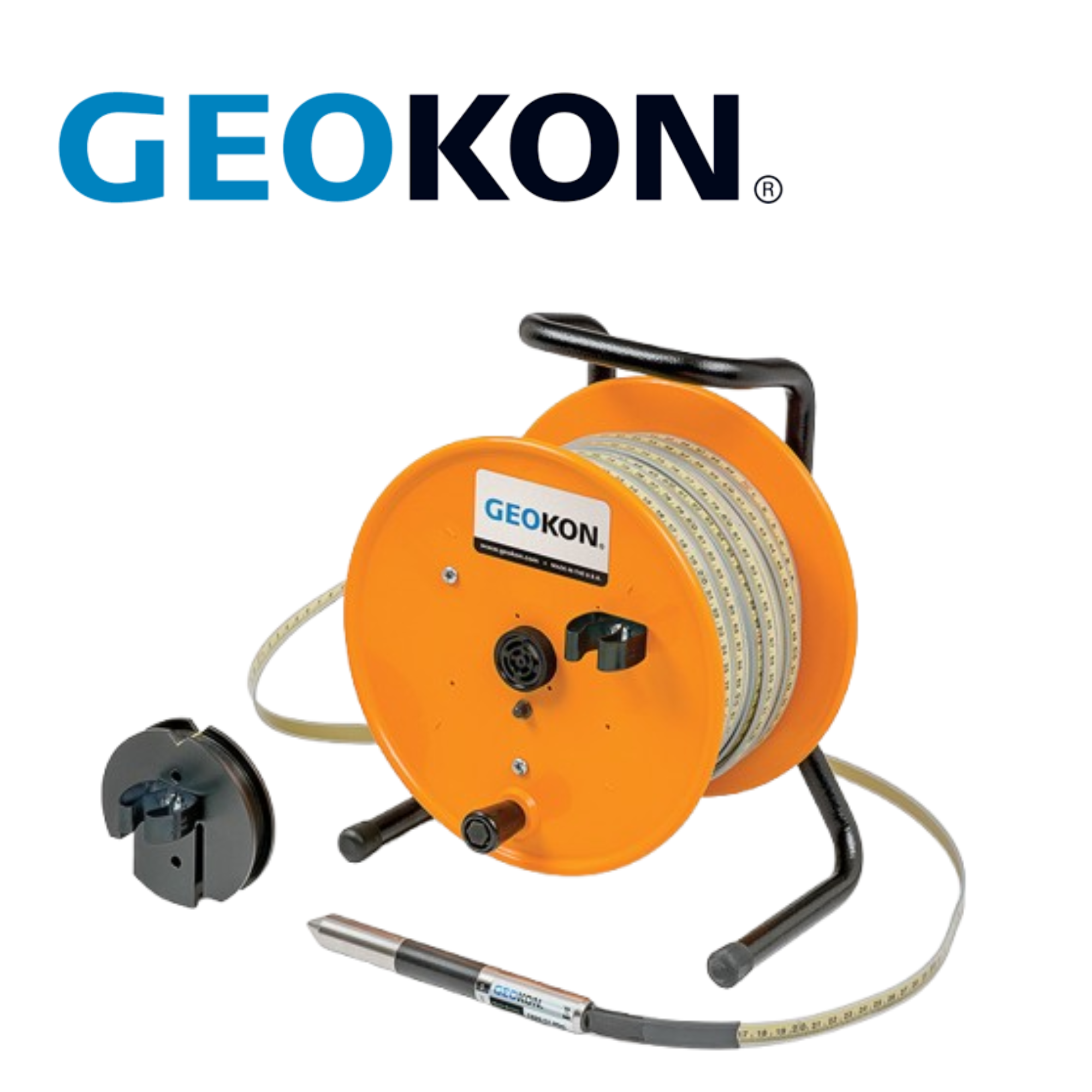

1900-11-150M GEOKON Vietnam

1. Giới thiệu sản phẩm

1900-11-150M GEOKON Vietnam là đầu dò công tắc từ Reed Switch Probe với thước đo dài 150 mét, được sử dụng trong hệ thống Magnetic Extensometer Model 1900 của GEOKON.

Thiết bị được đưa vào ống đo của hệ thống Magnetic Extensometer để xác định vị trí của các magnetic anchor được bố trí tại nhiều cao độ khác nhau trong nền đất hoặc kết cấu cần quan trắc.

Khi đầu dò đi qua vị trí của một magnetic anchor, công tắc Reed bên trong đầu dò sẽ phản ứng với từ trường của nam châm. Người vận hành dựa trên tín hiệu của đầu dò và giá trị trên thước đo để xác định vị trí của từng điểm đo. Từ sự thay đổi vị trí này theo thời gian, kỹ sư có thể đánh giá độ lún, chuyển vị và biến dạng theo chiều sâu của khu vực quan trắc.

2. Đặc điểm nổi bật

• Đầu dò Reed Switch chuyên dụng cho Magnetic Extensometer.
• Tích hợp thước đo dài 150 mét.
• Dùng để xác định vị trí các magnetic anchor trong ống đo.
• Phù hợp cho quan trắc độ lún và chuyển vị theo chiều sâu.
• Có thể sử dụng cho các hệ thống quan trắc thủ công tại hiện trường.
• Thuận tiện triển khai tại các hố khoan và hệ thống extensometer có chiều sâu lớn.
• Thuộc hệ thống Model 1900 Magnetic Extensometer của GEOKON.
• Có các phiên bản cùng dòng với chiều dài thước khác nhau để lựa chọn theo độ sâu công trình.

3. Thông số kỹ thuật

List code giá tốt

• 1900-11-30M
• 1900-11-50M
• 1900-11-100M
• 1900-11-150M
• 1900-11-200M
• 1900-11-100E
• 1900-11-125E
• 1900-11-200E
• 1900-11-300E

Các mã trên là những phiên bản Reed Switch Probe thuộc Model 1900, khác nhau chủ yếu ở chiều dài thước đo hoặc đơn vị đo.

4. Ứng dụng trong quan trắc địa kỹ thuật

Quan trắc độ lún nền đất

1900-11-150M được sử dụng để xác định sự thay đổi vị trí của các magnetic anchor được bố trí trong nền đất.

Khi các lớp đất dịch chuyển hoặc lún theo thời gian, vị trí tương đối của các anchor thay đổi. Việc đo lặp lại theo từng giai đoạn giúp kỹ sư xây dựng được dữ liệu về độ lún theo chiều sâu.

Đập đất và đập thủy điện

Trong công trình đập đất, hệ thống Magnetic Extensometer có thể được bố trí để theo dõi chuyển vị bên trong thân đập.

1900-11-150M giúp kỹ thuật viên xác định vị trí từng anchor trong ống đo, từ đó so sánh sự thay đổi giữa các lần đo và đánh giá xu hướng biến dạng của công trình.

Nền đường và công trình giao thông

Thiết bị phù hợp với các dự án có nền đất đắp hoặc nền đất yếu cần theo dõi độ lún trong quá trình thi công và khai thác.

Ứng dụng có thể bao gồm:

• Nền đường giao thông.
• Khu vực san lấp.
• Nền đường cao tốc.
• Khu vực đắp đất.
• Nền móng công trình lớn.

Hố đào và công trình ngầm

Magnetic Extensometer có thể được sử dụng để theo dõi sự dịch chuyển của các lớp đất xung quanh khu vực đào sâu hoặc công trình ngầm.

Dữ liệu đo giúp kỹ sư đánh giá sự thay đổi của địa tầng và hỗ trợ kiểm soát an toàn trong quá trình thi công.

Quan trắc công trình dài hạn

Một ưu điểm của phương pháp Magnetic Extensometer là có thể thực hiện nhiều lần đo tại cùng một hệ thống anchor.

Việc so sánh dữ liệu theo thời gian cho phép xây dựng chuỗi quan trắc chuyển vị, phục vụ đánh giá diễn biến của nền đất và công trình.

5. Vai trò trong hệ thống Magnetic Extensometer

1900-11-150M không phải cảm biến xuất tín hiệu điện liên tục như cảm biến dây rung. Đây là đầu dò Reed Switch kết hợp thước đo, được người vận hành đưa vào ống access tube để xác định vị trí các magnetic anchor.

Cấu trúc cơ bản của hệ thống:

Magnetic Anchor → Access Tube → 1900-11-150M → Đọc vị trí → Tính toán chuyển vị/lún

GEOKON cung cấp nhiều phiên bản đầu dò cùng dòng với thước 30 m, 50 m, 100 m, 150 m và 200 m, cho phép lựa chọn theo chiều sâu cần quan trắc.

Vì vậy, 1900-11-150M phù hợp nhất với các dự án quan trắc địa kỹ thuật cần đo chuyển vị/lún ở độ sâu lớn, đặc biệt trong đập, nền đất đắp, nền móng, hố đào và công trình ngầm.
