Liên hệ ngay để nhận báo giá tốt, hàng chính hãng, giao hàng nhanh trên toàn quốc!4625 GEOKON Vietnam
1. Giới thiệu sản phẩm

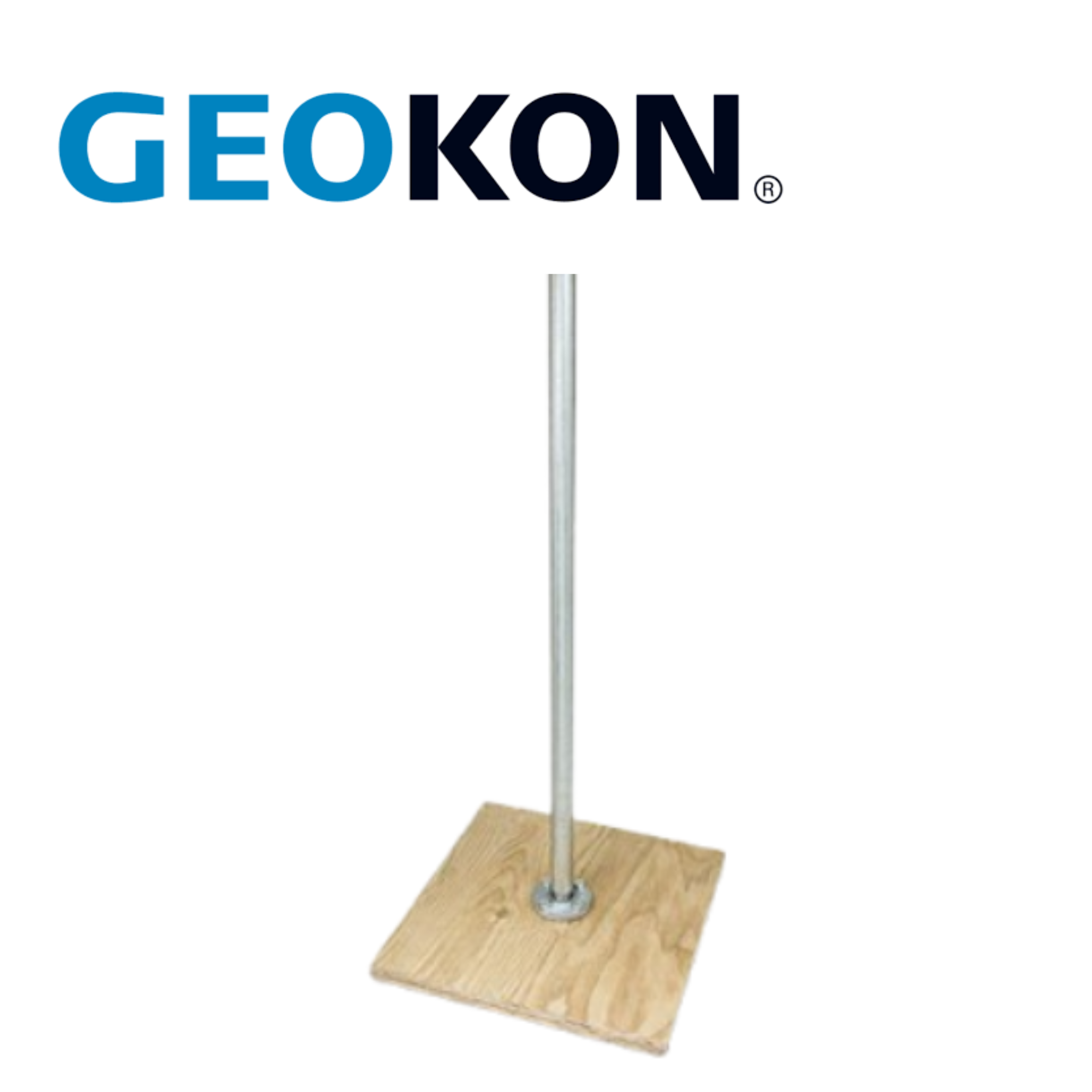

4625 GEOKON Vietnam là bộ đo độ lún dạng tấm (Settlement Plate System) của GEOKON, được thiết kế để theo dõi độ lún của nền đất và sự dịch chuyển của vật liệu đắp trong quá trình thi công và vận hành công trình.
Thiết bị có cấu tạo tương đối đơn giản gồm tấm đế, ống chuẩn cao độ (riser pipe), khớp nối và các phụ kiện bảo vệ. Tấm đế được đặt trên bề mặt nền, sau đó các đoạn ống chuẩn cao độ được nối dài lên phía trên. Khi nền bên dưới bị lún, cao độ đầu ống thay đổi và được đo bằng phương pháp khảo sát cao độ.
Tên thiết bị tiếng Việt: Bộ đo độ lún dạng tấm / hệ thống quan trắc độ lún nền.
2. Đặc điểm nổi bật
- Theo dõi độ lún của nền đất và nền đắp.
- Cấu tạo đơn giản, dễ triển khai tại hiện trường.
- Không cần nguồn điện để thực hiện phép đo.
- Có thể lắp đặt trước khi thi công lớp đất đắp.
- Có thể sử dụng trong các khu vực dự kiến xảy ra độ lún hoặc dịch chuyển vật liệu lớn.
- Có thể kết hợp với piezometer, hệ thống đo lún từ xa và inclinometer ngang.
- Ống chuẩn cao độ bằng thép mạ kẽm, phù hợp cho triển khai ngoài hiện trường.
- Có tùy chọn ống PVC bảo vệ nhằm hạn chế lực ma sát kéo xuống tác động lên tấm lún.
3. Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Model | 4625 |
| Hãng sản xuất | GEOKON |
| Loại thiết bị | Settlement Plate System |
| Chức năng | Đo độ lún nền |
| Tấm đế tiêu chuẩn | 24 × 24 inch |
| Ống chuẩn cao độ | 1½ inch × 5 ft, SCH40 |
| Vật liệu ống | Thép mạ kẽm |
| Khớp nối | 1½ inch SCH40, ren trong hai đầu |
| Ống bảo vệ | PVC SCH40, đường kính ngoài 3,5 inch |
| Phương pháp đo | Khảo sát cao độ đầu ống |
| Ứng dụng | Nền đắp, nền đất, hố đào sâu, công trình địa kỹ thuật |
GEOKON cung cấp phiên bản tấm đế tiêu chuẩn bằng ván ép xử lý áp lực 24 inch vuông, đồng thời có tùy chọn tấm thép dày 1/4 inch.
List code giá tốt
- 4625
- 4625S
- 4625-1
- 4625-2
- 4625-3
- 4625-5-5
- 4625-5-10
- 4625-5WC
4. Ứng dụng trong quan trắc
Quan trắc độ lún nền đắp
Đây là ứng dụng chính của 4625. Tấm đế được đặt trên nền hiện hữu trước khi tiến hành đắp đất. Khi lớp vật liệu đắp được thi công, nền phía dưới có thể xảy ra lún; sự thay đổi cao độ của ống chuẩn được đo định kỳ để xác định độ lún.
Theo dõi nền đường và công trình đắp
Thiết bị phù hợp cho các khu vực có khối lượng vật liệu đắp lớn, nơi cần theo dõi quá trình cố kết và lún của nền theo từng giai đoạn thi công.
Dữ liệu đo giúp kỹ sư đánh giá tốc độ lún và xu hướng ổn định của nền, từ đó hỗ trợ kiểm soát quá trình thi công.
Quan trắc hố đào sâu
Ngoài nền đắp, GEOKON cũng cho biết hệ thống 4625 có thể được sử dụng trong deep excavations. Đây là những khu vực cần theo dõi sự thay đổi cao độ của nền trong quá trình đào và thi công.
Kết hợp với các thiết bị quan trắc khác
4625 có thể được sử dụng độc lập hoặc kết hợp với các thiết bị khác như:
- Piezometer – đo áp lực nước lỗ rỗng.
- Inclinometer – theo dõi chuyển vị ngang.
- Hệ thống đo lún tự động.
- Các cảm biến quan trắc địa kỹ thuật khác.
Việc kết hợp nhiều thiết bị giúp đánh giá đồng thời độ lún, áp lực nước và chuyển vị ngang của nền đất.
5. Nguyên lý hoạt động
4625 không phải cảm biến điện tử mà là hệ thống quan trắc độ lún cơ khí kết hợp khảo sát cao độ.
Trước khi thi công, cao độ ban đầu của đầu ống chuẩn được xác định và tham chiếu với một mốc cao độ cố định nằm ngoài khu vực nền đắp. Sau khi công trình được đắp, cao độ đầu ống được đo định kỳ.
Nếu tấm đế lún theo nền đất, đầu ống cũng dịch chuyển xuống theo. So sánh cao độ giữa các lần đo sẽ cho biết mức độ lún của nền theo thời gian.
Một cấu hình điển hình:
Nền đất → Tấm đế 4625 → Ống chuẩn cao độ → Khảo sát cao độ → Tính toán độ lún
Ống PVC bảo vệ được lắp quanh ống chuẩn nhằm hạn chế lực kéo xuống do vật liệu đắp tác động lên ống, giúp phép đo phản ánh tốt hơn chuyển động của chính tấm đế.
