4999-12L LAB3 GEOKON Vietnam

1. Giới thiệu sản phẩm

4999-12L LAB3 GEOKON Vietnam là bo mạch chống xung điện áp cao và sét lan truyền (Surge Protection Circuit Board) dành cho hệ thống thiết bị quan trắc của GEOKON.

Thiết bị được lắp trên đường tín hiệu giữa cảm biến và Data Logger, hoặc bên trong hệ thống thu thập dữ liệu, nhằm hạn chế ảnh hưởng của các xung điện áp cao trong thời gian ngắn có thể xuất hiện trên cáp cảm biến do sét hoặc nhiễu điện. GEOKON sử dụng các mạch bảo vệ gồm gas/plasma surge arrestor, transient suppression diode và inductor để chuyển hướng năng lượng xung khỏi thiết bị được bảo vệ.

Tên thiết bị tiếng Việt: Bo mạch bảo vệ chống xung điện áp / chống sét lan truyền cho hệ thống quan trắc.

2. Đặc điểm nổi bật

• Bảo vệ cảm biến, Data Logger và nguồn cấp khỏi các xung điện áp cao trong thời gian ngắn.
• Phù hợp với các hệ thống sử dụng cảm biến GEOKON.
• Thiết kế dạng LAB3 Surge Protection Board.
• Sử dụng nhiều tầng bảo vệ để giảm năng lượng xung truyền vào thiết bị.
• Có thể lắp trên đường cáp từ cảm biến đến Data Logger.
• Có phiên bản được lắp sẵn trong vỏ bảo vệ kín nước.
• Phù hợp cho hệ thống quan trắc ngoài trời, nơi cáp cảm biến có chiều dài lớn.
• Có thể sử dụng trong các dự án quan trắc địa kỹ thuật và kết cấu.

3. Thông số kỹ thuật

GEOKON hiện liệt kê 4999-12L/E LAB3 Surge Module trong nhóm Readouts và phụ kiện bảo vệ hệ thống quan trắc.

List code giá tốt

• 4999-12L-A
• 4999-12L-B
• 4999-12L-C
• 4999-12LE-A
• 4999-12LE-B
• 4999-12LE-C
• 4999-12L/E
• 8032-20

4. Ứng dụng trong hệ thống quan trắc

Bảo vệ cảm biến ngoài trời

Trong các dự án địa kỹ thuật, cảm biến thường được lắp ở vị trí ngoài trời và kết nối với Data Logger bằng các tuyến cáp tương đối dài. Những đường cáp này có thể trở thành đường dẫn cho xung điện áp do sét hoặc hiện tượng quá áp cảm ứng.

4999-12L được bố trí trên tuyến tín hiệu để hạn chế năng lượng xung truyền đến cảm biến và thiết bị thu thập dữ liệu.

Quan trắc đập và công trình thủy điện

Thiết bị phù hợp để bảo vệ hệ thống quan trắc tại:

• Đập bê tông.
• Đập đất.
• Nhà máy thủy điện.
• Hồ chứa.
• Công trình thủy lợi.

Đây là những hệ thống thường có nhiều cảm biến phân bố trên phạm vi rộng và phải hoạt động lâu dài ngoài hiện trường.

Quan trắc mái dốc và sạt lở

GEOKON ghi nhận LAB3 Surge Module 4999-12L/E được sử dụng trong hệ thống quan trắc ổn định mái dốc, kết hợp với cảm biến nghiêng MEMS và piezometer để bảo vệ hệ thống thiết bị quan trắc.

Hệ thống Data Logger

4999-12L có thể được triển khai cùng các hệ thống Data Logger để bảo vệ đường tín hiệu trước khi tín hiệu cảm biến đi vào bộ thu thập dữ liệu.

Thiết bị đặc biệt hữu ích trong các hệ thống có nhiều cảm biến như piezometer, strain gauge, pressure cell, load cell hoặc các cảm biến dây rung khác.

5. Vai trò trong hệ thống quan trắc

4999-12L không phải cảm biến đo lường và không tạo ra dữ liệu đo. Chức năng chính của nó là bảo vệ các thiết bị phía sau khỏi xung điện áp.

Một cấu trúc điển hình:

Cảm biến → Cáp tín hiệu → 4999-12L LAB3 → Data Logger → Máy chủ/Phần mềm quan trắc

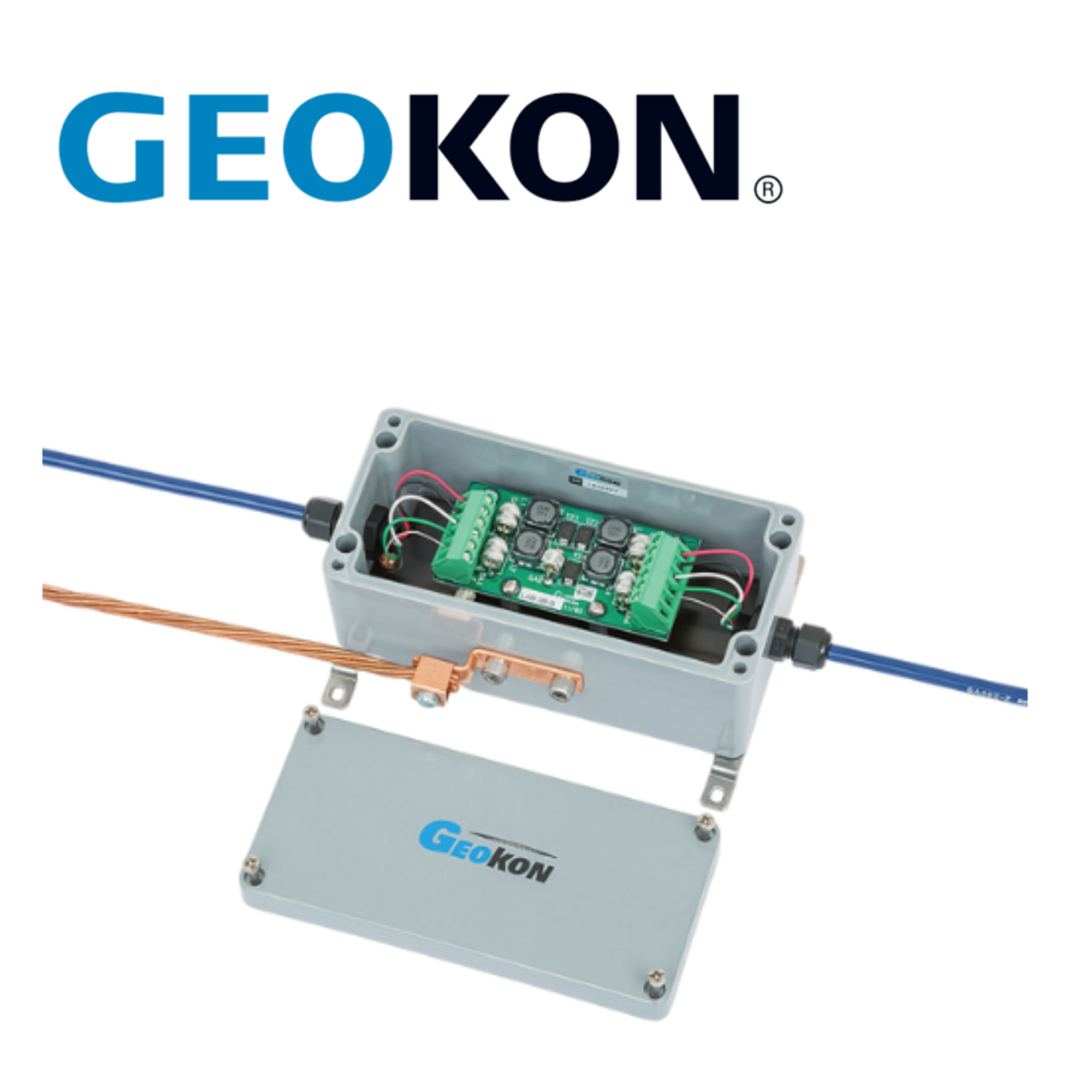

GEOKON cung cấp ba cấu hình LAB3 chính: 4999-12L-A cho tín hiệu 5 V, 4999-12L-B cho nguồn và tín hiệu 12 V, và 4999-12L-C cho nguồn và tín hiệu 24 V. Phiên bản 4999-12LE là bo mạch được lắp sẵn trong vỏ bảo vệ kín nước.

Lưu ý, thiết bị bảo vệ chống xung không đảm bảo hệ thống miễn nhiễm hoàn toàn trước một cú sét đánh trực tiếp hoặc xung vượt quá khả năng thiết kế; việc nối đất đúng kỹ thuật vẫn là yếu tố quan trọng của toàn bộ hệ thống bảo vệ.

Website hãng: GEOKON

Website cung cấp tại Việt Nam: Process Instrument Expert
