1. Giới thiệu sản phẩm

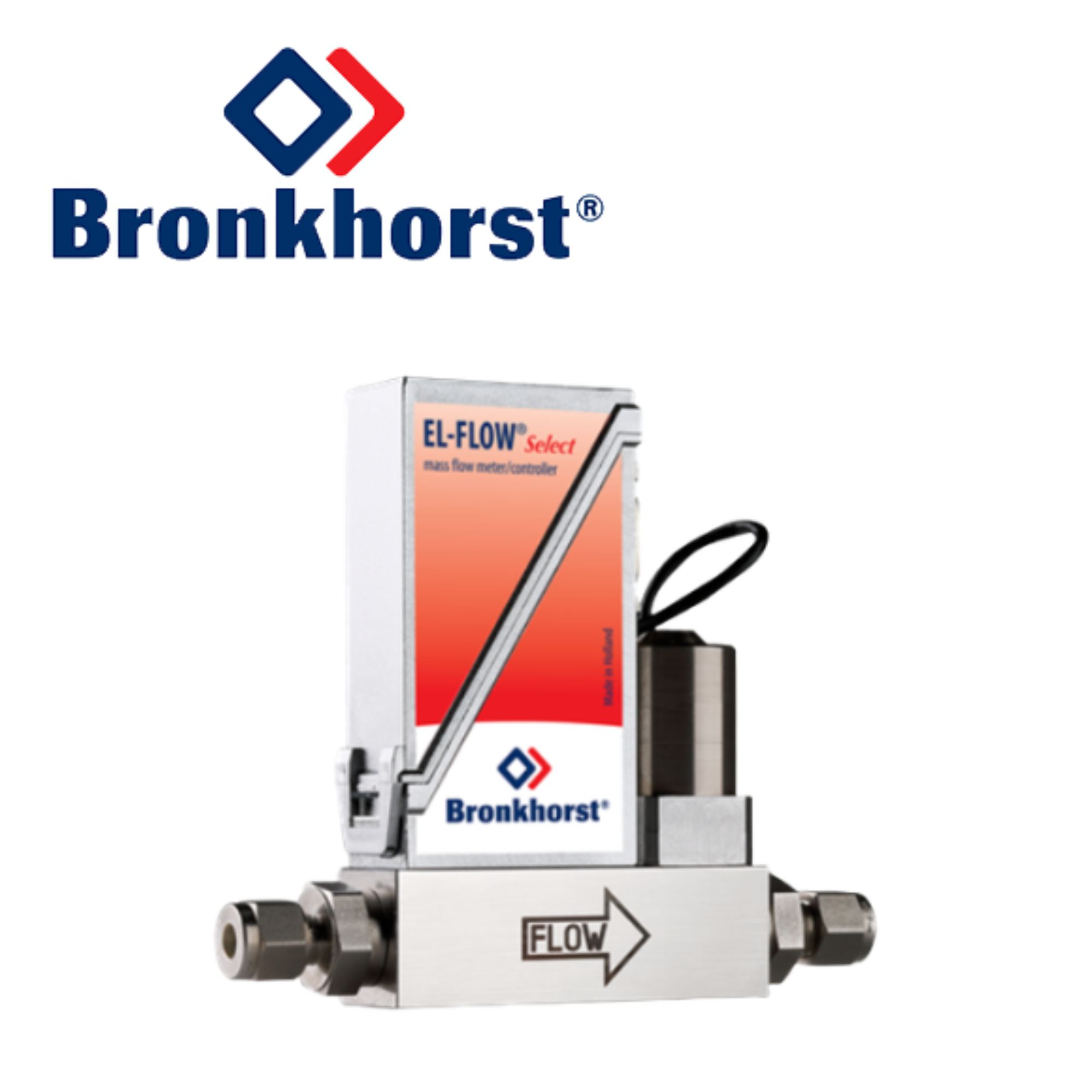

F-232M-AGD-22-W Bronkhorst Vietnam là bộ điều khiển lưu lượng khối cho khí áp suất cao (High-Pressure Mass Flow Controller – MFC) thuộc dòng EL-FLOW® Select F-232M của Bronkhorst.
Thiết bị sử dụng nguyên lý đo lưu lượng khối nhiệt (Thermal Mass Flow), kết hợp van điều khiển để đo và kiểm soát chính xác lưu lượng khí. Dòng F-232M được thiết kế cho các ứng dụng có áp suất cao đến 400 bar, đặc biệt phù hợp với các hệ thống sử dụng khí N₂ và các quy trình công nghiệp, nghiên cứu cần kiểm soát lưu lượng ổn định.
2. Ưu điểm nổi bật
- Bộ điều khiển lưu lượng khối MFC cho khí.
- Thuộc dòng EL-FLOW® Select High-Pressure.
- Sử dụng công nghệ Thermal Mass Flow Measurement.
- Hỗ trợ ứng dụng áp suất cao đến 400 bar.
- Dải lưu lượng rộng, tùy cấu hình từ 0,2…10 ln/min đến 2…100 ln/min.
- Độ chính xác lên đến ±0,5% Rd + ±0,1% FS.
- Độ lặp lại < ±0,2% Rd.
- Tỷ lệ điều chỉnh 1:50.
- Có khả năng lưu trữ tối đa 8 đường cong hiệu chuẩn khí.
- Vật liệu phần tiếp xúc môi chất bằng 316L stainless steel.
- Van điều khiển dạng Normally Closed theo cấu hình tham khảo của model.
- Thiết kế nhỏ gọn, thuận tiện tích hợp vào hệ thống điều khiển.
- Nhiệt độ hoạt động -10 đến +70°C.
- Phù hợp cho các hệ thống khí áp suất cao yêu cầu độ chính xác và ổn định cao.
3. Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Model | F-232M-AGD-22-W |
| Hãng sản xuất | Bronkhorst |
| Dòng sản phẩm | EL-FLOW® Select F-232M |
| Loại thiết bị | High-Pressure Mass Flow Controller |
| Môi chất | Khí |
| Khí hiệu chuẩn | N₂ – Nitrogen |
| Nguyên lý đo | Thermal Mass Flow |
| Dải lưu lượng | 0,2…10 ln/min đến 2…100 ln/min |
| Độ chính xác | ±0,5% Rd + ±0,1% FS |
| Độ lặp lại | < ±0,2% Rd |
| Turndown ratio | 1:50 |
| Áp suất định mức | PN400 |
| Áp suất đầu vào tham khảo | 200…250 bar(a) |
| Áp suất đầu ra tham khảo | 1…200 bar(a) |
| Van điều khiển | Normally Closed |
| Vật liệu | Stainless Steel 316L |
| Gioăng | FKM / Viton® |
| Kết nối | 1/4″ OD Compression |
| Tín hiệu | 4…20 mA / RS232 |
| Nguồn cấp | +15…24 VDC |
| Nhiệt độ hoạt động | -10…+70°C |
| Cấp bảo vệ | IP40 |
| Thời gian ổn định | Khoảng 2…4 giây |
| Chênh áp tối thiểu | Khoảng 6 bar(d) |
| Chênh áp tối đa | Khoảng 400 bar(d) |
Datasheet hiện hành của Bronkhorst xác nhận dòng F-232M có cấp áp suất PN400, cấp bảo vệ IP40, dải lưu lượng từ 0,2…10 ln/min đến 2…100 ln/min, phần tiếp xúc môi chất bằng 316L, độ chính xác ±0,5% Rd + ±0,1% FS và nhiệt độ hoạt động -10…+70°C.
Với đúng cấu hình F-232M-AGD-22-W, các thông tin phân phối tại Việt Nam ghi nhận cấu hình N₂, 0,2…10 ln/min, áp suất đầu vào 200…250 bar(a), đầu ra 1…200 bar(a), kết nối 1/4″ OD compression và tín hiệu 4…20 mA/RS232.
4. Ứng dụng trong hệ thống công nghiệp
F-232M-AGD-22-W phù hợp với các hệ thống cần đo và điều khiển lưu lượng khí trong điều kiện áp suất cao.
Một số ứng dụng tiêu biểu:
- Hệ thống khí công nghiệp áp suất cao.
- Thiết bị thử nghiệm và kiểm tra áp suất.
- Công nghiệp hóa chất.
- Công nghệ năng lượng.
- Hệ thống nghiên cứu và phòng thí nghiệm.
- Công nghệ hydro và khí đặc biệt.
- Sản xuất pin và fuel cell.
- Thiết bị OEM.
- Hệ thống cấp khí N₂.
- Các dây chuyền tự động hóa cần kiểm soát lưu lượng khí chính xác.
Nguyên lý Thermal Mass Flow của Bronkhorst sử dụng cảm biến nhiệt trên một đường bypass; sự thay đổi nhiệt độ giữa các phần tử cảm biến tỷ lệ với lưu lượng khối của khí, từ đó cho phép thiết bị đo và điều khiển lưu lượng với độ chính xác cao.
5. Lựa chọn thiết bị phù hợp
F-232M-AGD-22-W Bronkhorst Vietnam là bộ điều khiển lưu lượng khối khí áp suất cao, phù hợp cho các hệ thống cần kiểm soát lưu lượng chính xác trong điều kiện áp suất lớn.
Điểm nổi bật của thiết bị là khả năng làm việc với hệ thống có áp suất lên đến 400 bar, kết hợp đo lưu lượng nhiệt, van điều khiển tích hợp, độ chính xác cao và khả năng lưu nhiều đường cong hiệu chuẩn. Đây là lựa chọn phù hợp cho các ứng dụng khí áp suất cao trong công nghiệp, năng lượng và nghiên cứu.
Khi đặt hàng cần đối chiếu chính xác dải lưu lượng, loại khí, áp suất đầu vào/đầu ra, kiểu kết nối, vật liệu gioăng, tín hiệu điều khiển và nguồn cấp vì cùng dòng F-232M có nhiều cấu hình khác nhau.
