GK-404 GEOKON Vietnam

1. Giới thiệu sản phẩm

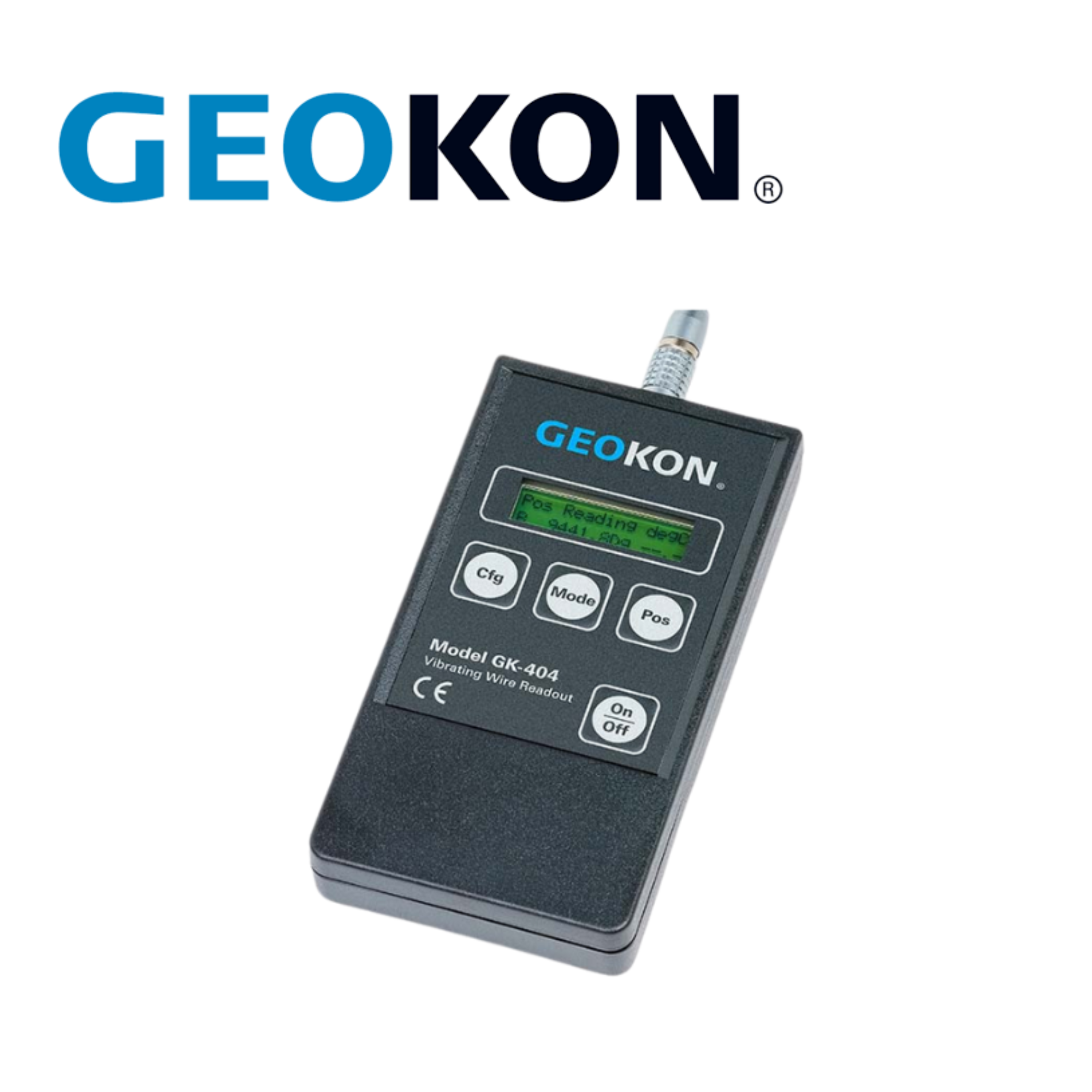

GK-404 GEOKON Vietnam là bộ đọc dữ liệu cảm biến dây rung cầm tay (Vibrating Wire Readout) của GEOKON. Thiết bị được sử dụng để đọc trực tiếp tín hiệu từ các Vibrating Wire Gauges và Transducers, phục vụ kiểm tra, đo đạc và thu thập số liệu tại hiện trường.

GK-404 có thiết kế nhỏ gọn, vận hành bằng hai pin AA và có thể hiển thị kết quả dưới nhiều dạng như Digits, Hz, µs và Microstrain (µε). Thiết bị cũng có khả năng đọc nhiệt độ từ thermistor tích hợp trong cảm biến.

Tên thiết bị tiếng Việt: Bộ đọc dữ liệu cảm biến dây rung cầm tay GEOKON.

2. Đặc điểm nổi bật

• Thiết kế cầm tay, thuận tiện sử dụng tại hiện trường.
• Tương thích với các cảm biến và transducer dây rung GEOKON.
• Có 6 vị trí kích thích A–F, được thiết lập cho các nhóm cảm biến khác nhau.
• Hiển thị dữ liệu dưới dạng Digits, Frequency (Hz), Period (µs).
• Hỗ trợ hiển thị Microstrain (µε) đối với các vị trí phù hợp.
• Đọc nhiệt độ thermistor với độ phân giải 0,1°C.
• Sử dụng 2 pin AA 1,5 V.
• Thời gian hoạt động liên tục trên 20 giờ với hai pin AA.
• Màn hình LCD 16 × 2 ký tự.
• Có đèn nền và chức năng tự động tắt nguồn.
• Vỏ kín, phù hợp cho công tác đo kiểm tại hiện trường.
• Kích thước nhỏ gọn, dễ thao tác bằng một tay.

3. Thông số kỹ thuật

Các thông số được GEOKON công bố trong trang sản phẩm và tài liệu kỹ thuật của GK-404.

List code giá tốt

• GK-404
• GK-404-B
• GK-406
• 404 Intrinsically Safe Readout
• GK-405
• FPC-4

4. Ứng dụng trong hệ thống quan trắc

Đọc cảm biến áp suất nước

GK-404 có thể được sử dụng để đọc các Vibrating Wire Piezometer như dòng GEOKON 4500. Kỹ thuật viên có thể kết nối trực tiếp cảm biến với bộ đọc để kiểm tra giá trị đo tại hiện trường.

Điều này đặc biệt hữu ích khi cần kiểm tra nhanh áp lực nước lỗ rỗng tại các vị trí quan trắc mà chưa cần triển khai hệ thống Data Logger cố định.

Kiểm tra cảm biến biến dạng

Đối với các cảm biến Vibrating Wire Strain Gauge, GK-404 cho phép đọc giá trị dưới dạng microstrain hoặc các đại lượng tín hiệu khác tùy vị trí cấu hình.

GEOKON xác định vị trí C, D và E của GK-404 hỗ trợ hiển thị microstrain cho các nhóm strain gauge tương ứng.

Quan trắc đập và công trình thủy điện

GK-404 có thể được sử dụng trong công tác kiểm tra tại hiện trường đối với các cảm biến được lắp đặt trong:

• Đập bê tông.
• Đập đất.
• Nền đập.
• Nhà máy thủy điện.
• Hồ chứa.
• Công trình thủy lợi.

Thiết bị cho phép kỹ thuật viên nhanh chóng kiểm tra tín hiệu của cảm biến trước khi đưa dữ liệu vào hệ thống quan trắc tập trung.

Kiểm tra cảm biến tại công trường

Một ưu điểm quan trọng của GK-404 là khả năng sử dụng như thiết bị kiểm tra hiện trường.

Trước khi lắp đặt hệ thống Data Logger hoặc trong quá trình bảo trì, kỹ thuật viên có thể dùng GK-404 để:

• Kiểm tra cảm biến còn hoạt động hay không.
• Kiểm tra tín hiệu dây rung.
• Kiểm tra nhiệt độ cảm biến.
• Xác nhận kết nối cáp.
• Đánh giá nhanh giá trị đo tại vị trí lắp đặt.

GEOKON cũng xác định GK-404 hữu ích cho việc thiết lập và kiểm tra gauge trước khi triển khai các hệ thống quan trắc phức tạp hơn như Data Logger.

Quan trắc địa kỹ thuật

GK-404 có thể phục vụ việc đọc nhiều nhóm cảm biến dây rung GEOKON được sử dụng trong:

Piezometer → Strain Gauge → Load Cell → Pressure Cell → Stressmeter → các Vibrating Wire Transducer khác.

GEOKON cho biết GK-404 được thiết kế để đọc toàn bộ các gauge và transducer dây rung của hãng.

5. Vai trò trong hệ thống quan trắc

GK-404 là thiết bị đọc dữ liệu, không phải cảm biến.

Một hệ thống cơ bản có thể hiểu như sau:

Cảm biến GEOKON → Cáp tín hiệu → GK-404 → Kỹ thuật viên đọc và ghi nhận dữ liệu

Khi kết nối cảm biến, GK-404 kích thích dây rung bằng tín hiệu điện phù hợp, nhận tần số dao động phản hồi và hiển thị kết quả trên màn hình.

Thiết bị hỗ trợ các định dạng Digits, Hz, Period và µε, tùy loại cảm biến và vị trí kích thích được lựa chọn.

Điểm cần lưu ý là GK-404 không có chức năng lưu trữ dữ liệu dài hạn. Vì vậy, thiết bị phù hợp nhất cho đo kiểm, commissioning, bảo trì và lấy số liệu thủ công tại hiện trường; đối với hệ thống cần tự động ghi dữ liệu liên tục, cần sử dụng Data Logger hoặc hệ thống thu thập dữ liệu phù hợp.
