1. Giới thiệu sản phẩm

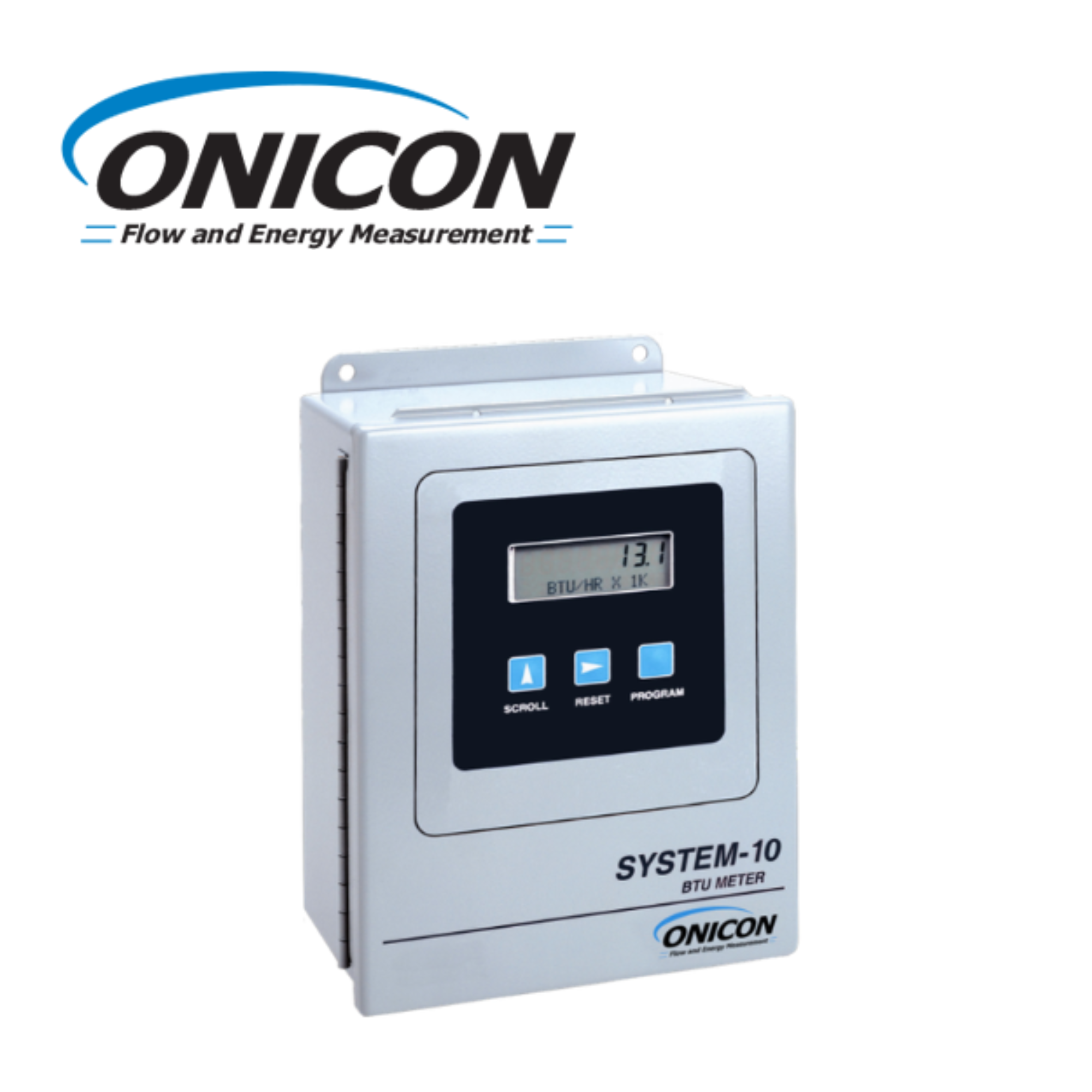

System-10 BTU Meter Onicon là bộ đo năng lượng nhiệt BTU được ONICON phát triển để đo và tính toán lượng nhiệt năng truyền qua hệ thống nước nóng, nước lạnh hoặc nước ngưng.
Thiết bị không chỉ đo lưu lượng mà còn tiếp nhận dữ liệu từ cảm biến nhiệt độ đường cấp và đường hồi, sau đó tính toán năng lượng nhiệt dựa trên lưu lượng và chênh lệch nhiệt độ. System-10 hiển thị dữ liệu về năng lượng, lưu lượng và nhiệt độ trên màn hình LCD phía trước, đồng thời có thể truyền dữ liệu đến hệ thống điều khiển thông qua các giao tiếp tùy chọn.
Tên thiết bị tiếng Việt: Bộ đo năng lượng nhiệt BTU / đồng hồ đo BTU dùng cho hệ thống HVAC và hydronic.
2. Đặc điểm nổi bật
- Đo năng lượng nhiệt BTU của hệ thống.
- Tính toán dựa trên lưu lượng và chênh lệch nhiệt độ giữa đường cấp – đường hồi.
- Hiển thị năng lượng, lưu lượng và nhiệt độ trên màn hình LCD.
- Sử dụng cặp cảm biến nhiệt độ được calibrate và matching chính xác.
- Hỗ trợ nhiều loại flow meter của ONICON.
- Có thể tích hợp BACnet, MODBUS, Johnson Controls N2 và Siemens P1 tùy cấu hình.
- Có tùy chọn các ngõ ra analog cho năng lượng, lưu lượng và nhiệt độ.
- Hệ thống được factory programmed và hiệu chuẩn theo ứng dụng trước khi giao hàng.
- Hỗ trợ ứng dụng đo nước lạnh, nước nóng và nước ngưng.
3. Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Model | System-10 |
| Hãng sản xuất | ONICON |
| Loại thiết bị | BTU Meter / Thermal Energy Meter |
| Chức năng chính | Đo năng lượng nhiệt |
| Đại lượng đo | Energy, Flow, Supply Temperature, Return Temperature |
| Nguyên lý | Tính năng lượng từ lưu lượng và chênh lệch nhiệt độ |
| Hiển thị | LCD + keypad |
| Cảm biến nhiệt độ | Precision matched temperature sensors |
| Độ chính xác cảm biến | Tốt hơn ±0,15°F trong khoảng 32–200°F |
| Flow meter tương thích | Insertion, inline, electromagnetic, clamp-on ultrasonic, vortex |
| Giao tiếp tùy chọn | BACnet, MODBUS, JCI N2, Siemens P1 |
| Ngõ ra tùy chọn | Analog / serial / digital |
| Hiệu chuẩn | NIST-traceable calibration |
| Ứng dụng môi chất | Water-based hydronic systems |
ONICON cho biết System-10 có thể kết hợp với nhiều công nghệ lưu lượng khác nhau, bao gồm turbine, electromagnetic, clamp-on ultrasonic và vortex flow meter.
4. Ứng dụng trong hệ thống công nghiệp
Hệ thống Chilled Water
System-10 đặc biệt phù hợp với hệ thống nước lạnh HVAC, nơi cần xác định lượng năng lượng nhiệt mà chiller cung cấp hoặc tiêu thụ.
Thiết bị có thể được sử dụng để theo dõi:
- Chiller plant.
- AHU và hệ thống HVAC.
- Hệ thống nước lạnh trung tâm.
- Hệ thống phân phối nước lạnh.
- Các khu vực cần sub-metering.
- Phân bổ chi phí năng lượng cho từng khu vực.
ONICON xác định System-10 và System-20 là các giải pháp chuyên dụng cho dedicated thermal energy measurement trong hệ thống chilled water.
Hệ thống nước nóng
System-10 cũng được sử dụng để đo năng lượng nhiệt trong hot water systems, đặc biệt tại các hệ thống phân phối nước nóng và hệ thống boiler.
Thiết bị giúp theo dõi lượng nhiệt truyền đến từng khu vực, hỗ trợ đánh giá hiệu suất vận hành và phân bổ năng lượng.
Central Plant Monitoring
Trong các hệ thống central plant, System-10 có thể cung cấp dữ liệu năng lượng, lưu lượng và nhiệt độ để phục vụ giám sát hiệu suất.
Dữ liệu đo được có thể truyền về hệ thống điều khiển thông qua các giao tiếp mạng tùy chọn, giúp kết hợp thiết bị với hệ thống BMS hoặc các nền tảng quản lý năng lượng.
Energy Cost Allocation
Một ứng dụng quan trọng khác là phân bổ chi phí năng lượng.
Ví dụ trong tòa nhà có nhiều khu vực thuê độc lập, System-10 có thể được sử dụng để đo năng lượng nhiệt tiêu thụ của từng khu vực, từ đó hỗ trợ việc tính toán và phân bổ chi phí HVAC.
ONICON liệt kê commercial office tenant billing và institutional energy cost allocation trong nhóm ứng dụng điển hình của System-10.
Đánh giá hiệu suất hệ thống
System-10 còn phù hợp cho việc đánh giá:
- Hiệu suất chiller.
- Hiệu suất boiler.
- Hiệu quả của hệ thống HVAC.
- Mức tiêu thụ năng lượng.
- Hiệu quả các chương trình tối ưu hóa hệ thống.
- Performance contracting.
Việc kết hợp dữ liệu lưu lượng và nhiệt độ cho phép hệ thống xác định lượng năng lượng nhiệt thực tế được truyền qua mạch nước.
5. Cấu hình hệ thống
System-10 về bản chất là một bộ tính toán năng lượng nhiệt, do đó thường hoạt động cùng flow meter và hai cảm biến nhiệt độ.
Cấu trúc cơ bản:
Flow Meter + Supply Temperature Sensor + Return Temperature Sensor → System-10 → BTU / Energy Data
System-10 tiếp nhận dữ liệu từ các cảm biến, thực hiện phép tính và hiển thị hoặc truyền kết quả năng lượng nhiệt.
Một điểm quan trọng khi lựa chọn System-10 là đây là hệ thống được hiệu chuẩn theo ứng dụng. ONICON cung cấp hiệu chuẩn cho toàn bộ hệ thống đo BTU và chứng nhận hiệu chuẩn có khả năng truy xuất đến NIST.
Vì vậy, khi đặt hàng cần xác định đầy đủ cấu hình gồm flow meter, cảm biến nhiệt độ, nguồn cấp, enclosure, giao tiếp truyền thông và các ngõ ra thay vì chỉ xác định bộ hiển thị System-10.
