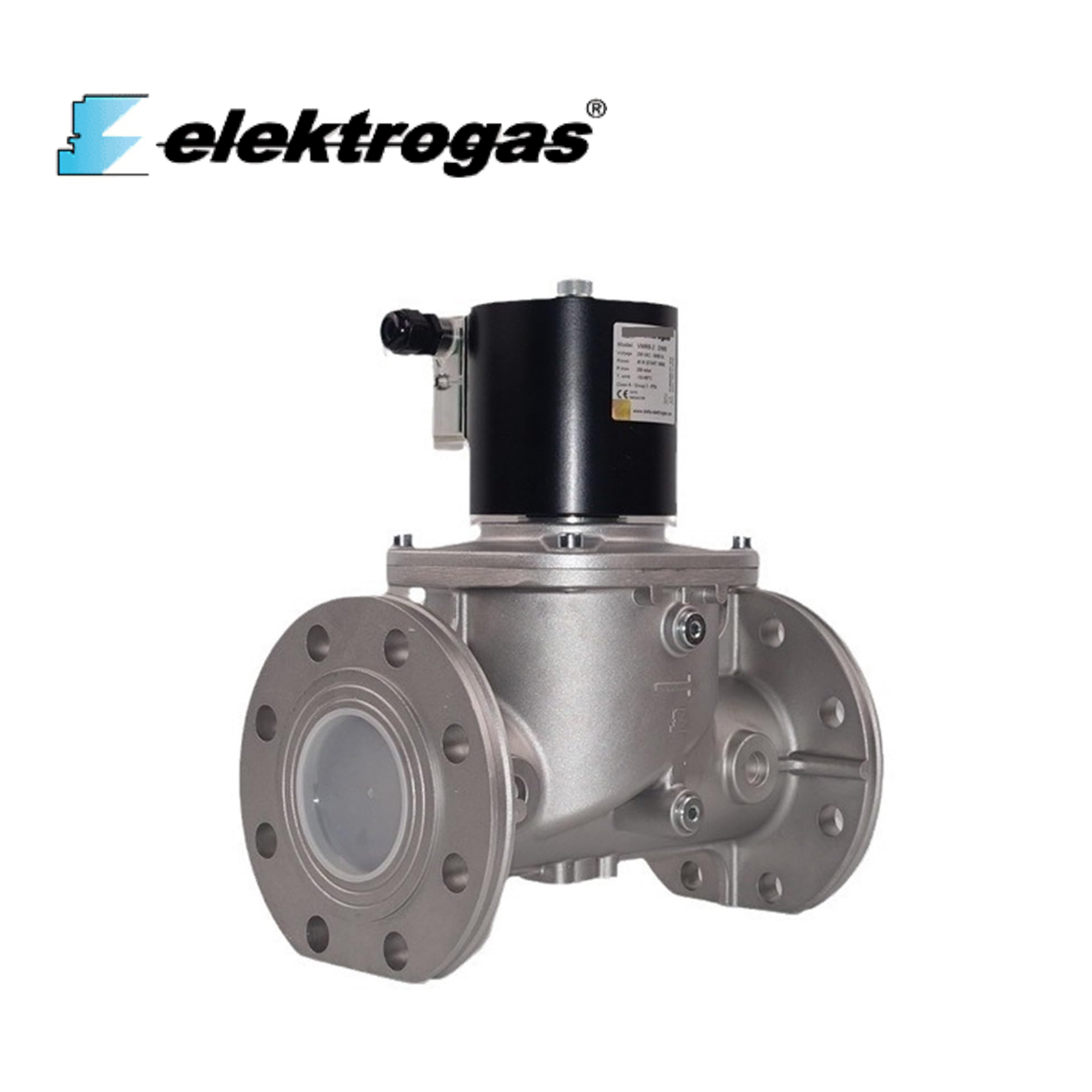

VMR7 – DN65 Elektrogas Vietnam
1. Giới thiệu sản phẩm
VMR7 – DN65 Elektrogas Vietnam là van điện từ an toàn cho gas (Safety Solenoid Valve) của Elektrogas, được sử dụng để đóng/ngắt dòng khí bằng tín hiệu điện trong các hệ thống cấp gas và hệ thống đốt công nghiệp.
Đây là loại van thường đóng về mặt an toàn: van chỉ mở khi cuộn coil được cấp điện; khi nguồn điện bị mất hoặc tín hiệu điều khiển bị ngắt, van sẽ đóng nhanh để ngăn dòng gas, giúp hạn chế nguy cơ tiếp tục cấp nhiên liệu khi xảy ra sự cố. Tài liệu kỹ thuật của dòng VMR xác nhận nguyên lý này và việc đáp ứng yêu cầu EN 161.
Với kích thước danh nghĩa DN65, VMR7 phù hợp cho các đường ống gas có lưu lượng tương đối lớn trong hệ thống burner, lò công nghiệp, nồi hơi và các hệ thống điều khiển khí đốt.
2. Đặc điểm nổi bật
- Van điện từ an toàn dùng cho gas.
- Kết nối dạng flanged – DN65.
- Thân van bằng nhôm (Aluminium).
- Van đóng khi mất nguồn điện, giúp tăng mức độ an toàn cho hệ thống.
- Có khả năng vận hành liên tục 100% ED.
- Có chức năng điều chỉnh lưu lượng trên dòng VMR, ngoại trừ một số phiên bản chuyên biệt.
- Có điểm kiểm tra áp suất để kết nối đồng hồ áp suất, pressure switch hoặc thiết bị giám sát gas.
- Với kích thước từ DN65 trở lên, có thể tích hợp tùy chọn closed-position indicator để xác nhận trạng thái đóng của van.
- Có thể lựa chọn phiên bản Ex-proof cho các ứng dụng phù hợp.
- Thích hợp cho hệ thống đốt công nghiệp và điều khiển nhiên liệu.
3. Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Model | VMR7 |
| Kích thước | DN65 |
| Loại thiết bị | Safety Solenoid Valve |
| Tên tiếng Việt | Van điện từ an toàn cho gas |
| Hãng sản xuất | Elektrogas |
| Kiểu kết nối | Flanged |
| Vật liệu thân | Aluminium |
| Áp suất tối đa | 200 / 360 mbar tùy phiên bản |
| Nguồn tham khảo | 230 VAC |
| Công suất | 60 W / 240 W tùy chế độ |
| Kiểu hoạt động | Đóng khi mất nguồn |
| Tiêu chuẩn | EN 161 |
| Ứng dụng | Gas train, Burner, Boiler, Industrial Furnace |
Tài liệu kỹ thuật của dòng VMR ghi nhận VMR7 là phiên bản DN65, với áp suất tối đa tùy cấu hình 200/360 mbar và mức tiêu thụ tại 230 VAC khoảng 60/240 W tùy chế độ làm việc.
List code giá tốt
- VMR7
- VMR7-2
- VMR7-3
- VMR7.B
- VMR72
- VMR72.B
- VMR72.C
- VMR7.K-J
Lưu ý: các mã trên có thể khác nhau về phiên bản coil, áp suất, điện áp và cấu hình. Khi thay thế cần đối chiếu nameplate và thông số của van hiện hữu, không nên chỉ dựa vào kích thước DN65.
Click xem thêm Sản phẩm ELEKTROGAS
4. Ứng dụng trong hệ thống gas
Hệ thống Gas Train
VMR7 được sử dụng như một phần của gas train, nơi cần kiểm soát và đảm bảo an toàn dòng nhiên liệu trước khi đưa gas tới burner.
Một cấu hình điển hình có thể gồm:
Gas Filter → Pressure Regulator → Pressure Switch → Safety Solenoid Valve → Burner
Van có nhiệm vụ kiểm soát việc cấp gas đến thiết bị tiêu thụ và nhanh chóng ngắt dòng khi hệ thống phát hiện điều kiện không an toàn. Tài liệu Elektrogas cũng minh họa VMR trong cấu hình gas train cùng pressure regulator, gas filter, pressure switch và burner.
Lò công nghiệp
VMR7 phù hợp cho các hệ thống đốt yêu cầu đóng/ngắt nguồn gas theo tín hiệu điều khiển.
Ứng dụng có thể bao gồm:
- Lò nung.
- Lò sấy.
- Lò nhiệt luyện.
- Lò công nghiệp.
- Hệ thống gia nhiệt.
- Burner công nghiệp.
Nồi hơi và hệ thống hơi
Trong hệ thống boiler sử dụng gas, van có thể được bố trí trên đường cấp nhiên liệu để kiểm soát nguồn gas cho burner.
Khi bộ điều khiển burner phát hiện sự cố hoặc mất tín hiệu an toàn, van được ngắt để dừng cấp nhiên liệu.
Hệ thống đốt tự động
VMR7 có thể kết hợp với:
- Burner Management System.
- Flame Controller.
- Pressure Switch.
- Gas Pressure Regulator.
- Gas Filter.
- Flame Detector.
- PLC.
Nhờ đó, việc cấp gas có thể được liên động với trạng thái ngọn lửa, áp suất và các điều kiện an toàn khác.
Hệ thống cần giám sát trạng thái van
Đối với VMR từ DN65 đến DN150, có thể trang bị tùy chọn closed-position indicator micro-switch, giúp hệ thống kiểm tra trạng thái đóng của van. Đây là tính năng hữu ích trong những ứng dụng yêu cầu xác nhận van đã thực sự đóng sau khi có lệnh ngắt.
5. Vai trò trong hệ thống an toàn
VMR7 không phải van điều tiết lưu lượng thông thường mà là van điện từ an toàn dùng để đóng/ngắt nguồn gas.
Nguyên lý cơ bản:
Tín hiệu cho phép → Coil có điện → Van mở → Gas cấp cho burner
Khi xảy ra sự cố:
Mất nguồn / tín hiệu ngắt → Van đóng → Dừng cấp gas
Đây là chức năng quan trọng trong hệ thống bảo vệ burner, giúp hạn chế việc gas tiếp tục đi vào buồng đốt khi ngọn lửa hoặc điều kiện vận hành không còn an toàn. Dòng VMR được thiết kế cho chế độ vận hành nặng và hoạt động liên tục 100% ED.
