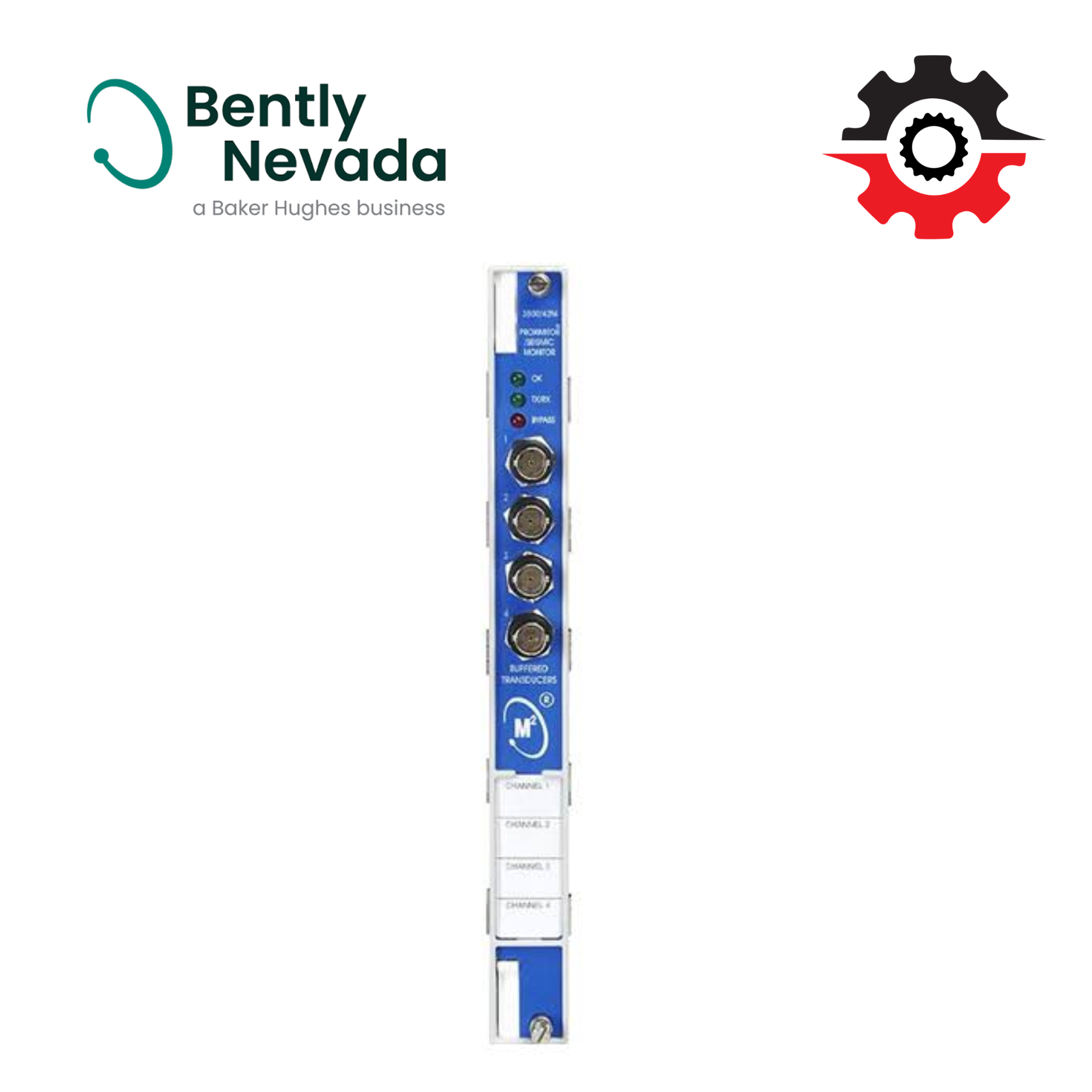

176449-02 Bently Nevada – 3500/42M Proximitor Seismic Monitor

176449-02 Bently Nevada là mã part number của 3500/42M Proximitor Seismic Monitor, một module giám sát 4 kênh thuộc hệ thống Bently Nevada 3500 Machinery Protection System. Thiết bị được thiết kế để thu nhận và xử lý tín hiệu từ các cảm biến giám sát tình trạng máy, phục vụ việc theo dõi rung động, vị trí trục và nhiều thông số động học khác trên các thiết bị máy quay công nghiệp.

Trong các hệ thống turbine, compressor, pump, generator và các máy quay quan trọng, việc giám sát liên tục tình trạng thiết bị đóng vai trò quan trọng trong việc phát hiện các điều kiện vận hành bất thường. 3500/42M cung cấp giao diện giám sát giữa cảm biến và hệ thống bảo vệ máy, giúp đưa các thông số đo được vào hệ thống 3500 để xử lý và cảnh báo.

Tổng quan 3500/42M

3500/42M Proximitor Seismic Monitor là module 4 kênh có khả năng xử lý tín hiệu từ nhiều loại transducer khác nhau. Tùy cấu hình, thiết bị có thể thực hiện các phép đo liên quan đến radial vibration, axial position, differential expansion, eccentricity, velocity và acceleration.

Module thực hiện các chức năng xử lý tín hiệu và so sánh giá trị đo với các mức cảnh báo được cấu hình trong hệ thống. Khi thông số vượt qua ngưỡng cài đặt, hệ thống 3500 có thể đưa ra trạng thái cảnh báo hoặc nguy hiểm tương ứng.

Nhờ đó, 3500/42M không chỉ đóng vai trò thu thập tín hiệu mà còn là một thành phần trong kiến trúc machinery protection của hệ thống Bently Nevada 3500.

Chức năng giám sát

Tùy theo loại transducer và cấu hình kênh, 3500/42M có thể được sử dụng cho nhiều dạng phép đo khác nhau.

Các ứng dụng tiêu biểu gồm:

• Giám sát radial vibration của trục.
• Giám sát axial position.
• Đo và giám sát differential expansion.
• Giám sát eccentricity của rotor.
• Theo dõi velocity và acceleration.
• Thiết lập các ngưỡng cảnh báo và Danger.
• Cung cấp dữ liệu cho hệ thống điều khiển và giám sát máy.

Khả năng cấu hình nhiều kênh giúp một module có thể đảm nhiệm nhiều điểm đo trong cùng một hệ thống máy.

176449-02 trong hệ thống Bently Nevada 3500

Part number 176449-02 được sử dụng cho cấu hình 3500/42M Proximitor Seismic Monitor. Module được lắp vào rack của hệ thống 3500 và hoạt động cùng các thành phần khác như power supply, interface module, relay module và các monitor chuyên dụng.

Một hệ thống 3500 hoàn chỉnh có thể kết hợp 3500/42M với các module khác để giám sát nhiều thông số của máy. Ví dụ, 3500/50M Tachometer Module có thể đảm nhiệm chức năng giám sát tốc độ, trong khi 3500/42M tập trung vào các phép đo rung động và vị trí tùy theo cấu hình.

Điều này cho phép doanh nghiệp xây dựng hệ thống giám sát phù hợp với từng loại máy và yêu cầu bảo vệ cụ thể.

Ứng dụng công nghiệp

Bently Nevada 176449-02 phù hợp với các hệ thống máy quay yêu cầu giám sát tình trạng liên tục. Một số ứng dụng phổ biến gồm:

• Steam turbine
• Gas turbine
• Compressor
• Generator
• Pump
• Motor
• Các thiết bị quay tốc độ cao trong nhà máy điện và công nghiệp dầu khí.

Đối với turbine và compressor, thông tin về rung động và vị trí trục có thể được sử dụng để theo dõi trạng thái vận hành của rotor. Khi các thông số thay đổi bất thường, dữ liệu từ hệ thống giám sát giúp đội ngũ vận hành và bảo trì có thêm cơ sở để kiểm tra thiết bị.

Lợi ích đối với hệ thống bảo vệ máy

Việc sử dụng 3500/42M giúp doanh nghiệp xây dựng hệ thống giám sát máy quay theo hướng liên tục và tập trung. Thay vì chỉ kiểm tra thiết bị theo từng khoảng thời gian, hệ thống có thể theo dõi các thông số quan trọng trong quá trình máy vận hành.

Đối với bộ phận bảo trì, dữ liệu rung động và vị trí trục có thể hỗ trợ quá trình đánh giá tình trạng máy, phát hiện xu hướng bất thường và lập kế hoạch kiểm tra phù hợp.

Đối với các thiết bị có giá trị cao hoặc đóng vai trò quan trọng trong dây chuyền, hệ thống Machinery Protection giúp cung cấp thông tin cần thiết để quản lý trạng thái vận hành và thực hiện các chức năng bảo vệ theo cấu hình của hệ thống.

Lưu ý khi lựa chọn 176449-02

Khi thay thế 176449-02 Bently Nevada, không nên chỉ kiểm tra part number. Cần xác định thêm loại transducer đang sử dụng, cấu hình kênh, loại I/O và yêu cầu đo của hệ thống 3500 hiện hữu.

Đặc biệt, cần phân biệt 3500/42M với các monitor khác trong dòng 3500 vì mỗi module được thiết kế cho những nhóm phép đo và chức năng giám sát khác nhau.

176449-02 Bently Nevada tại Việt Nam

176449-02 3500/42M Proximitor Seismic Monitor là giải pháp phù hợp cho các hệ thống Bently Nevada 3500 cần giám sát rung động, vị trí và các thông số liên quan đến tình trạng máy quay.

Tại Process Instrument Expert, khách hàng có thể tìm hiểu các thiết bị Bently Nevada theo part number, model và cấu hình hệ thống, hỗ trợ nhu cầu thay thế module, bảo trì và xây dựng hệ thống giám sát máy công nghiệp.
