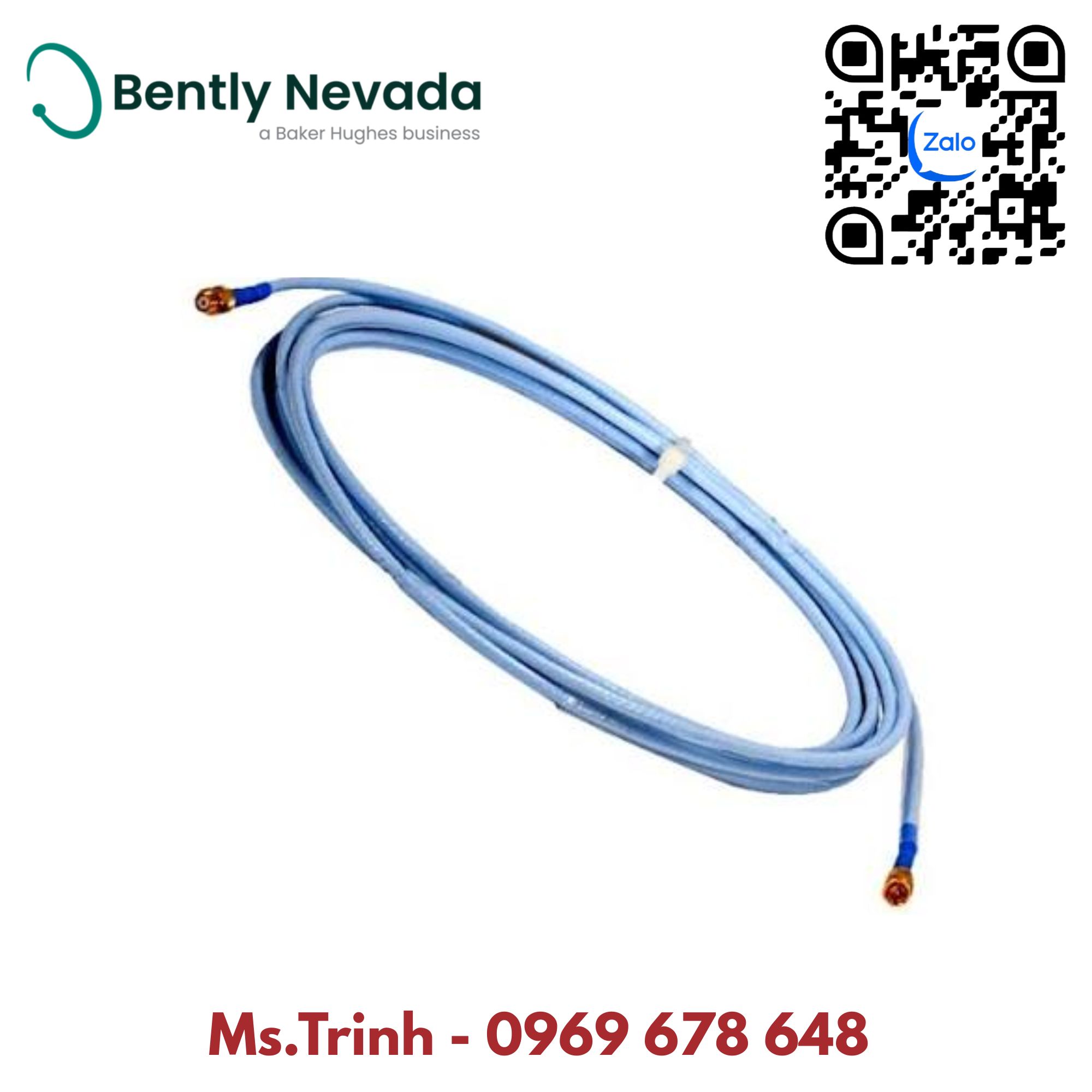

LIÊN HỆ TƯ VẤN&BÁO GIÁ330130-040-01-00 Bently Nevada Vietnam – 3300 XL Extension Cable
330130-040-01-00 là cáp nối dài thuộc hệ thống Bently Nevada 3300 XL 8 mm Proximity Transducer System. Sản phẩm được sử dụng để kết nối giữa 3300 XL proximity probe và Proximitor Sensor, đảm nhiệm việc truyền tín hiệu đo khoảng cách, vị trí và rung động từ đầu dò đến bộ xử lý tín hiệu.
Mã sản phẩm có chiều dài 4,0 m (13,1 ft) và sử dụng cấu hình armored cable, giúp tăng khả năng bảo vệ cáp trước tác động cơ học trong môi trường công nghiệp.
1. Thông số kỹ thuật 330130-040-01-00
| Thông số | Chi tiết |
|---|---|
| Manufacturer | Bently Nevada |
| Part Number | 330130-040-01-00 |
| Series | 3300 XL |
| Product Type | Extension Cable |
| Cable Type | Standard Extension Cable |
| Chiều dài | 4,0 m (13,1 ft) |
| Cấu hình | Armored cable |
| Impedance | 75 Ω ±2% |
| Conductor | Silver-plated copper |
| Insulation/Jacket | FEP |
| Đường kính ngoài | Khoảng 3,8 mm |
| Minimum Bend Radius | Khoảng 25 mm |
| Connector | Miniature coaxial ClickLoc |
| Connector plating | Gold-plated, corrosion-resistant |
| Pull Strength | 330 N (75 lbf) |
| Protection | IP67 khi kết nối |
| Armor | 304 stainless-steel interlocked sheath |
| Capacitance | 69,9 pF/m điển hình |
Các thông số về chiều dài, cấu tạo cáp, đầu nối và đặc tính điện được các tài liệu sản phẩm liệt kê cho mã 330130-040-01-00.
2. Đặc điểm của cáp 3300 XL
330130-040-01-00 sử dụng cấu trúc cáp có lớp giáp bảo vệ, phù hợp với những vị trí lắp đặt có nguy cơ chịu tác động cơ học. Lớp giáp bằng thép không gỉ 304 dạng interlocked giúp tăng khả năng chống va đập, nghiền và cắt.
Cáp được trang bị đầu nối ClickLoc mạ vàng, có khả năng chống ăn mòn và hỗ trợ kết nối chắc chắn với các thành phần trong hệ thống 3300 XL. Thiết kế CableLoc của hệ thống cung cấp lực giữ cáp lên đến 330 N (75 lbf) tại vị trí kết nối.
Một ưu điểm khác của hệ thống 3300 XL là công nghệ TipLoc và CableLoc, giúp tăng độ bền cơ học tại các điểm liên kết giữa probe, cable và connector.
3. Chức năng trong hệ thống Proximity
Cáp nối dài không hoạt động độc lập mà được sử dụng cùng proximity probe và Proximitor Sensor.
Cấu hình điển hình:
3300 XL Proximity Probe → 330130-040-01-00 Extension Cable → 3300 XL Proximitor Sensor
Hệ thống 3300 XL sử dụng nguyên lý dòng điện xoáy để đo khoảng cách giữa đầu dò và bề mặt kim loại dẫn điện. Tín hiệu sau đó được Proximitor xử lý để phục vụ các phép đo như vibration, position, speed và Keyphasor. Bently Nevada cũng xác định các hệ thống proximity là thành phần dùng cho giám sát máy móc quay.
4. Ứng dụng 330130-040-01-00
330130-040-01-00 được sử dụng trong các hệ thống giám sát máy quay, đặc biệt tại những thiết bị yêu cầu đo không tiếp xúc.
Một số ứng dụng tiêu biểu:
- Giám sát steam turbine và gas turbine.
- Theo dõi compressor trong Oil & Gas.
- Giám sát pump, motor và fan.
- Đo vị trí trục và rung động của máy quay.
- Hệ thống machinery protection.
- Hệ thống condition monitoring trong nhà máy điện và hóa dầu.
Bently Nevada cung cấp các hệ thống proximity transducer cho nhiều ứng dụng giám sát máy quay công nghiệp.
5. 330130-040-01-00 Bently Nevada tại Việt Nam
Khi thay thế 330130-040-01-00, cần kiểm tra chính xác chiều dài 4 m, cấu hình armored cable và loại connector để bảo đảm tương thích với hệ thống 3300 XL hiện hữu. Không nên chỉ đối chiếu chiều dài vì dòng 330130 có nhiều tùy chọn về loại cáp, connector protection và chứng nhận.
330130-040-01-00 là mã cáp nối dài dành cho hệ thống 3300 XL 8 mm Proximity Transducer, phù hợp cho các hệ thống đo rung động, vị trí và tốc độ của máy móc quay.
