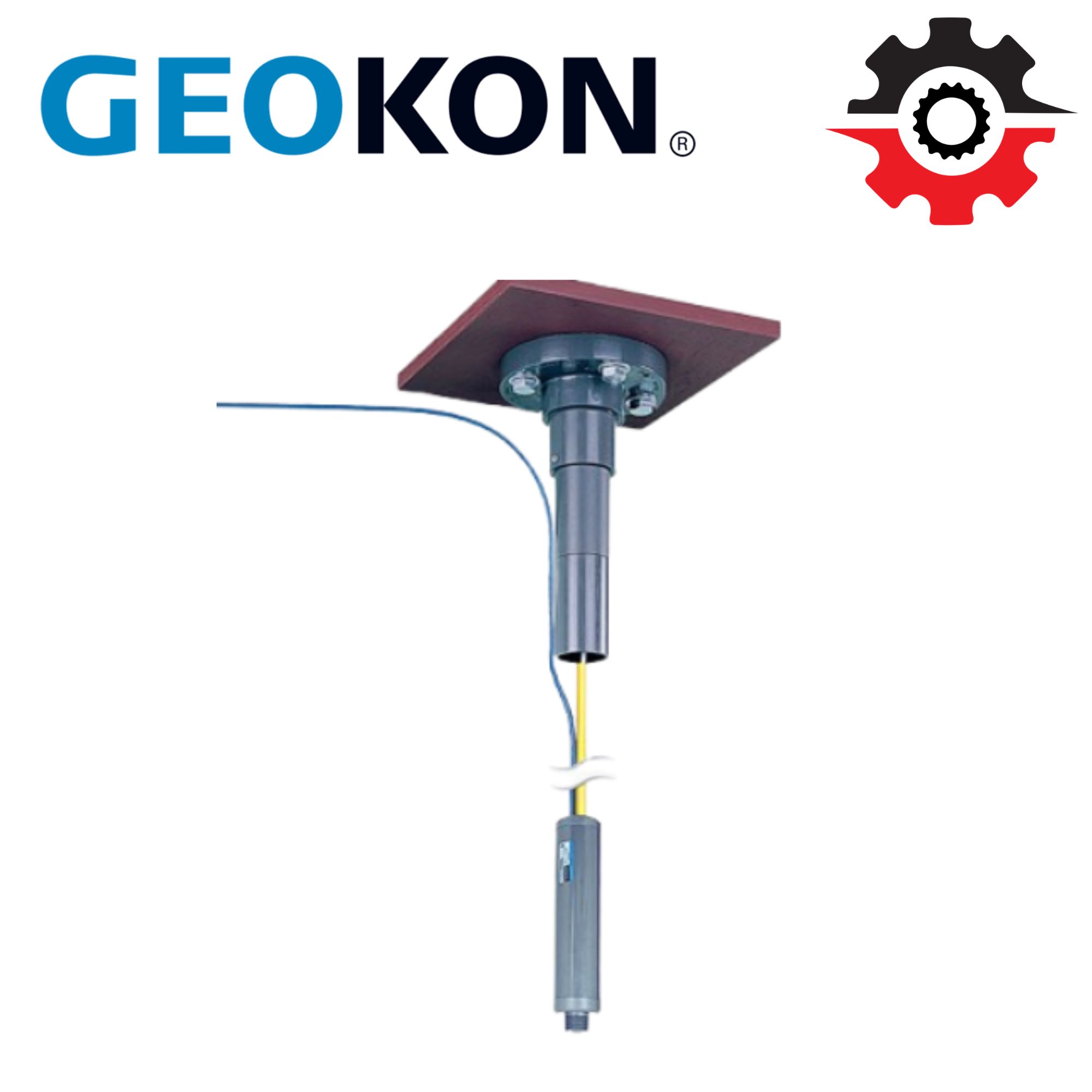

4600-10M GEOKON Vietnam – Connecting Tube cho hệ thống đo lún

Giới thiệu sản phẩm

GEOKON 4600-10M là Connecting Tube được sử dụng trong hệ thống đo lún dòng Model 4600 của GEOKON. Đây là thành phần kết nối trong hệ thống đo lún kiểu borehole, phục vụ việc truyền áp suất chất lỏng giữa cảm biến và reservoir để xác định sự thay đổi cao độ do hiện tượng lún của nền đất hoặc kết cấu.

Model 4600 của GEOKON được thiết kế để đo surface hoặc subsurface settlement trong các công trình như nền đắp, đập, embankment và các khu vực cần theo dõi biến dạng theo thời gian.

Trong hệ thống thực tế, 4600-10M không hoạt động như một cảm biến độc lập mà được sử dụng cùng các thành phần của hệ thống đo lún GEOKON.

Thông tin kỹ thuật

Thông tin	Chi tiết
Model	4600-10M
Hãng sản xuất	GEOKON
Loại sản phẩm	Connecting Tube
Dòng hệ thống	GEOKON 4600 / 4660 Settlement System
Chức năng	Kết nối đường ống trong hệ thống đo lún
Chiều dài	10 m
Môi trường ứng dụng	Quan trắc địa kỹ thuật và kết cấu
Ứng dụng chính	Đo và giám sát settlement

Lưu ý: 4600-10M là connecting tube, không phải cảm biến đo lún. Thông số như độ chính xác, độ phân giải và dải đo thuộc về hệ thống/cảm biến 4600 tương ứng. GEOKON hiện công bố Model 4600 có độ phân giải 0,025% F.S., độ chính xác cảm biến ±0,1% F.S. và dải tiêu chuẩn 7, 17 và 35 m.

Vai trò của 4600-10M trong hệ thống đo lún

Hệ thống GEOKON 4600 hoạt động dựa trên nguyên lý đo chênh lệch cao độ thông qua áp suất của chất lỏng. Một pressure transducer được neo tại vị trí ổn định bên dưới khu vực có khả năng lún. Từ cảm biến, một đường ống chứa chất lỏng kéo lên reservoir được đặt trong lớp đất hoặc kết cấu đang chuyển động.

Khi nền đất xảy ra lún, vị trí reservoir thay đổi tương đối so với cảm biến. Sự thay đổi này làm thay đổi áp suất chất lỏng và được cảm biến ghi nhận để xác định mức độ thay đổi cao độ.

Trong cấu hình này, 4600-10M Connecting Tube đóng vai trò kết nối đường chất lỏng giữa các thành phần của hệ thống.

Ưu điểm khi sử dụng hệ thống GEOKON 4600

Theo dõi độ lún từ xa

Thiết kế borehole của Model 4600 cho phép cảm biến được đặt tại vị trí ổn định bên dưới vùng lún, từ đó phục vụ việc theo dõi biến dạng của lớp đất hoặc công trình theo thời gian.

Phù hợp quan trắc dài hạn

GEOKON phát triển các hệ thống quan trắc địa kỹ thuật và kết cấu với nhiều lựa chọn thiết bị thu thập dữ liệu. Model 4600 có thể kết hợp với các hệ thống data logger và thiết bị đọc dữ liệu của GEOKON.

Cấu hình linh hoạt

Hệ thống có thể được lựa chọn theo chiều dài và điều kiện công trình. GEOKON công bố các dải đo tiêu chuẩn 7 m, 17 m và 35 m cho Model 4600, đồng thời có các phạm vi khác theo yêu cầu.

Ứng dụng của GEOKON 4600-10M

4600-10M được sử dụng trong các hệ thống quan trắc cần theo dõi hiện tượng settlement – lún như:

• Quan trắc lún nền đường.
• Đập và công trình thủy lợi.
• Nền đắp và embankment.
• Công trình xây dựng trên nền đất yếu.
• Khu vực san lấp và surcharge.
• Quan trắc biến dạng nền móng.
• Các dự án địa kỹ thuật cần theo dõi chuyển vị theo thời gian.
• Hệ thống quan trắc công trình và hạ tầng quy mô lớn.

GEOKON cũng cung cấp nhiều giải pháp settlement monitoring khác như Settlement Profiler, Multipoint Settlement System và High Sensitivity Settlement System, giúp lựa chọn cấu hình phù hợp với yêu cầu từng dự án.

GEOKON – giải pháp quan trắc địa kỹ thuật

GEOKON là thương hiệu chuyên về geotechnical và structural instrumentation, với danh mục bao gồm vibrating wire sensors, piezometer, load cell, inclinometer, settlement system, pressure cell và các hệ thống thu thập dữ liệu.

Đối với Model 4600, GEOKON cung cấp một hệ thống hoàn chỉnh gồm cảm biến, reservoir, tubing và các thiết bị đọc/thu thập dữ liệu. 4600-10M là một trong những phụ kiện kết nối được sử dụng để hoàn thiện cấu hình hệ thống.

GEOKON 4600-10M tại Việt Nam

Khi thay thế hoặc lắp đặt hệ thống đo lún GEOKON, việc lựa chọn đúng model, chiều dài connecting tube và các phụ kiện đi kèm rất quan trọng để đảm bảo hệ thống hoạt động đúng theo thiết kế.

GEOKON 4600-10M phù hợp cho các dự án cần xây dựng hệ thống quan trắc lún sử dụng công nghệ Vibrating Wire Settlement System, đặc biệt trong các công trình địa kỹ thuật, đập, nền đắp và hạ tầng.
