8020-59 GEOKON – Bộ chuyển đổi tín hiệu Vibrating Wire sang Analog

Trong hệ thống quan trắc địa kỹ thuật, nhiều cảm biến GEOKON sử dụng công nghệ Vibrating Wire (VW) để đo áp suất, biến dạng và các đại lượng liên quan. Tuy nhiên, không phải hệ thống thu thập dữ liệu nào cũng có khả năng trực tiếp kích thích cảm biến hoặc đọc tín hiệu tần số của Vibrating Wire. 8020-59 GEOKON được phát triển để giải quyết yêu cầu này bằng cách chuyển đổi tín hiệu từ cảm biến VW sang tín hiệu analog phổ biến.

Giới thiệu GEOKON 8020-59

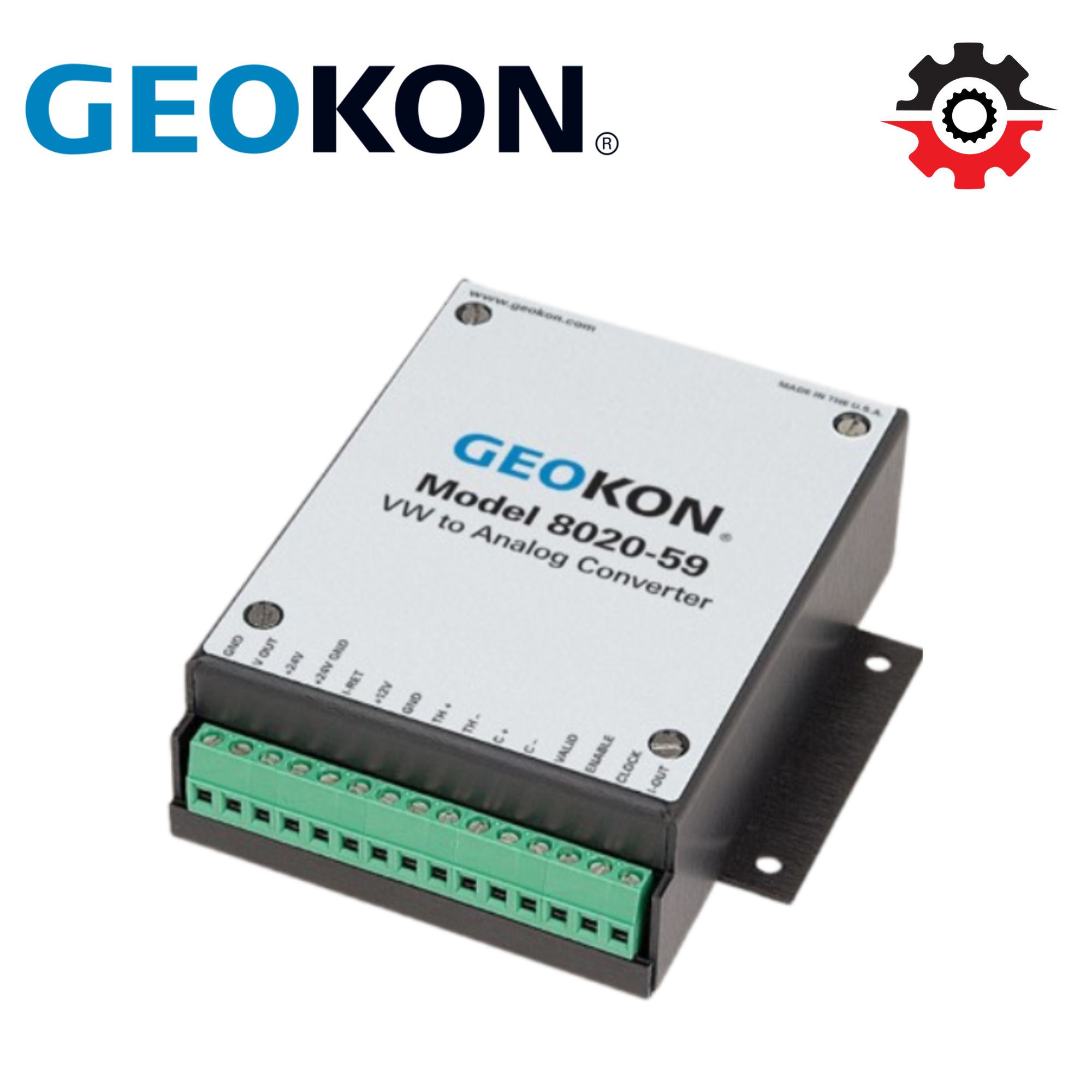

8020-59 là bộ chuyển đổi Vibrating Wire to Analog Converter của GEOKON. Thiết bị cho phép kết nối các cảm biến Vibrating Wire với hệ thống thu thập dữ liệu (Data Acquisition System) không có khả năng đọc trực tiếp tín hiệu tần số hoặc kích thích cảm biến VW.

Thiết bị có thể hoạt động với một cảm biến ở chế độ độc lập hoặc kết hợp cùng GEOKON 8032 Multiplexer để triển khai hệ thống nhiều cảm biến. Bộ chuyển đổi sử dụng nguồn cấp 12 V hoặc 24 V, phù hợp với nhiều cấu hình hệ thống quan trắc.

Một điểm đáng chú ý là 8020-59 có thể chuyển đổi tín hiệu của cảm biến sang hai dạng analog là 0–5 V và 4–20 mA, giúp việc tích hợp với PLC, DAQ và các thiết bị thu thập dữ liệu trở nên thuận tiện hơn.

Đặc điểm nổi bật của 8020-59

8020-59 được thiết kế như một giao diện trung gian giữa cảm biến Vibrating Wire và hệ thống thu thập dữ liệu. Các tín hiệu đầu ra analog được thiết lập tương ứng với giá trị “digits” – đơn vị tín hiệu gốc của cảm biến dây rung.

Thiết bị hỗ trợ các chế độ Single Channel, 16 kênh cảm biến VW có thermistor hoặc 32 cảm biến VW, khi kết hợp với cấu hình multiplexer phù hợp. Điều này giúp 8020-59 có thể đáp ứng cả hệ thống đơn điểm và các hệ thống quan trắc nhiều điểm.

Thông số kỹ thuật

Thông số	GEOKON 8020-59
Loại thiết bị	Vibrating Wire to Analog Converter
Tín hiệu đầu vào	Vibrating Wire Transducer
Ngõ ra	0–5 V / 4–20 mA
Nguồn cấp	12 VDC / 24 VDC
Chế độ hoạt động	Single Channel / 16 VW / 32 VW
Độ phân giải	16 bit theo datasheet
Độ chính xác 0–5 V	±0,1% F.S.
Độ chính xác 4–20 mA	±0,5% F.S.
Nhiệt độ hoạt động	-20°C đến +80°C
Kích thước	111 × 108 × 36 mm

Các thông số trên được GEOKON công bố trong tài liệu kỹ thuật của model 8020-59.

Ứng dụng của GEOKON 8020-59

8020-59 được sử dụng khi cần đưa tín hiệu từ cảm biến Vibrating Wire vào các hệ thống thu thập dữ liệu sử dụng đầu vào analog. Đây là cấu hình hữu ích trong các hệ thống quan trắc mà PLC hoặc DAQ không có giao diện đọc trực tiếp tín hiệu VW.

Trong quan trắc đập, hồ chứa, hầm và nền móng, thiết bị có thể kết nối với các cảm biến GEOKON như piezometer hoặc các loại transducer Vibrating Wire khác. Tín hiệu sau khi chuyển đổi có thể được đưa về hệ thống DAQ để tiếp tục ghi nhận và xử lý.

8020-59 cũng có thể kết hợp với 8032 Multiplexer để xây dựng hệ thống nhiều kênh. Cấu hình này cho phép một hệ thống thu thập dữ liệu làm việc với nhiều cảm biến thay vì phải sử dụng một bộ chuyển đổi riêng cho từng cảm biến.

Lựa chọn 8020-59 GEOKON

Khi lựa chọn 8020-59 GEOKON, cần kiểm tra loại cảm biến Vibrating Wire đang sử dụng, cấu hình số lượng kênh, nguồn cấp và dạng tín hiệu đầu vào của hệ thống DAQ hoặc PLC. Đặc biệt, đầu ra 4–20 mA của 8020-59 là dạng non-isolated loop generator, vì vậy cần xem xét cấu hình đấu nối trước khi tích hợp vào hệ thống.

Hiện GEOKON đã đánh dấu 8020-59 là sản phẩm discontinued. Tuy nhiên, hãng vẫn duy trì tài liệu kỹ thuật, manual và phần mềm liên quan đến model này. Vì vậy, khi tìm mua hoặc thay thế thiết bị, nên xác nhận tình trạng hàng và khả năng tương thích với hệ thống hiện hữu.

Bạn có thể tham khảo các sản phẩm GEOKON tại Process Instrument Expert – GEOKON hoặc thông tin kỹ thuật trực tiếp từ GEOKON.
