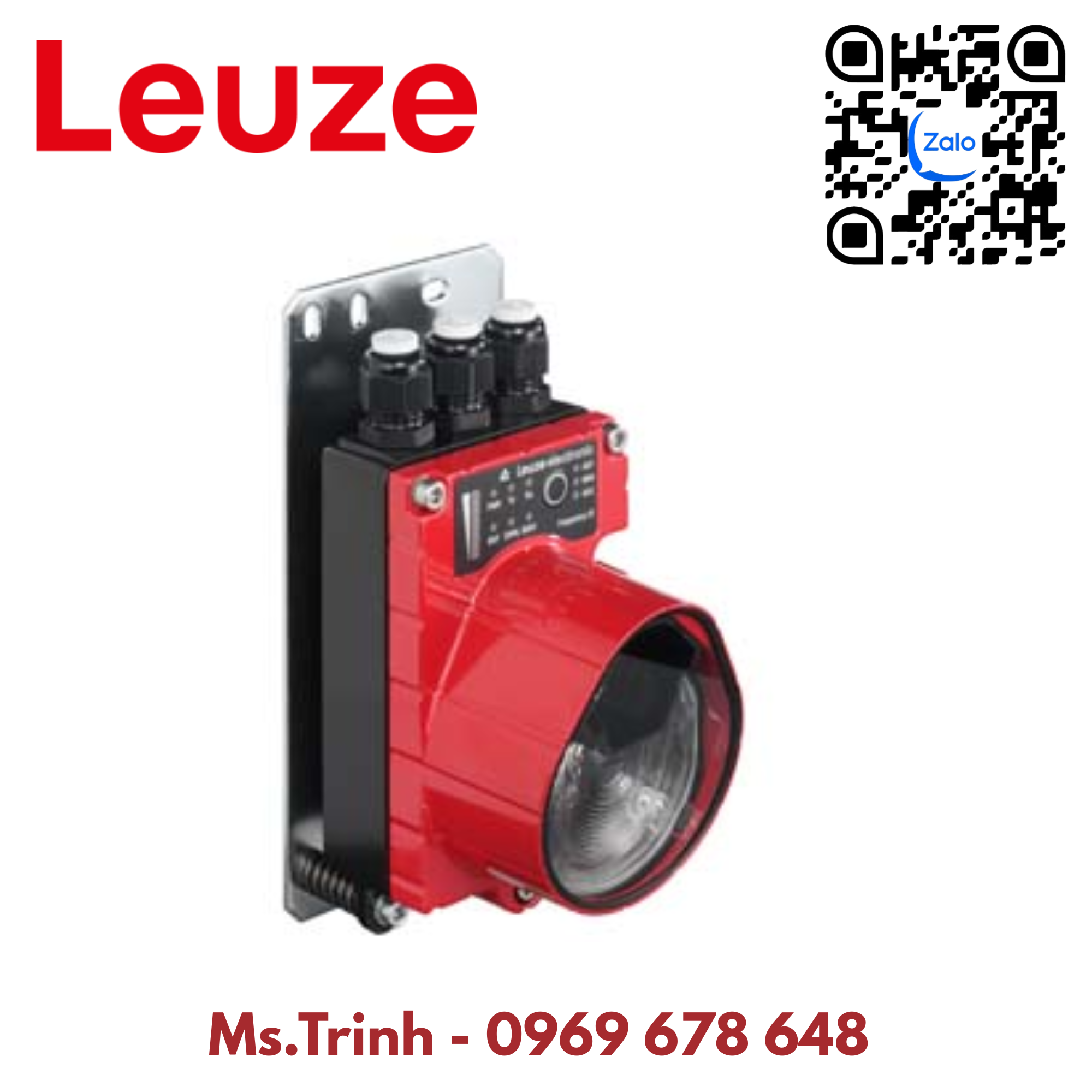

DDLS 200/80.2-10-W | 50102313 – Leuze Vietnam

Giới thiệu sản phẩm

DDLS 200/80.2-10-W | 50102313 thuộc dòng DDLS 200 của Leuze, được thiết kế cho nhu cầu truyền dữ liệu quang học không tiếp xúc trong các hệ thống tự động hóa công nghiệp. Thiết bị sử dụng LED hồng ngoại, có phạm vi hoạt động từ 200 đến 80.000 mm, tương đương tối đa 80 m.

Phiên bản 80.2-10-W có góc mở 2°, thuộc phiên bản góc rộng (Wide angle version), đồng thời được thiết kế để không bị ảnh hưởng bởi các bề mặt phản xạ và cho phép vận hành với các trục ánh sáng song song. Đây là những đặc điểm hữu ích khi bố trí nhiều thiết bị trong cùng khu vực tự động hóa.

Thiết bị hỗ trợ giao tiếp PROFIBUS DP và RS 485, với tốc độ truyền PROFIBUS DP từ 9,6 kbit/s đến 1,5 Mbit/s.

Thông số kỹ thuật

Thông số	Giá trị
Model	DDLS 200/80.2-10-W
Part No.	50102313
Hãng sản xuất	Leuze
Series	DDLS 200
Loại thiết bị	Truyền dữ liệu quang
Phạm vi hoạt động	200 – 80.000 mm
Khoảng cách tối đa	80 m
Nguồn sáng	LED hồng ngoại
Tần số truyền	F2
Góc mở	2°
Nguồn cấp	18 – 30 VDC
Ngõ vào số	1
Ngõ ra số	1
Giao diện	PROFIBUS DP, RS 485
Tốc độ PROFIBUS DP	0,0096 – 1,5 Mbit/s
Số kết nối	3
Kết nối	Terminal
Cable gland	M16
Đầu nối 1	8 chân
Đầu nối 2	6 chân
Kích thước	89,25 × 196,5 × 111,8 mm
Vật liệu vỏ	Kim loại
Khối lượng	1.245 g
Hiển thị	Bar graph, LED
Nhiệt độ hoạt động	-5 đến 50°C
Nhiệt độ lưu trữ	-30 đến 70°C
Cấp bảo vệ	IP65
Chứng nhận	c UL US

Các thông số trên được lấy từ dữ liệu kỹ thuật hiện tại của Leuze cho mã 50102313. Trang hãng hiện ghi thời gian làm việc/đáp ứng đơn hàng khoảng 2 ngày làm việc tại khu vực hiển thị trên trang quốc tế.

Lợi ích sản phẩm

Truyền dữ liệu không tiếp xúc

DDLS 200/80.2-10-W cho phép truyền dữ liệu bằng phương thức quang học thay vì sử dụng kết nối cáp trực tiếp giữa các bộ phận có chuyển động tương đối. Với phạm vi hoạt động tối đa 80 m, thiết bị phù hợp với những hệ thống có khoảng cách truyền tương đối lớn.

Hỗ trợ PROFIBUS DP và RS 485

Việc hỗ trợ PROFIBUS DP và RS 485 giúp sản phẩm có thể tích hợp vào các hệ thống điều khiển công nghiệp đang sử dụng những giao diện này. PROFIBUS DP hỗ trợ tốc độ truyền từ 9,6 kbit/s đến 1,5 Mbit/s.

Góc mở rộng 2°

Phiên bản này sử dụng góc mở 2°, rộng hơn các phiên bản góc mở nhỏ hơn trong cùng dòng. Kết hợp với khả năng vận hành các trục ánh sáng song song, thiết bị có thêm sự linh hoạt khi bố trí trong hệ thống.

Hoạt động ổn định trong môi trường công nghiệp

Vỏ kim loại, cấp bảo vệ IP65 và dải nhiệt độ hoạt động -5 đến 50°C giúp DDLS 200/80.2-10-W phù hợp với nhiều môi trường tự động hóa trong nhà máy. Bar graph và LED tích hợp hỗ trợ quan sát trạng thái thiết bị trong quá trình vận hành.

Ứng dụng

DDLS 200/80.2-10-W có thể được sử dụng trong các hệ thống cần truyền dữ liệu giữa thiết bị cố định và cơ cấu chuyển động. Một số ứng dụng tiêu biểu gồm:

• Hệ thống cầu trục tự động.
• Thiết bị nâng hạ và vận chuyển vật liệu.
• Stacker crane trong kho tự động.
• Hệ thống intralogistics.
• Thiết bị chạy trên ray.
• Hệ thống kho và logistics tự động.
• Máy móc có cơ cấu chuyển động liên tục.
• Các hệ thống sử dụng PROFIBUS DP hoặc RS 485.

Đặc biệt, phiên bản này có góc mở 2°, hỗ trợ các trục ánh sáng song song và không bị ảnh hưởng bởi bề mặt phản xạ theo thông số của Leuze, phù hợp với những bố trí hệ thống có yêu cầu về không gian và vị trí lắp đặt.

Kết luận

DDLS 200/80.2-10-W | 50102313 là sản phẩm thuộc dòng DDLS 200 của Leuze, hỗ trợ truyền dữ liệu quang học với phạm vi từ 200 mm đến 80 m. Sản phẩm sử dụng LED hồng ngoại, giao tiếp PROFIBUS DP/RS 485, tốc độ PROFIBUS DP tối đa 1,5 Mbit/s, góc mở 2° và cấp bảo vệ IP65.

Với thiết kế góc rộng, khả năng hoạt động với các trục ánh sáng song song và không bị ảnh hưởng bởi bề mặt phản xạ, sản phẩm phù hợp cho nhiều hệ thống tự động hóa, kho vận và thiết bị chuyển động trong công nghiệp.

Thông tin sản phẩm chính hãng:
Leuze DDLS 200/80.2-10-W | 50102313
