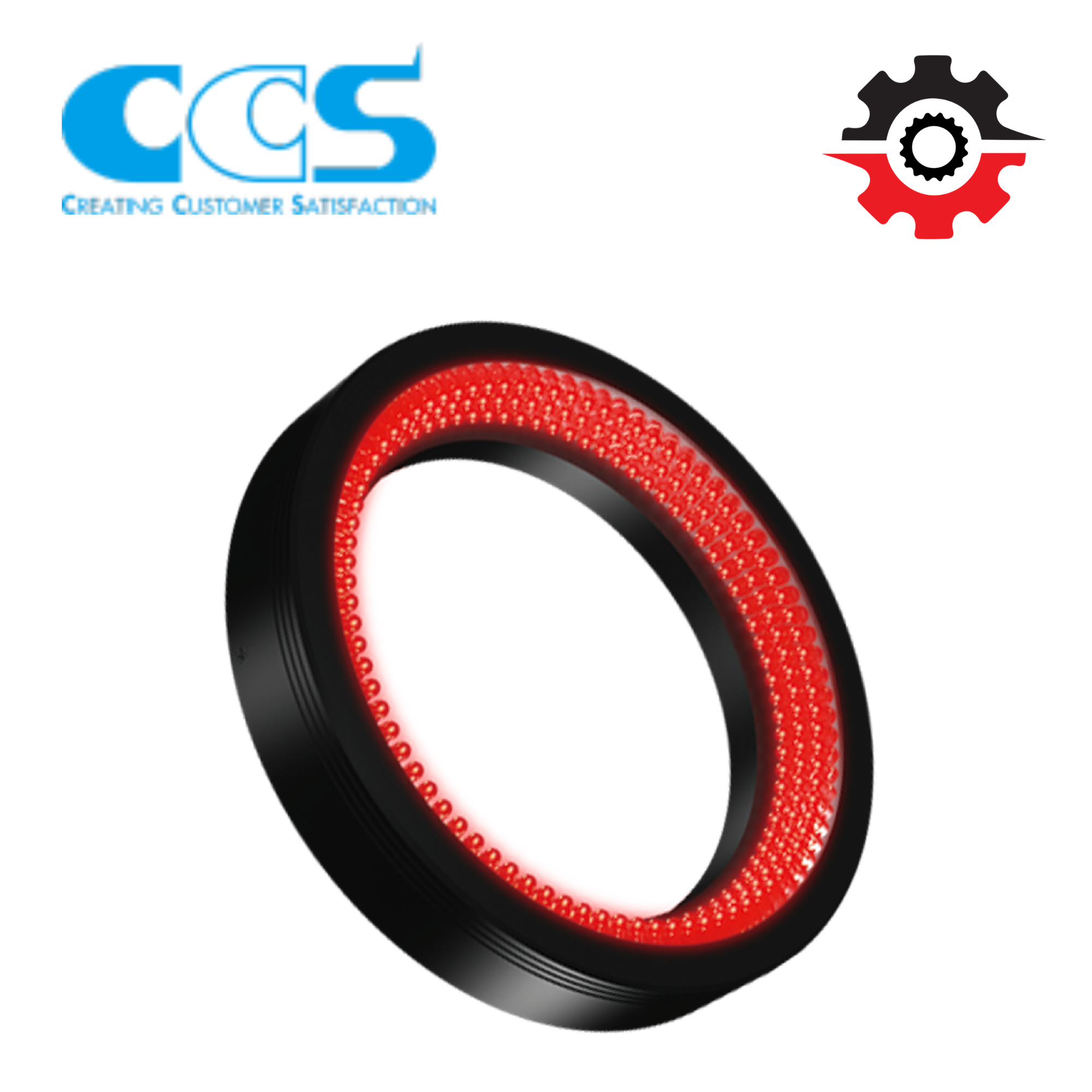

F10-1003955 LDR2-170RD2-LA CCS – LOW-ANGLE RING LIGHT LED ĐỎ
F10-1003955 LDR2-170RD2-LA là đèn LED vòng chiếu sáng góc thấp (Low-Angle Ring Light) của CCS Inc., được thiết kế chuyên dụng cho các hệ thống machine vision và kiểm tra hình ảnh công nghiệp. Model sử dụng LED màu đỏ với bước sóng đỉnh khoảng 630 nm, tạo ánh sáng từ vị trí thấp với góc chiếu dốc, giúp làm nổi bật các cạnh, ký tự, vết xước và chi tiết bề mặt của vật thể.
Tham khảo thêm tại Process Intrusment
TỔNG QUAN SẢN PHẨM F10-1003955 LDR2-170RD2-LA
LDR2-170RD2-LA thuộc dòng LDR2-LA Low-Angle Ring Light của CCS. Thiết kế sử dụng bảng mạch LED linh hoạt để bố trí nguồn sáng ở góc thấp, tập trung ánh sáng trực tiếp vào vùng trung tâm của vật thể. Cấu trúc này đặc biệt phù hợp với những ứng dụng cần phát hiện các đặc điểm nổi hoặc chìm trên bề mặt.
CCS cũng đưa model LDR2-170RD2-LA vào các ứng dụng kiểm tra viên nén, trong đó ánh sáng góc thấp giúp nhấn mạnh chữ và đường biên trên bề mặt sản phẩm.
THÔNG SỐ KỸ THUẬT LDR2-170RD2-LA
| THÔNG SỐ | GIÁ TRỊ |
|---|---|
| Hãng sản xuất | CCS Inc. |
| Model | LDR2-170RD2-LA |
| Mã tham chiếu | F10-1003955 |
| Loại đèn | Low-Angle Ring Light |
| Màu LED | Đỏ |
| Bước sóng đỉnh | 630 nm typ. |
| Đường kính ngoài | Ø170 mm |
| Đường kính trong | Ø134 mm |
| Chiều cao | 22 mm |
| Điện áp đầu vào | 24 VDC |
| Công suất tiêu thụ | 18 W max. |
| Chiều dài cáp | 300 mm |
| Vật liệu vỏ | Hợp kim nhôm |
| Đầu nối | SMR-03V-B |
| Phương pháp làm mát | Làm mát tự nhiên |
| Nhiệt độ hoạt động | 0 đến 40°C |
| Độ ẩm hoạt động | 20–85% RH, không ngưng tụ |
| Khối lượng | 350 g max. |
| Tiêu chuẩn | CE, UKCA, RoHS, IEC 62471 Exempt |
Các thông số trên được CCS công bố cho model LDR2-170RD2-LA.
ĐẶC ĐIỂM NỔI BẬT CỦA LDR2-170RD2-LA
THIẾT KẾ CHIẾU SÁNG GÓC THẤP
LDR2-170RD2-LA được thiết kế để chiếu sáng từ vị trí thấp với góc chiếu dốc, giúp ánh sáng hội tụ vào khu vực trung tâm. Cách bố trí này hỗ trợ làm nổi bật những thay đổi nhỏ về độ cao trên bề mặt.
LED ĐỎ 630 NM
Nguồn sáng LED đỏ có bước sóng đỉnh 630 nm typ., phù hợp cho nhiều bài toán xử lý ảnh công nghiệp và kiểm tra ngoại quan. Ánh sáng có thể hỗ trợ làm nổi bật ký tự, cạnh và các chi tiết bề mặt cần phân tích.
KÍCH THƯỚC Ø170 MM
Với đường kính ngoài 170 mm, đường kính trong 134 mm và chiều cao chỉ 22 mm, model có dạng vòng đèn tương đối gọn, thuận tiện tích hợp xung quanh khu vực quan sát của camera machine vision.
VỎ HỢP KIM NHÔM
Phần vỏ được chế tạo từ hợp kim nhôm, kết hợp phương pháp làm mát tự nhiên. Thiết kế này giúp đèn phù hợp với các hệ thống chiếu sáng kiểm tra công nghiệp hoạt động liên tục trong điều kiện môi trường được kiểm soát.
ỨNG DỤNG F10-1003955 LDR2-170RD2-LA
LDR2-170RD2-LA được sử dụng trong nhiều bài toán machine vision, đặc biệt:
- Kiểm tra ký tự và ngoại quan sản phẩm.
- Phát hiện vết xước, khuyết tật và biến dạng bề mặt.
- Kiểm tra chữ khắc trên chi tiết kim loại.
- Kiểm tra viên nén và sản phẩm dược phẩm.
- Nhấn mạnh đường biên và các chi tiết có độ cao khác nhau.
- Hệ thống kiểm tra tự động trong dây chuyền sản xuất.
CCS ghi nhận ứng dụng thực tế của LDR2-170RD2-LA trong kiểm tra viên nén, giúp nhấn mạnh ký tự và đường biên của sản phẩm.
MUA F10-1003955 LDR2-170RD2-LA CCS TẠI VIỆT NAM
F10-1003955 LDR2-170RD2-LA là lựa chọn phù hợp cho các hệ thống camera công nghiệp cần nguồn sáng vòng góc thấp để tăng khả năng nhận diện chi tiết bề mặt. Khi lựa chọn đèn, cần đồng thời kiểm tra bộ điều khiển, cáp kết nối và khoảng cách giữa đèn với vật thể để đạt hiệu quả chiếu sáng tối ưu.
