Giới thiệu sản phẩm

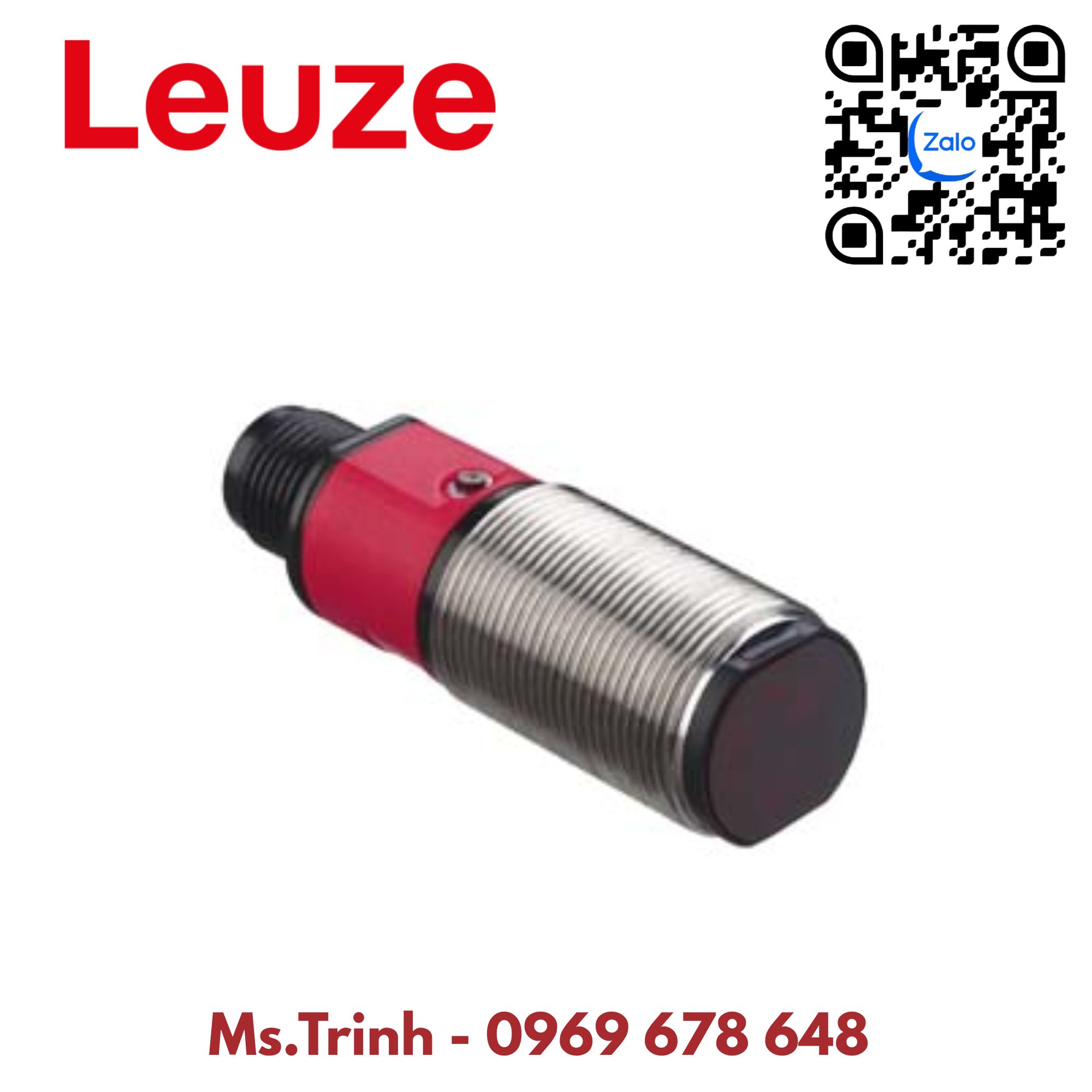

LE328/4P-M12 là bộ thu của cảm biến quang điện thu-phát (Throughbeam photoelectric sensor receiver) thuộc Series 328 của Leuze, với Part No. 50122709. Thiết bị được thiết kế để kết hợp với bộ phát tương ứng, tạo thành hệ thống cảm biến thu-phát dùng để phát hiện vật thể trong các dây chuyền và máy móc tự động hóa.

LE328/4P-M12 sử dụng nguồn cấp 10 … 30 VDC, có 2 ngõ ra chuyển mạch PNP, tần số chuyển mạch lên đến 500 Hz và thời gian đáp ứng khoảng 1 ms. Thiết bị sử dụng đầu nối M12 4-pin A-coded, cấp bảo vệ IP67, phù hợp với nhiều môi trường công nghiệp.

Thông số kỹ thuật LE328/4P-M12

Thông số	LE328/4P-M12
Hãng sản xuất	Leuze
Model	LE328/4P-M12
Part No.	50122709
Series	328
Loại thiết bị	Bộ thu cảm biến quang điện
Nguyên lý hoạt động	Throughbeam
Điện áp cấp	10 … 30 VDC
Số ngõ ra	2
Ngõ ra 1	PNP, Light switching
Ngõ ra 2	PNP, Dark switching
Tần số chuyển mạch	500 Hz
Thời gian đáp ứng	1 ms
Thời gian khởi động	300 ms
Kết nối	M12, 4-pin, A-coded
Kích thước	Ø18 × 46 mm
Ren lắp đặt	M18 × 1 mm
Vật liệu vỏ	ABS / V2A tùy cấu hình
Cấp bảo vệ	IP67
Nhiệt độ hoạt động	-40 … 60 °C
Nhiệt độ lưu trữ	-40 … 70 °C
Khối lượng	Khoảng 20 g

Theo dữ liệu của Leuze, phạm vi hoạt động của LE328/4P-M12 được xác định theo bộ phát (transmitter) đi kèm.

Đặc điểm nổi bật của LE328/4P-M12

Bộ thu cho cảm biến quang điện thu-phát

LE328/4P-M12 hoạt động theo nguyên lý Throughbeam, trong đó bộ phát và bộ thu được lắp đối diện nhau. Khi một vật thể đi qua và làm gián đoạn tia sáng giữa bộ phát và bộ thu, cảm biến có thể tạo tín hiệu chuyển mạch đến hệ thống điều khiển.

Cấu hình thu-phát thường phù hợp với các ứng dụng cần phát hiện vật thể rõ ràng trên dây chuyền tự động hóa.

Hai ngõ ra PNP

Thiết bị được trang bị 2 ngõ ra chuyển mạch kỹ thuật số, đều sử dụng transistor PNP.

Ngõ ra 1: Light switching
Ngõ ra 2: Dark switching

Việc có hai cách chuyển mạch giúp LE328/4P-M12 có thể đáp ứng các yêu cầu tín hiệu khác nhau trong hệ thống điều khiển.

Tốc độ chuyển mạch cao

LE328/4P-M12 có tần số chuyển mạch tối đa 500 Hz và thời gian đáp ứng 1 ms, phù hợp với các ứng dụng phát hiện vật thể trên dây chuyền có tốc độ vận hành cao.

Kết nối M12 4-pin

Sản phẩm sử dụng đầu nối M12 male 4-pin A-coded, giúp việc kết nối cảm biến với hệ thống dây dẫn công nghiệp thuận tiện và phù hợp với các hệ thống cảm biến sử dụng chuẩn M12.

Thiết kế phù hợp môi trường công nghiệp

LE328/4P-M12 có cấp bảo vệ IP67, hỗ trợ bảo vệ chống đảo cực và ngắn mạch. Thiết bị có thể hoạt động trong khoảng nhiệt độ -40 … 60 °C, phù hợp với nhiều điều kiện môi trường sản xuất.

Ứng dụng LE328/4P-M12

Leuze LE328/4P-M12 có thể được sử dụng trong nhiều hệ thống tự động hóa công nghiệp như:

Phát hiện sản phẩm trên băng tải.
Đếm sản phẩm trong dây chuyền sản xuất.
Phát hiện vật thể trong máy tự động.
Kiểm tra sự hiện diện của sản phẩm.
Máy đóng gói và phân loại.
Hệ thống vận chuyển vật liệu.
Dây chuyền lắp ráp tự động.
Hệ thống intralogistics.
Máy móc và thiết bị công nghiệp.

Do LE328/4P-M12 là bộ thu, khi lựa chọn sản phẩm cần xác định chính xác bộ phát tương thích để đảm bảo khoảng cách hoạt động và khả năng vận hành của toàn bộ hệ thống.

LE328/4P-M12 và LS328/9D-M12

LE328/4P-M12 có thể được sử dụng trong cấu hình cảm biến thu-phát với bộ phát tương ứng. Với sản phẩm LS328/9D-M12 | 50122702, đây cũng là bộ phát thuộc Series 328 mà bạn đã gửi trước đó.

Tuy nhiên, khi ghép cặp thực tế cần đối chiếu catalogue/datasheet của Leuze để xác nhận chính xác khả năng tương thích giữa transmitter và receiver, thay vì chỉ dựa vào cùng Series.

Kết luận

LE328/4P-M12 | 50122709 là bộ thu cảm biến quang điện thu-phát Leuze, thuộc Series 328. Sản phẩm nổi bật với 2 ngõ ra PNP, tần số chuyển mạch 500 Hz, thời gian đáp ứng 1 ms, kết nối M12 4-pin và cấp bảo vệ IP67. Đây là thiết bị phù hợp cho các ứng dụng phát hiện vật thể và kiểm soát sản phẩm trong hệ thống tự động hóa công nghiệp.

Thông tin sản phẩm chính hãng: Leuze – LE328/4P-M12 | 50122709
