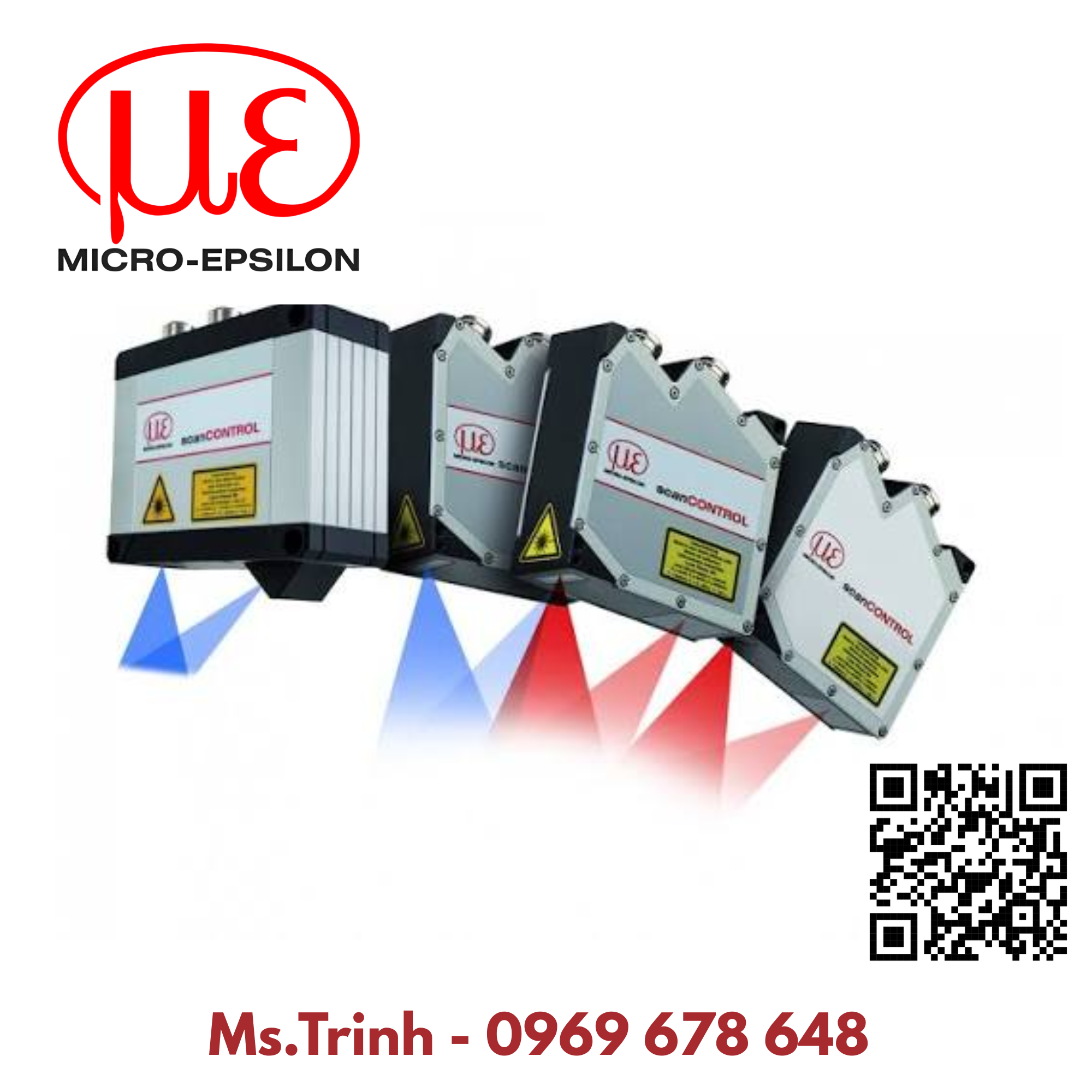

LLT2950-10/BL Micro-Epsilon Vietnam – Máy quét laser Blue Laser

LLT2950-10/BL Micro-Epsilon Vietnam là máy quét biên dạng laser thuộc dòng scanCONTROL 2950, được phát triển cho các ứng dụng đo kiểm 2D/3D với yêu cầu cao về độ chính xác và tốc độ. Model sử dụng Blue Laser với vùng đo Z 8 mm, line linearity đến 1 µm, 1.280 điểm/profile và tốc độ đo lên đến 2.000 Hz. Thiết bị có giao tiếp Ethernet, phù hợp tích hợp vào máy tự động, robot và hệ thống kiểm tra chất lượng trực tuyến.

Để tìm hiểu thêm các giải pháp đo không tiếp xúc, khách hàng có thể tham khảo Micro-Epsilon chính hãng, nhà sản xuất chuyên về cảm biến và hệ thống đo lường công nghiệp.

LLT2950-10/BL là gì?

LLT2950-10/BL thuộc dòng scanCONTROL 29×0, nhóm laser profile scanner nhỏ gọn của Micro-Epsilon. Thiết bị tạo ra một đường laser trên bề mặt vật thể và thu nhận hình ảnh của đường laser để xác định biên dạng bề mặt theo không gian.

Khác với cảm biến khoảng cách laser chỉ trả về một giá trị khoảng cách đơn, laser scanner có thể thu được nhiều điểm trên một profile. Khi vật thể hoặc scanner chuyển động, các profile liên tiếp có thể được sử dụng để tạo dữ liệu hình học phục vụ đo kích thước, kiểm tra biên dạng và phát hiện sai lệch.

Dòng scanCONTROL 29×0 được Micro-Epsilon thiết kế cho cả ứng dụng static, dynamic và robotic, với bộ điều khiển được tích hợp trong housing nhằm đơn giản hóa việc đấu nối và tích hợp cơ khí.

Nguyên lý sensing Blue Laser

Điểm đáng chú ý của LLT2950-10/BL là sử dụng Blue Laser. Tia laser được chiếu thành một đường trên bề mặt cần đo. Hệ thống quang học bên trong scanner thu nhận vị trí của đường laser trên cảm biến hình ảnh và tính toán tọa độ profile.

Công nghệ Blue Laser đặc biệt hữu ích trong những ứng dụng cần đo các chi tiết có bề mặt khó đo bằng laser thông thường. Micro-Epsilon cung cấp phiên bản Blue Laser của scanCONTROL 29×0 cho các ứng dụng đo có yêu cầu độ phân giải cao.

Sau mỗi lần quét, thiết bị tạo ra profile gồm nhiều điểm dữ liệu. Với 1.280 points/profile, LLT2950-10/BL có khả năng mô tả chi tiết hình học của bề mặt trong vùng đo nhỏ.

Measurement Range và độ chính xác

LLT2950-10/BL có measuring range theo trục Z là 8 mm, với vùng đo bắt đầu tại khoảng 52,5 mm, trung tâm khoảng 56,5 mm và kết thúc khoảng 60,5 mm. Vùng đo theo trục X bắt đầu khoảng 9,4 mm và trung tâm khoảng 10 mm.

Line linearity theo trục Z đạt 1 µm, tương đương khoảng ±0,0125% theo thông số catalogue. Đây là thông số quan trọng khi scanner được sử dụng để kiểm tra kích thước và hình học của các chi tiết có dung sai nhỏ.

Thông số kỹ thuật LLT2950-10/BL

Thông số	LLT2950-10/BL
Thương hiệu	Micro-Epsilon
Series	scanCONTROL 2950
Công nghệ	Blue Laser
Measuring range Z	8 mm
Z measuring range	52,5 – 60,5 mm
Line linearity Z	1 µm
Points/profile	1.280
Measuring speed	Up to 2.000 Hz
Profile interface	Ethernet
Phần mềm	Configuration Tools, 3D View
Integration	C/C++/C#, LabVIEW

Các thông số trên được đối chiếu từ tài liệu scanCONTROL 29×0 và trang sản phẩm của Micro-Epsilon.

Output và tích hợp hệ thống

Ethernet là giao diện profile chính của LLT2950-10/BL, cho phép truyền dữ liệu đo tới máy tính hoặc hệ thống điều khiển. Scanner có thể được tích hợp với phần mềm và môi trường lập trình như C/C++/C#, LabVIEW, đồng thời hỗ trợ các công cụ cấu hình và hiển thị dữ liệu của Micro-Epsilon.

Nhờ tốc độ đo lên đến 2.000 Hz, thiết bị phù hợp với những dây chuyền cần thu thập profile liên tục khi sản phẩm di chuyển. Dòng scanCONTROL 29×0 cũng đạt tốc độ xử lý dữ liệu cao, với measuring rate của series lên đến 2.560.000 points/second tùy model.

Ứng dụng LLT2950-10/BL Micro-Epsilon

LLT2950-10/BL có thể được sử dụng trong nhiều hệ thống automated inspection như:

Đo chiều cao, khoảng cách và kích thước chi tiết.
Kiểm tra step, gap, edge và angle.
Kiểm tra biên dạng bề mặt.
Phát hiện sai lệch hình học.
Kiểm tra sản phẩm trên dây chuyền sản xuất.
Đo profile các chi tiết cơ khí.
Kiểm tra bằng robot.
Đo kiểm các bề mặt kim loại hoặc vật liệu cần Blue Laser.
Inline quality inspection trong hệ thống tự động hóa.

Micro-Epsilon xác nhận scanCONTROL 29×0 có thể thực hiện các phép đo như angles, steps, gaps, distances và extreme values, đồng thời phù hợp cho ứng dụng tĩnh, động và robot.

LLT2950-10/BL Micro-Epsilon Vietnam

LLT2950-10/BL Micro-Epsilon Vietnam là giải pháp laser profile scanner dành cho đo kiểm công nghiệp với vùng đo nhỏ, line linearity 1 µm, 1.280 điểm/profile và tốc độ đo đến 2.000 Hz. Việc sử dụng Blue Laser cùng giao tiếp Ethernet giúp thiết bị phù hợp với các hệ thống 2D/3D measurement, robotic inspection và automated quality control.

Khi lựa chọn LLT2950-10/BL, cần xác định khoảng cách lắp đặt, vùng đo, vật liệu bề mặt, tốc độ chuyển động của sản phẩm và phương thức tích hợp dữ liệu để đảm bảo scanner đáp ứng đúng yêu cầu ứng dụng.
