1. Giới thiệu sản phẩm

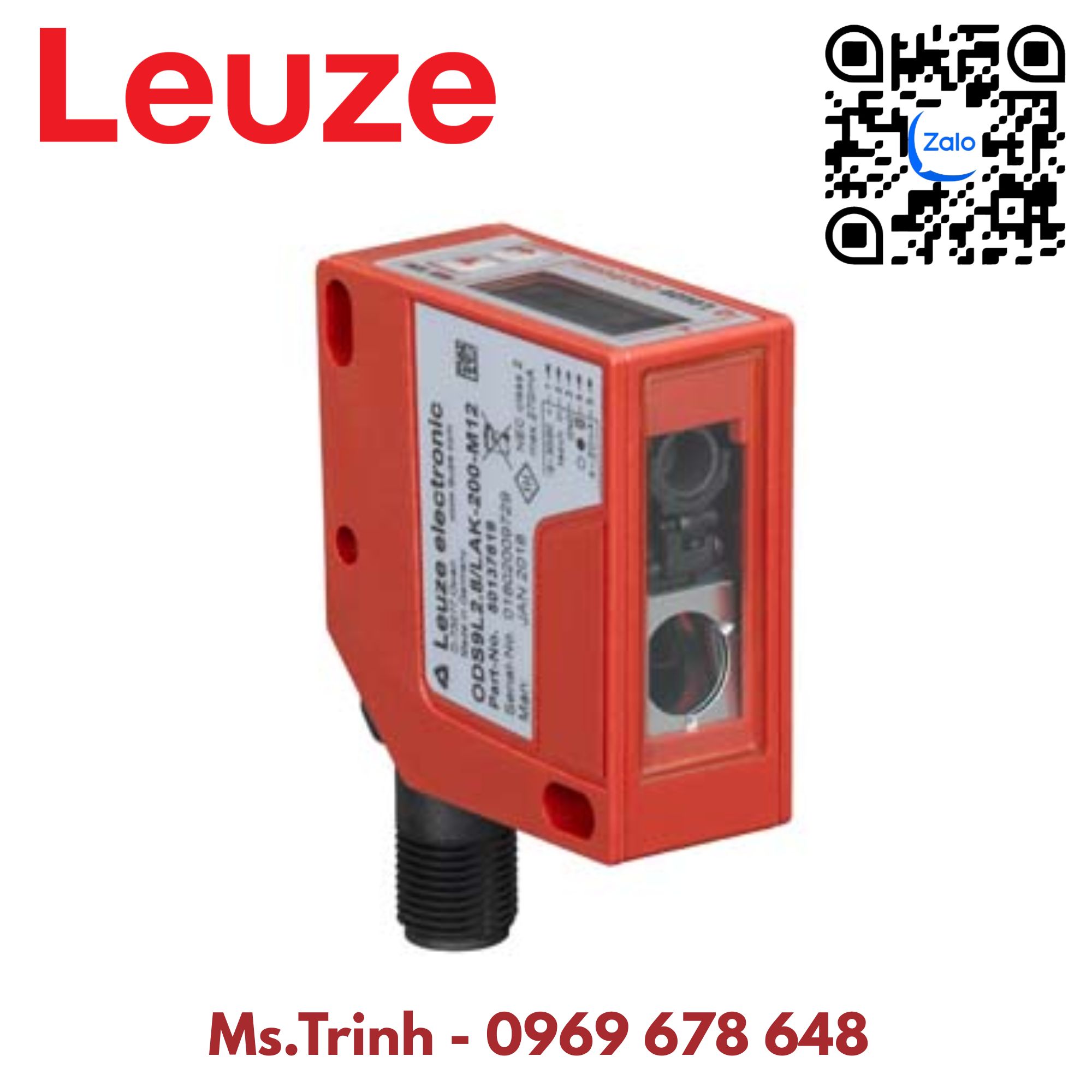

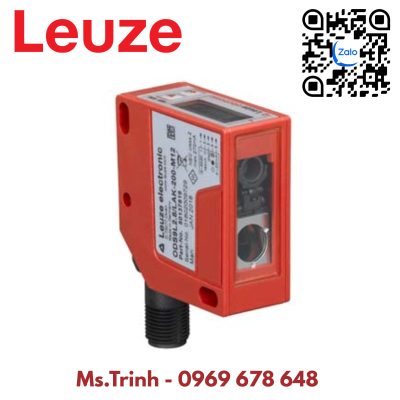

ODS9L2.8/LAK-450-M12 | PN 50137818 là cảm biến đo khoảng cách quang (Optical Distance Sensor) thuộc dòng 9 của Leuze. Thiết bị sử dụng công nghệ triangulation với laser đỏ bước sóng 650 nm, cho phép đo khoảng cách chính xác trong phạm vi 50 … 450 mm.

Model này được thiết kế cho các ứng dụng như đo kích thước vật thể, kiểm soát mức điền đầy và đo chiều dài vật liệu trong quá trình cắt. Thiết bị có giao tiếp IO-Link, hỗ trợ cấu hình và truyền dữ liệu thuận tiện trong hệ thống tự động hóa.

2. Thông số kỹ thuật

Thông số	ODS9L2.8/LAK-450-M12
Code	ODS9L2.8/LAK-450-M12
Part No. (PN)	50137818
Series	9
Loại	Optical distance sensor
Nguyên lý đo	Triangulation
Nguồn sáng	Laser đỏ
Bước sóng	650 nm
Cấp laser	Class 2
Phạm vi đo	50 … 450 mm
Độ phân giải	0.1 mm
Độ chính xác	1%
Độ lặp lại	0.1 mm
Drift nhiệt độ	0.02%/K
Điện áp cấp	18 … 30 VDC
Ngõ vào	1 digital input
Ngõ ra analog	1, configurable
Ngõ ra digital	1, Push-pull
Thời gian đáp ứng	1 ms
Giao tiếp	IO-Link COM3
Chuẩn IO-Link	V1.1
Kết nối	M12, 5-pin, A-coded
Kích thước (W × H × L)	21 × 50 × 50 mm
Trọng lượng	50 g
Cấp bảo vệ	IP67
Nhiệt độ hoạt động	-20 … +50 °C

Thông số được đối chiếu từ dữ liệu kỹ thuật trên trang sản phẩm Leuze.

3. Đặc điểm nổi bật

ODS9L2.8/LAK-450-M12 có thiết kế nhỏ gọn với kích thước 21 × 50 × 50 mm, trọng lượng chỉ 50 g, thuận tiện lắp đặt trên máy móc và dây chuyền sản xuất.

Cảm biến sử dụng laser đỏ với điểm sáng khoảng 1 mm tại khoảng cách 450 mm, độ phân giải 0.1 mm và độ lặp lại 0.1 mm. Giao tiếp IO-Link COM3 với thời gian chu kỳ tối thiểu 0.5 ms hỗ trợ trao đổi dữ liệu và cấu hình cảm biến trong hệ thống điều khiển.

4. Ứng dụng

ODS9L2.8/LAK-450-M12 | 50137818 có thể sử dụng trong các ứng dụng:

• Đo khoảng cách và kích thước vật thể.
• Kiểm soát mức điền đầy.
• Đo chiều dài vật liệu trước hoặc trong quá trình cắt.
• Kiểm tra vị trí vật thể trên dây chuyền tự động.
• Các hệ thống máy cần cảm biến đo khoảng cách kết nối IO-Link.

Leuze cũng xác định trực tiếp các ứng dụng chính của model này gồm fill-level monitoring, length measurement in material cutting và object measurement.

5. Kết luận

ODS9L2.8/LAK-450-M12 | PN 50137818 là cảm biến đo khoảng cách quang nhỏ gọn, sử dụng công nghệ triangulation, phạm vi đo 50 … 450 mm và độ phân giải 0.1 mm. Kết hợp với IO-Link COM3, ngõ ra analog và digital Push-pull, sản phẩm phù hợp cho nhiều hệ thống đo lường và tự động hóa công nghiệp.
