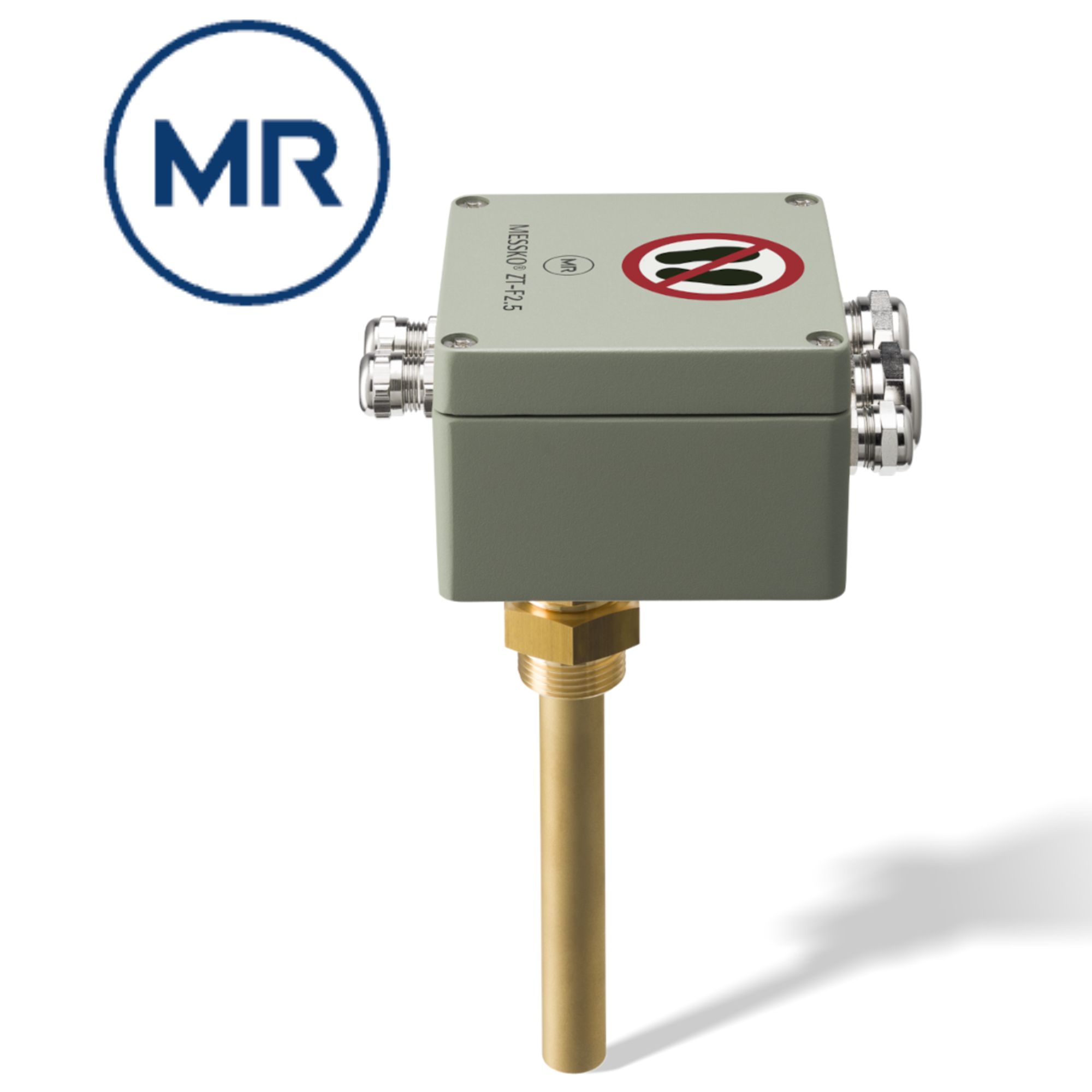

ZT-F2 MESSKO Vietnam – Bộ truyền nhiệt độ máy biến áp
ZT-F2 MESSKO Vietnam là transformer temperature transmitter được sử dụng kết hợp với nhiệt kế chỉ thị MESSKO TRASY2 để đo và mô phỏng nhiệt độ điểm nóng của cuộn dây máy biến áp. Thiết bị thực hiện phép đo gián tiếp: nhiệt độ dầu được đo thực tế, trong khi nhiệt độ winding hot-spot được mô phỏng dựa trên dòng tải của máy biến áp thông qua một điện trở gia nhiệt. Gradient giữa nhiệt độ dầu và điểm nóng cuộn dây có thể được thiết lập bằng các công tắc DIP.
Đặc điểm nổi bật ZT-F2 MESSKO
- Transformer temperature transmitter: Thiết bị chuyên dụng cho hệ thống giám sát nhiệt độ máy biến áp.
- Mô phỏng nhiệt độ điểm nóng: Tạo mức tăng nhiệt tương ứng với tải máy biến áp để biểu diễn nhiệt độ hot-spot của cuộn dây.
- Kết hợp với MESSKO TRASY2: Được thiết kế để sử dụng cùng nhiệt kế dạng kim TRASY2.
- Điều chỉnh gradient bằng DIP switch: Cho phép cấu hình nhanh gradient giữa nhiệt độ dầu và nhiệt độ điểm nóng cuộn dây.
- Đầu ra analog 4–20 mA: Có thể truyền tín hiệu nhiệt độ về hệ thống điều khiển hoặc giám sát từ xa.
- Tùy chọn PT100: Có phiên bản hỗ trợ điện trở đo PT100 cho nhu cầu truyền tín hiệu nhiệt độ.
- Nguồn cấp 10–30 VDC: Phù hợp với nhiều hệ thống điều khiển và giám sát công nghiệp.
- Tải đầu ra cao: Với nguồn 24 VDC, tải tối đa của vòng dòng 4–20 mA lên đến 750 Ω.
- Thiết kế chắc chắn: Phù hợp cho các điều kiện vận hành công nghiệp và ứng dụng máy biến áp.
- Lắp đặt linh hoạt: Tương thích với các thermometer pocket thông dụng theo EN 50216-4.
Ứng dụng của ZT-F2 MESSKO
- Giám sát nhiệt độ cuộn dây máy biến áp.
- Mô phỏng nhiệt độ hot-spot dựa trên dòng tải của máy biến áp.
- Sử dụng trong hệ thống nhiệt kế MESSKO TRASY2.
- Truyền tín hiệu nhiệt độ 4–20 mA về tủ điều khiển hoặc hệ thống SCADA.
- Ứng dụng trong các trạm biến áp và hệ thống điện công nghiệp.
- Giám sát nhiệt độ máy biến áp phân phối và máy biến áp công suất.
- Phù hợp cho các hệ thống cần kết hợp đo nhiệt độ dầu và mô phỏng nhiệt độ winding.
Thông số kỹ thuật ZT-F2 MESSKO
| Thông số | Chi tiết |
|---|---|
| Hãng sản xuất | MESSKO |
| Model | ZT-F2 |
| Phiên bản hiện hành | ZT-F2.1 |
| Loại thiết bị | Transformer temperature transmitter |
| Chức năng | Đo gián tiếp và mô phỏng nhiệt độ hot-spot |
| Ứng dụng kết hợp | MESSKO TRASY2 |
| Nguyên lý | Mô phỏng gradient nhiệt độ theo dòng tải |
| Điều chỉnh gradient | DIP switch |
| Đầu ra analog | 4–20 mA |
| Tùy chọn cảm biến | PT100 |
| Nguồn cấp | 10–30 VDC |
| Tải tối đa | 750 Ω tại 24 VDC |
| Dải đo | 0…160°C / -20…140°C / tùy chọn khác |
| Độ chính xác | ±3°C |
| Giao diện | 4–20 mA / PT100 tùy cấu hình |
| Lắp đặt | Thermometer pocket |
| Ứng dụng | Máy biến áp, hệ thống điện công nghiệp |
Các thông số về nguồn cấp, đầu ra 4–20 mA, PT100 và dải đo được đối chiếu từ thông tin sản phẩm MESSKO/MR.
Hãng sản xuất: MESSKO – Maschinenfabrik Reinhausen
Website: Process Instrument Expert
