1. Giới thiệu sản phẩm

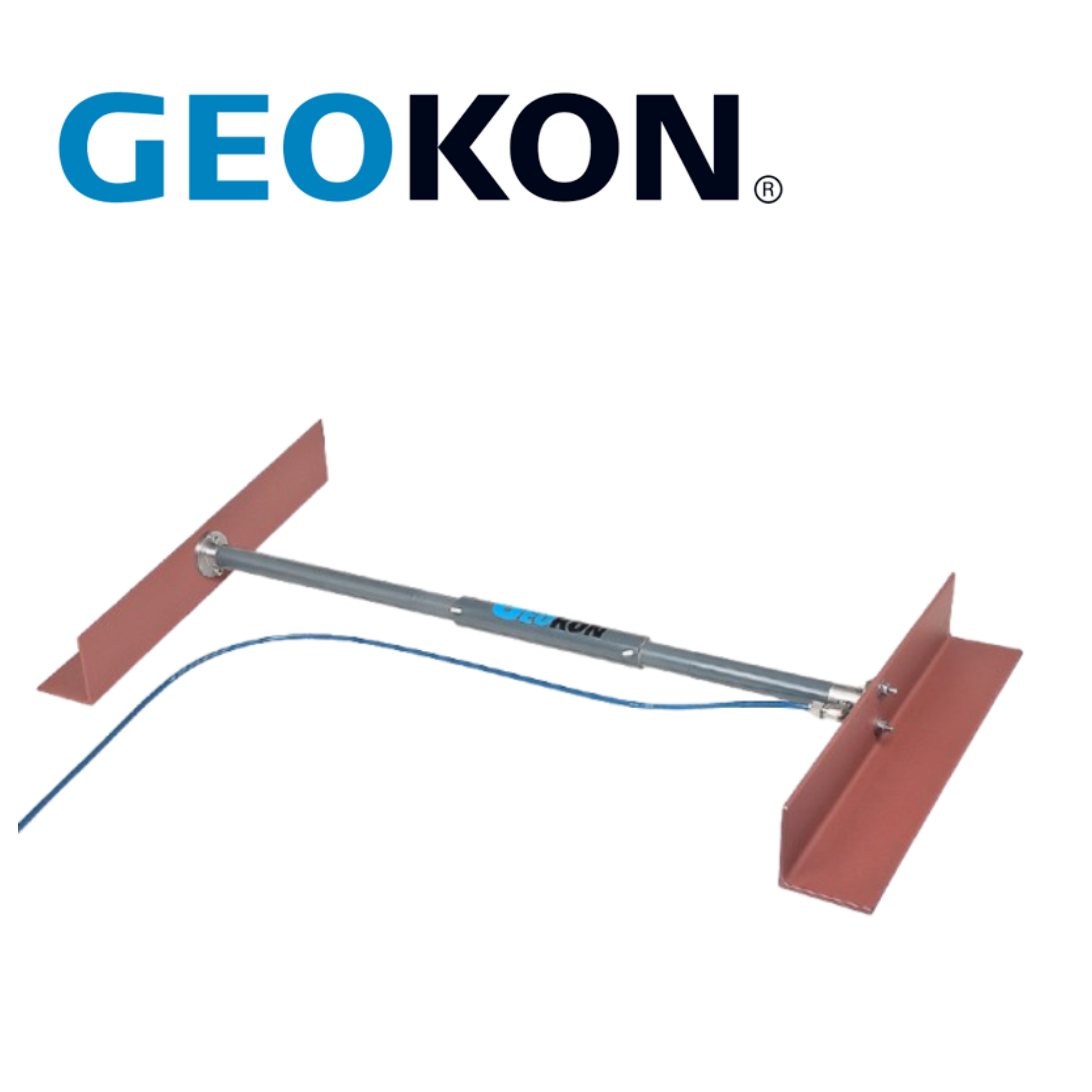

4435 GEOKON Vietnam là cảm biến đo biến dạng đất dạng dây rung (Vibrating Wire Soil Extensometer) của GEOKON. Thiết bị được thiết kế chủ yếu để theo dõi biến dạng ngang và độ lún của nền đất, đất đắp và đá đắp trong các công trình địa kỹ thuật.
Điểm đặc biệt của 4435 là các cảm biến có thể liên kết nối tiếp thành một chuỗi dài, từ đó tạo thành một tuyến quan trắc liên tục để theo dõi toàn bộ biên dạng biến dạng hoặc lún của công trình.
Tên thiết bị tiếng Việt: Cảm biến đo biến dạng đất dây rung / Extensometer đo biến dạng nền đất.
2. Đặc điểm nổi bật
- Sử dụng nguyên lý Vibrating Wire.
- Đo biến dạng ngang và chuyển vị của nền đất.
- Có thể theo dõi cả biến dạng và độ lún của đất đắp.
- Các cảm biến có thể ghép nối thành chuỗi đo dài.
- Phù hợp cho quan trắc đập đất, đập đá và nền đắp.
- Có thể kết nối với GK-404, GK-405 hoặc Data Logger GEOKON.
- Cáp tín hiệu có thể kéo về vị trí đọc dữ liệu từ xa.
- Phù hợp cho quan trắc dài hạn.
3. Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Model | 4435 |
| Hãng sản xuất | GEOKON |
| Loại thiết bị | Vibrating Wire Soil Extensometer |
| Nguyên lý | Vibrating Wire |
| Dải đo tiêu chuẩn | 25 / 50 / 100 / 150 / 300 mm |
| Độ phân giải | 0,025% F.S. |
| Độ chính xác | ±0,1% F.S. |
| Độ phi tuyến | <0,5% F.S. |
| Nhiệt độ hoạt động | -20 đến +80°C |
| Chiều dài gauge tối thiểu | 610 mm |
| Đường kính ống | 27 mm |
| Đường kính khớp trượt | 33 mm |
| Kích thước flange | 610 × 75 × 75 mm |
| Thiết bị đọc | GK-404 / GK-405 |
| Data Logger | GEOKON 8600 Series |
Các dải đo tiêu chuẩn và thông số trên được GEOKON công bố cho Model 4435; các dải đo khác có thể được cung cấp theo yêu cầu.
List code giá tốt
- 4435-25MM
- 4435-50MM
- 4435-100MM
- 4435-150MM
- 4435-300MM
4. Ứng dụng trong quan trắc
Quan trắc đập đất và đập đá
Đây là ứng dụng chính của 4435. Các cảm biến được lắp nối tiếp trong phần đất đắp của đập để theo dõi biến dạng ngang trong quá trình thi công cũng như trong giai đoạn vận hành.
Khi nhiều cảm biến được ghép thành một chuỗi, hệ thống có thể tạo ra profile biến dạng dọc theo khu vực cần quan trắc.
Theo dõi độ lún nền đắp
4435 có thể được sử dụng để theo dõi sự thay đổi hình học của nền đất trong quá trình chịu tải. Dữ liệu từ cảm biến giúp xác định các khu vực có biến dạng hoặc lún đáng kể.
Điều này đặc biệt hữu ích trong các công trình có quá trình đắp đất kéo dài hoặc chịu tải trọng lớn.
Quan trắc đường và nền đường
GEOKON cũng chỉ ra Model 4435 có ứng dụng trong việc theo dõi biến dạng của đường, nền đắp và các khu vực chịu tải bổ sung (surcharges).
Thiết bị giúp theo dõi sự thay đổi của nền theo thời gian thay vì chỉ kiểm tra cao độ tại từng thời điểm riêng biệt.
Quan trắc công trình địa kỹ thuật
4435 phù hợp với các dự án cần theo dõi biến dạng trong:
- Đập đất.
- Đập đá.
- Nền đường.
- Nền đắp.
- Khu vực gia tải.
- Các công trình địa kỹ thuật cần theo dõi biến dạng dài hạn.
Với các ứng dụng trong lỗ khoan hoặc đập RCC, GEOKON khuyến nghị xem xét Model 4430 Deformation Meter thay vì 4435.
5. Vai trò trong hệ thống quan trắc
4435 là cảm biến đo biến dạng/độ dịch chuyển, không phải bộ dồn kênh hay Data Logger.
Bên trong mỗi cụm 4435 có Model 4450 Vibrating Wire Displacement Transducer. Khi khoảng cách giữa hai flange thay đổi, dây rung bên trong bị thay đổi sức căng, làm thay đổi tần số dao động. Tần số này được truyền qua cáp đến thiết bị đọc để chuyển đổi thành giá trị dịch chuyển.
Cấu hình hệ thống:
4435 → Cáp tín hiệu → GK-404/GK-405 hoặc Data Logger → Hệ thống quan trắc
Khi nhiều 4435 được liên kết:
4435 + 4435 + 4435 + 4435 → Chuỗi đo biến dạng → Data Logger → Phần mềm quan trắc
Đây chính là ưu điểm quan trọng của Model 4435: không chỉ đo một điểm mà có thể tạo thành chuỗi cảm biến để theo dõi toàn bộ profile biến dạng của nền đắp hoặc đập.
Website hãng: GEOKON – Model 4435
Website cung cấp tại Việt Nam: Process Instrument Expert
