CA550 Yokogawa Vietnam

1. Giới thiệu sản phẩm

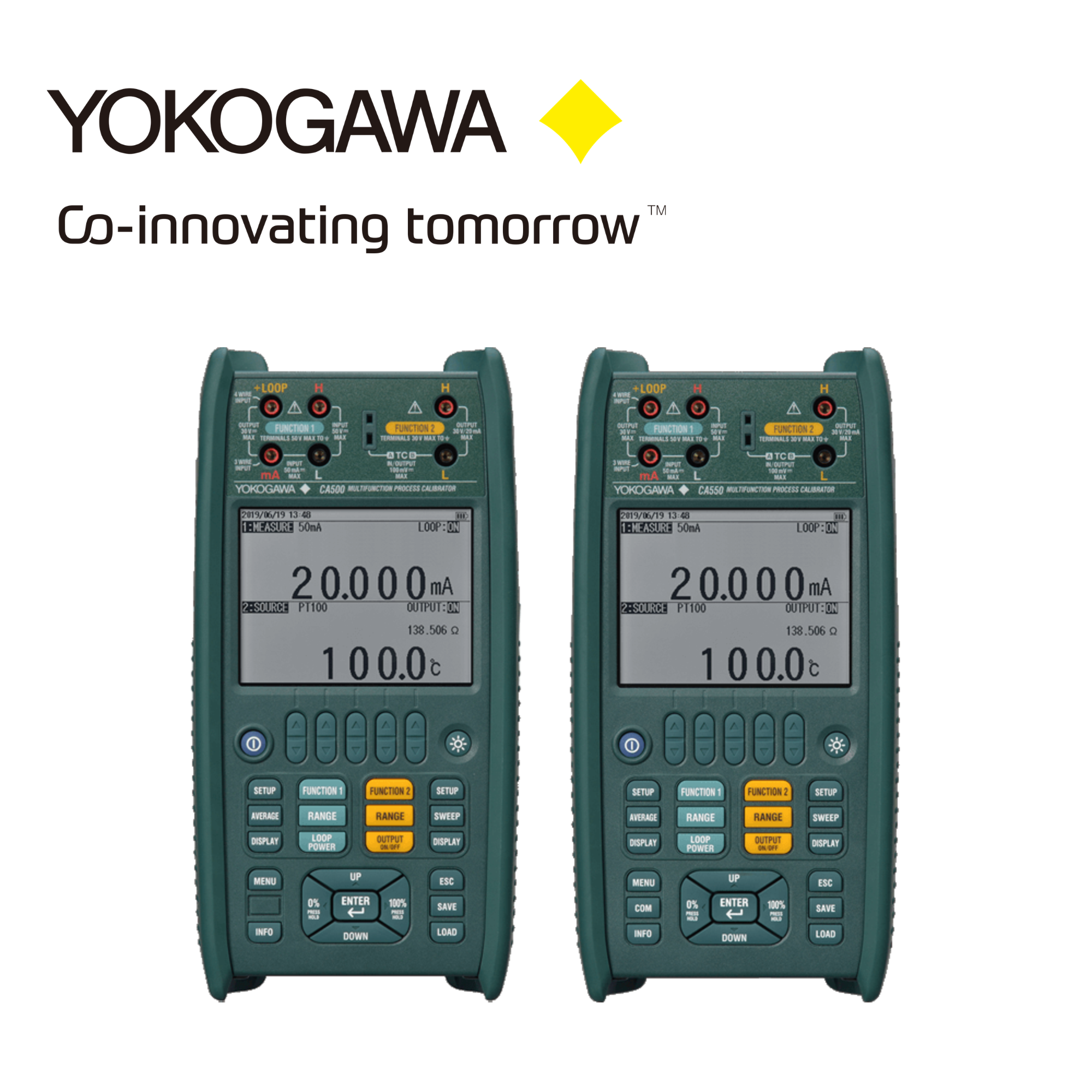

CA550 Yokogawa Vietnam là bộ hiệu chuẩn quá trình đa chức năng (Multi-function Process Calibrator) của Yokogawa Test & Measurement, được thiết kế để kiểm tra, mô phỏng và hiệu chuẩn các thiết bị đo lường quá trình ngay tại hiện trường.

Thiết bị có khả năng phát và đo nhiều loại tín hiệu gồm điện áp DC, dòng DC, điện trở, RTD, thermocouple, tần số và xung. Nhờ đó, CA550 có thể sử dụng cho nhiều thiết bị đo khác nhau thay vì phải sử dụng nhiều bộ calibrator riêng biệt.

Điểm đáng chú ý của CA550 là độ chính xác cao hơn phiên bản CA500, với độ chính xác 0,010% đối với DC current, 0,015% đối với resistance và 0,1°C đối với RTD.

2. Đặc điểm nổi bật

• Bộ hiệu chuẩn đa chức năng cho thiết bị đo quá trình.
• Có khả năng source và measure nhiều loại tín hiệu.
• Hỗ trợ:
  • DC Voltage
  • DC Current
  • Resistance
  • RTD
  • Thermocouple
  • Frequency
  • Pulse
• Hỗ trợ 17 loại Thermocouple theo các tiêu chuẩn JIS/IEC/DIN/ASTM/GOST R.
• Hỗ trợ 14 loại RTD theo JIS/IEC/GOST R.
• Độ chính xác DC current lên đến 0,010%.
• Độ chính xác resistance 0,015%.
• Độ chính xác RTD 0,1°C.
• Có chức năng Linear Sweep, Step Sweep và Program Sweep.
• CA550 hỗ trợ Automatic Input/Output Testing.
• Kết quả hiệu chuẩn có thể lưu dưới dạng CSV.
• Có tùy chọn HART communication trên cấu hình CA550 phù hợp.

3. Thông số kỹ thuật

CA550 còn có khả năng lưu các thông tin như giá trị tạo, giá trị đo, sai số, thời gian và kết quả Pass/Fail trong quá trình kiểm tra tự động.

4. Ứng dụng trong đo lường và hiệu chuẩn

Hiệu chuẩn transmitter

CA550 có thể được sử dụng để kiểm tra các pressure transmitter, temperature transmitter, flow transmitter và process transmitter thông qua việc phát hoặc đo tín hiệu điện tương ứng.

Ví dụ, kỹ thuật viên có thể cấp tín hiệu dòng hoặc điện áp vào thiết bị cần kiểm tra, sau đó so sánh tín hiệu đầu ra để xác định sai số.

Kiểm tra vòng lặp 4–20 mA

Trong hệ thống điều khiển quá trình, tín hiệu 4–20 mA là một trong những tín hiệu phổ biến nhất.

CA550 có thể hỗ trợ kiểm tra tín hiệu dòng và đánh giá đáp ứng của thiết bị trong từng điểm của dải đo, chẳng hạn:

4 mA → 8 mA → 12 mA → 16 mA → 20 mA

Điều này giúp kỹ thuật viên xác định nhanh tình trạng của transmitter và loop.

Hiệu chuẩn cảm biến nhiệt độ

CA550 hỗ trợ nhiều loại Thermocouple và RTD, do đó có thể sử dụng để mô phỏng hoặc đo tín hiệu từ các cảm biến nhiệt độ.

Thiết bị phù hợp cho việc kiểm tra:

• Temperature transmitter.
• RTD transmitter.
• Thermocouple transmitter.
• Temperature indicator.
• Temperature controller.

Kiểm tra thiết bị hiện trường

CA550 được Yokogawa định hướng cho công việc field calibration, giúp kỹ thuật viên thực hiện kiểm tra thiết bị ngay tại hiện trường thay vì phải tháo thiết bị và đưa về phòng calibration.

Ứng dụng phổ biến trong:

• Nhà máy dầu khí.
• Nhà máy hóa chất.
• Nhà máy điện.
• Nhà máy thép.
• Nhà máy giấy.
• Nhà máy thực phẩm.
• Hệ thống xử lý nước.

Tự động hóa quy trình hiệu chuẩn

Một điểm khác biệt của CA550 là chức năng Automatic Input/Output Testing.

Người dùng có thể thiết lập các giá trị source theo từng bước. CA550 tự động thực hiện phép kiểm tra và lưu kết quả gồm giá trị tạo, giá trị đo, sai số và Pass/Fail vào bộ nhớ dưới dạng CSV. Dữ liệu sau đó có thể chuyển sang máy tính thông qua USB.

Hiệu chuẩn thiết bị HART

Với cấu hình có tùy chọn HART phù hợp, CA550 có thể thực hiện các chức năng giao tiếp HART như loop test, đọc PV, Tag No., LRV, URV, damping và một số thao tác trim.

Điều này giúp CA550 không chỉ kiểm tra tín hiệu điện mà còn hỗ trợ kỹ thuật viên làm việc với các thiết bị đo quá trình có giao tiếp kỹ thuật số.

5. Vai trò trong hệ thống quản lý thiết bị đo

CA550 có thể được xem là một thiết bị kiểm tra và hiệu chuẩn di động, phục vụ công việc bảo trì và calibration tại hiện trường.

Quy trình cơ bản:

CA550 → Phát tín hiệu chuẩn → Thiết bị cần kiểm tra → Đo tín hiệu phản hồi → Đánh giá sai số → Lưu kết quả

Với khả năng source/measure nhiều loại tín hiệu và chức năng kiểm tra tự động, thiết bị phù hợp cho các bộ phận Instrumentation, Maintenance, Calibration và Commissioning trong nhà máy.

CA550 cũng được thiết kế theo hướng nhỏ gọn, chắc chắn cho công việc hiện trường; tài liệu Yokogawa công bố thời lượng pin có thể lên đến 16 giờ tùy điều kiện sử dụng.
