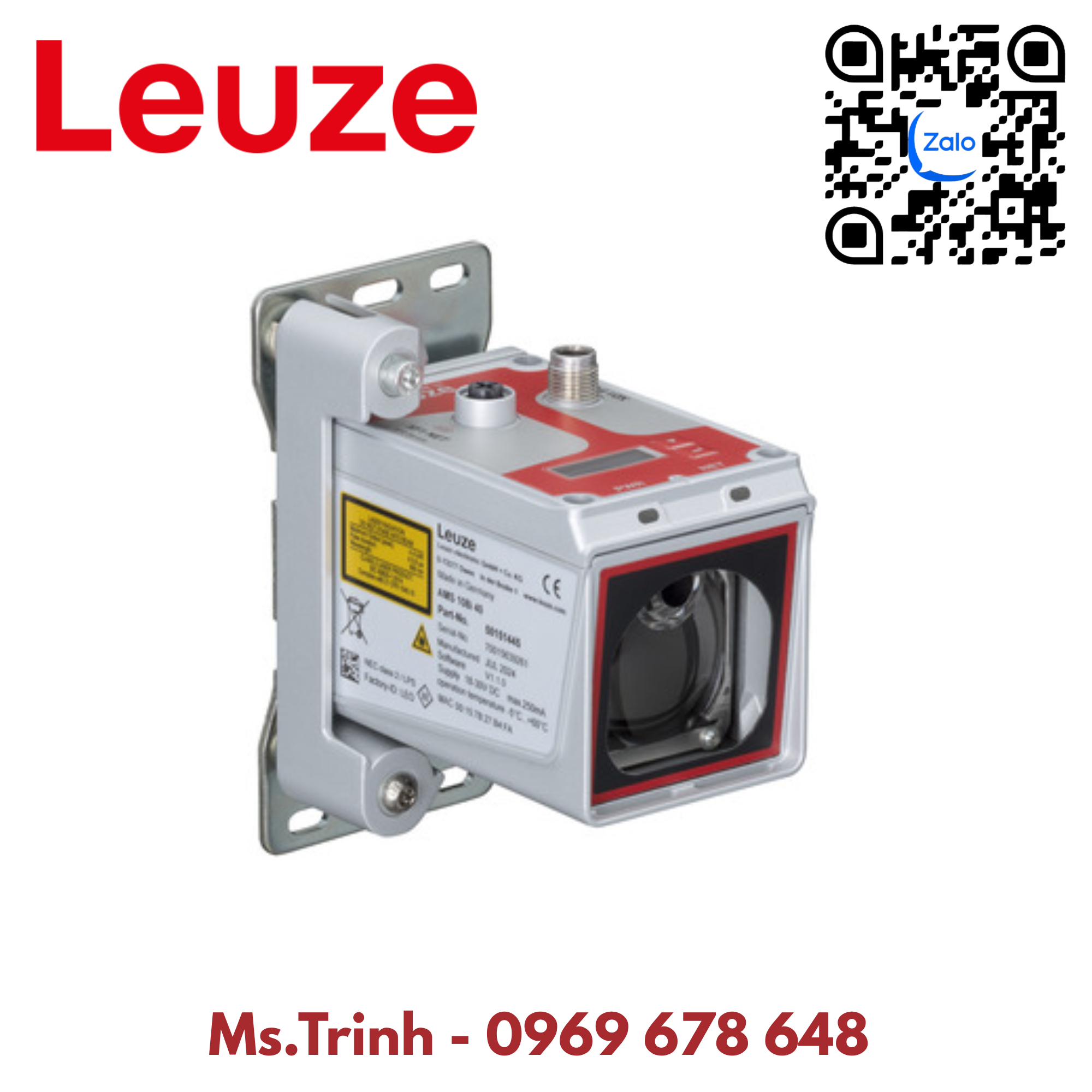

AMS 108i 40 BTA H | 50151443 – Leuze Vietnam

Giới thiệu sản phẩm

AMS 108i 40 BTA H | 50151443 là cảm biến định vị quang học thuộc dòng AMS 100i của Leuze, được thiết kế để xác định vị trí chính xác của các thiết bị chuyển động trong hệ thống tự động hóa công nghiệp. Sản phẩm sử dụng công nghệ laser đỏ và phương pháp đo quang học không tiếp xúc, phù hợp với những ứng dụng yêu cầu theo dõi vị trí liên tục.

Model này có tầm đo từ 100 đến 40.000 mm, độ chính xác ±2 mm và tốc độ di chuyển tối đa của đối tượng lên đến 10 m/s. Phiên bản BTA H được trang bị chức năng gia nhiệt, giúp thiết bị hoạt động trong môi trường có nhiệt độ thấp từ -30°C đến 60°C.

AMS 108i 40 BTA H hỗ trợ giao tiếp EtherNet TCP/IP, đồng thời sử dụng đầu nối M12 cho nguồn, tín hiệu và kết nối mạng. Đây là lựa chọn phù hợp cho các hệ thống cần truyền dữ liệu vị trí trực tiếp đến hệ thống điều khiển.

Thông số kỹ thuật

Thông số	AMS 108i 40 BTA H
Hãng sản xuất	Leuze
Model	AMS 108i 40 BTA H
Part No.	50151443
Dòng sản phẩm	AMS 100i
Loại thiết bị	Optical positioning sensor
Nguồn sáng	Laser đỏ
Bước sóng	660 nm
Cấp laser	Class 2, IEC/EN 60825-1:2014
Công suất laser tối đa	0.004 W
Phạm vi đo	100 … 40.000 mm
Độ phân giải	0.001 … 10 mm
Độ chính xác	±2 mm
Độ lặp lại, tầm gần	0.9 mm (3 sigma, ≤500 mm)
Độ lặp lại, tầm xa	0.6 mm (3 sigma, >500 mm)
Tốc độ di chuyển tối đa	10 m/s
Thời gian đáp ứng	14 ms
Điện áp nguồn	18 … 30 VDC
Dòng tiêu thụ tối đa	500 mA tại 24 VDC
Giao tiếp	EtherNet TCP/IP
Kết nối nguồn	M12, 5-pin, A-coded
Kết nối mạng	M12, 4-pin, D-coded
Kích thước	70 × 139 × 118 mm
Vỏ	Kim loại, nhôm đúc
Mặt kính	Glass
Khối lượng	1.100 g
Hiển thị	LCD + LED
Nhiệt độ hoạt động	-30 … 60°C
Độ ẩm tương đối	90%, không ngưng tụ
Cấp bảo vệ	IP65
Cấp bảo vệ điện	Class III
Phê duyệt	UL
Phiên bản đặc biệt	Heating

Các thông số được đối chiếu từ dữ liệu kỹ thuật chính thức của Leuze.

Lợi ích sản phẩm

Định vị chính xác trong khoảng cách dài

Với phạm vi đo 100–40.000 mm và độ chính xác ±2 mm, AMS 108i 40 BTA H có thể đáp ứng các hệ thống cần xác định vị trí chính xác trên khoảng cách tương đối lớn.

Tốc độ di chuyển cao

Thiết bị hỗ trợ tốc độ di chuyển tối đa 10 m/s, phù hợp với các hệ thống tự động hóa có chuyển động nhanh như cầu trục, hệ thống lưu trữ tự động hoặc thiết bị vận chuyển vật liệu.

Giao tiếp EtherNet TCP/IP

Việc tích hợp EtherNet TCP/IP giúp dữ liệu vị trí có thể được đưa vào hệ thống điều khiển và mạng công nghiệp, thuận tiện cho việc giám sát và quản lý chuyển động.

Hoạt động trong môi trường nhiệt độ thấp

Phiên bản BTA H có chức năng gia nhiệt và dải nhiệt độ hoạt động từ -30°C đến 60°C, phù hợp với những môi trường có nhiệt độ thấp hoặc điều kiện vận hành thay đổi.

Kết cấu công nghiệp chắc chắn

Vỏ nhôm đúc, cấp bảo vệ IP65 cùng thiết kế kết nối M12 giúp cảm biến phù hợp với nhiều hệ thống công nghiệp cần thiết bị có kết cấu chắc chắn và khả năng bảo vệ tốt trước môi trường bên ngoài.

Ứng dụng

Theo thông tin từ Leuze, AMS 108i 40 BTA H được sử dụng trong nhiều bài toán định vị công nghiệp, bao gồm:

• Bảo vệ va chạm cho cầu trục và cổng trục.
• Định vị thiết bị trong nhà máy mạ điện.
• Định vị skillet systems và side-tracking skates.
• Định vị stacker crane trong hệ thống kho tự động.
• Hệ thống vận chuyển và lưu trữ vật liệu tự động.
• Các thiết bị chuyển động cần giám sát vị trí liên tục trên khoảng cách dài.

Khi sử dụng sản phẩm, reflective tape phải được đặt mua riêng theo hướng dẫn lựa chọn của Leuze.

Kết luận

AMS 108i 40 BTA H | 50151443 là cảm biến định vị laser thuộc dòng AMS 100i, nổi bật với phạm vi đo lên đến 40 m, độ chính xác ±2 mm, tốc độ di chuyển tối đa 10 m/s và giao tiếp EtherNet TCP/IP. Phiên bản có gia nhiệt giúp thiết bị phù hợp hơn với những môi trường nhiệt độ thấp.

Sản phẩm là giải pháp phù hợp cho các hệ thống cầu trục, cổng trục, stacker crane, thiết bị vận chuyển và hệ thống tự động hóa cần kiểm soát vị trí chính xác và ổn định.
