Giới thiệu sản phẩm

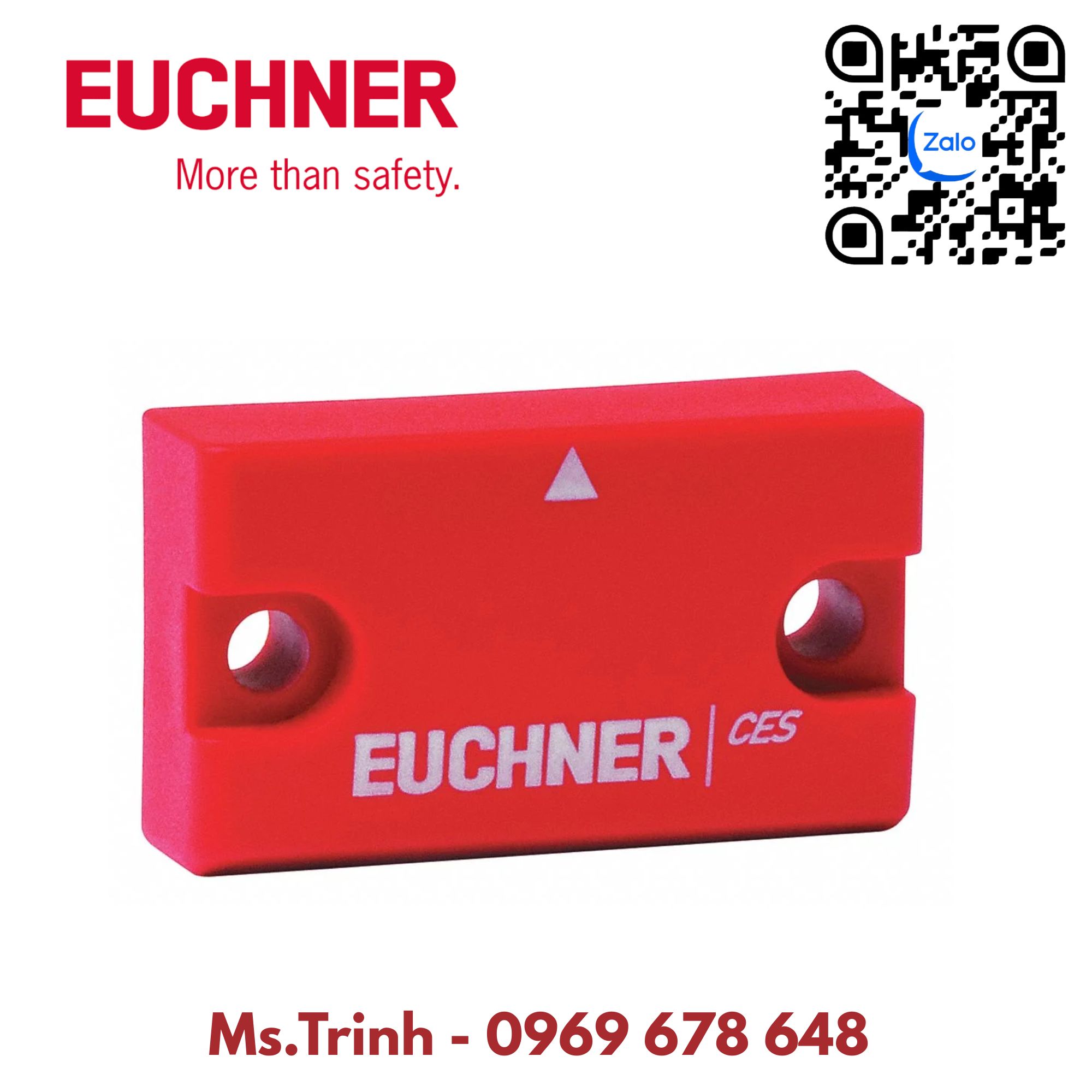

CES-A-BBN-C04-115271 là actuator CES-A-BBN-C04 của EUCHNER, thuộc hệ thống safety switch mã hóa bằng transponder CES. Đây là bộ tác động được lắp trên cửa bảo vệ, nắp máy hoặc cơ cấu bảo vệ và làm việc cùng đầu đọc/safety switch CES tương thích.

Model có thiết kế dạng khối với kích thước 42 × 25 mm, cấp bảo vệ IP67/IP69K, vỏ bằng nhựa PBT và được cấp nguồn cảm ứng thông qua đầu đọc. Sản phẩm đi kèm 2 vít an toàn M4×20 và đế cao su.

Thông số kỹ thuật

Thông số	CES-A-BBN-C04-115271
Hãng sản xuất	EUCHNER
Model	CES-A-BBN-C04
Order No.	115271
Loại sản phẩm	Actuator / Transponder actuator
Series	CES
Kiểu thiết kế	Dạng khối
Kích thước	42 × 25 mm
Vật liệu vỏ	Nhựa PBT
Đế cao su	NBR 80 ±5 Shore
Cấp bảo vệ	IP67 / IP69K
Nguồn cấp	Cảm ứng qua read head
Nhiệt độ môi trường	-25 … +65°C
Nhiệt độ lưu trữ	-25 … +70°C
Mô-men siết vít	Tối đa 0,8 Nm
Khối lượng	Khoảng 0,03 kg
Vít đi kèm	2 × M4×20
Vị trí lắp đặt	Mặt tác động hướng về read head

Thông số được đối chiếu từ datasheet và trang sản phẩm chính thức của EUCHNER.

Khoảng cách tác động

CES-A-BBN-C04-115271 được sử dụng với các safety switch CES-C04 tương thích. Khoảng cách chuyển mạch phụ thuộc vào vị trí lắp đặt actuator:

Vị trí lắp đặt	Khoảng cách chuyển mạch đảm bảo sao	Khoảng cách bật
Mặt trước A/B	10 mm	15 mm
Mặt bên C/D	6 mm	11 mm

Khoảng cách tắt an toàn sar đạt khoảng 40 mm theo hướng x/z và 60 mm theo hướng y; độ trễ chuyển mạch khoảng 1–2 mm.

Lợi ích sản phẩm

• Thiết kế nhỏ gọn 42 × 25 mm, phù hợp với các cửa và cơ cấu bảo vệ có không gian lắp đặt hạn chế.
• IP67/IP69K, thích hợp cho môi trường công nghiệp có bụi, nước hoặc yêu cầu vệ sinh cao.
• Vỏ PBT giúp actuator phù hợp với các ứng dụng công nghiệp.
• Cấp nguồn cảm ứng qua read head, không cần dây điện riêng cho actuator.
• Có vít an toàn M4×20 và đế cao su trong bộ sản phẩm.
• Có thể kết hợp với nhiều safety switch CES-C04 tương thích của EUCHNER.

Ứng dụng thực tế

CES-A-BBN-C04-115271 được sử dụng cùng safety switch CES để giám sát trạng thái của các cơ cấu bảo vệ trên máy.

Một số ứng dụng tiêu biểu:

• Cửa bảo vệ máy công nghiệp.
• Cửa tủ hoặc khoang máy.
• Máy gia công CNC.
• Máy đóng gói và dây chuyền tự động.
• Robot công nghiệp và cell robot.
• Máy sản xuất có vùng nguy hiểm cần giám sát cửa bảo vệ.
• Hệ thống tự động hóa yêu cầu kiểm soát trạng thái cửa/nắp bảo vệ.

Trong hệ thống, actuator được gắn trên phần chuyển động của cửa; khi cửa đóng, actuator tiến đến read head của safety switch để hệ thống nhận dạng trạng thái. EUCHNER yêu cầu sử dụng actuator và các thành phần kết nối phù hợp của hãng để đảm bảo chức năng an toàn của hệ thống.

Các actuator liên quan

Model	Thiết kế	Khoảng tác động điển hình	Order No.
CES-A-BDN-06	Ø6 × 26 mm	19 mm	104730
CES-A-BDN-06	Ø6 × 38 mm	26 mm	161742
CES-A-BBN-C04	42 × 25 mm	15 mm	115271
CES-A-BBN-161502	42 × 25 mm	26 mm	161502
CES-A-BBN-C04-EX	42 × 25 mm	15 mm	137527

Bảng trên cho thấy CES-A-BBN-C04-115271 là actuator, trong khi các mã CES-I-… là các dòng safety switch/read head tương ứng.

Kết luận

CES-A-BBN-C04-115271 là actuator dạng khối thuộc hệ thống safety switch CES của EUCHNER, được thiết kế để giám sát cửa và cơ cấu bảo vệ trong máy móc công nghiệp. Với kích thước nhỏ gọn, IP67/IP69K và phương thức cấp nguồn cảm ứng qua read head, sản phẩm phù hợp cho nhiều hệ thống machine safety và tự động hóa công nghiệp.
