Giới thiệu sản phẩm

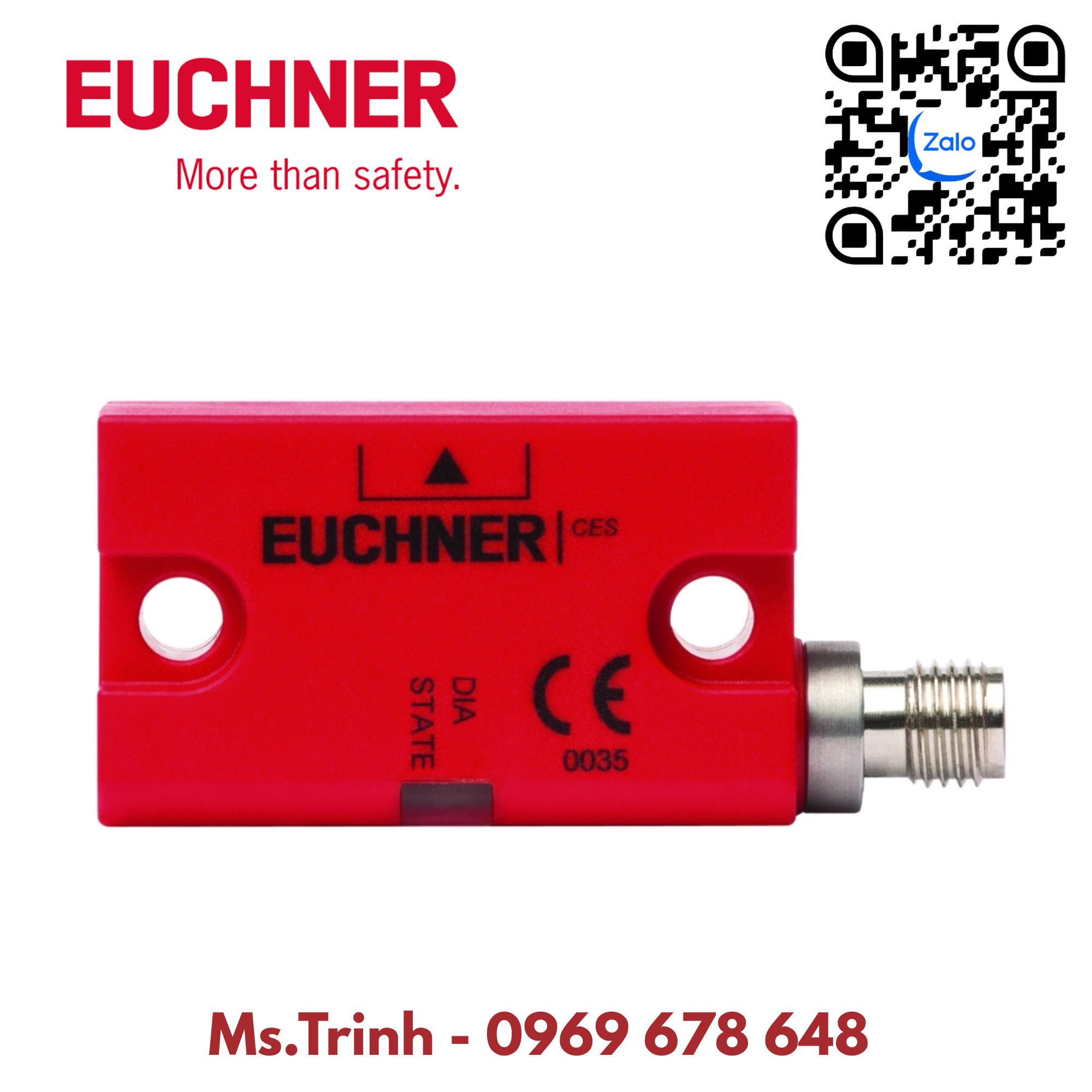

CES-I-AP-U-C04-SK-115324 là safety switch không tiếp xúc thuộc dòng CES của EUCHNER, sử dụng công nghệ mã hóa RFID/transponder để giám sát vị trí cửa bảo vệ hoặc cơ cấu che chắn trên máy.

Thiết bị có đầu nối M8 4 chân, hai ngõ ra an toàn bán dẫn FO1A/FO1B và được thiết kế cho các hệ thống an toàn đạt Category 4 / PL e theo EN ISO 13849-1 và SIL 3 theo EN IEC 62061.

Model 115324 không bao gồm actuator; actuator được lựa chọn riêng tùy cấu hình lắp đặt. Với actuator CES-A-BBN-C04-115271, đây chính là cặp linh kiện liên quan trực tiếp mà EUCHNER công bố trên trang sản phẩm.

Thông số kỹ thuật

Thông số	CES-I-AP-U-C04-SK-115324
Hãng sản xuất	EUCHNER
Model	CES-I-AP-U-C04-SK
Order No.	115324
Loại	Safety switch không tiếp xúc
Công nghệ	RFID / Transponder coded
Đầu nối	M8, 4 chân
Điện áp hoạt động	24 VDC ±15%
Dòng tiêu thụ	Max. 35 mA, không tải trên ngõ ra
Safety outputs	2 × FO1A / FO1B
Loại ngõ ra	Semiconductor, P-switching, chống ngắn mạch
Dòng chuyển mạch	1–150 mA mỗi safety output
Cấp an toàn	Category 4 / PL e; SIL 3
Safety class	III
Cấp bảo vệ	IP67 / IP69K
Nhiệt độ môi trường	-25 … +65°C
Nhiệt độ lưu trữ	-25 … +70°C
Tần số chuyển mạch	Max. 1 Hz
Kiểu lắp đặt	Surface mounting on metal
Khoảng cách tối thiểu giữa các switch	80 mm
Vật liệu vỏ	PBT
Đế cao su	NBR 80 ±5 Shore
Hướng lắp đặt	Bất kỳ

Các thông số trên được lấy từ dữ liệu kỹ thuật chính thức của EUCHNER cho Order No. 115324.

Nguyên lý hoạt động

CES-I-AP-U-C04-SK-115324 sử dụng actuator mã hóa transponder thay vì tiếp điểm cơ khí truyền thống.

Khi cửa bảo vệ đóng, actuator tiến vào vùng nhận dạng của safety switch. Switch nhận dạng actuator đã được teach-in và cung cấp trạng thái an toàn thông qua hai ngõ ra FO1A/FO1B.

EUCHNER cho biết thiết bị sử dụng hai safety outputs được thiết kế dự phòng và có giám sát nội bộ. Các ngõ ra OSSD cũng sử dụng xung kiểm tra để phát hiện ngắn mạch.

Đặc điểm mã hóa Unicode giúp switch chỉ nhận actuator đã được teach-in; sau khi teach actuator mới, thiết bị chỉ nhận actuator cuối cùng được teach-in.

Khoảng cách tác động với actuator CES-A-BBN-C04

Khi kết hợp với CES-A-BBN-C04-115271, EUCHNER công bố các khoảng cách điển hình như sau:

Vị trí actuator	Khoảng cách bật	Khoảng cách chuyển mạch an toàn sao
Mặt trước A/B	15 mm	≥ 10 mm
Mặt rộng C/D	11 mm	≥ 6 mm

Khoảng cách tắt an toàn sar đạt 40 mm theo hướng x/z và 60 mm theo hướng y. Độ trễ chuyển mạch khoảng 1–2 mm.

Lưu ý: khoảng cách tác động thực tế còn phụ thuộc actuator, vật liệu nền và cách lắp đặt.

Lợi ích sản phẩm

• Không tiếp xúc cơ khí, hạn chế hao mòn do đóng/mở cửa nhiều lần.
• Công nghệ RFID/transponder coding giúp kiểm soát actuator được nhận dạng.
• Hai safety outputs FO1A/FO1B với thiết kế dự phòng.
• Hỗ trợ hệ thống an toàn Category 4 / PL e và SIL 3 khi được tích hợp đúng theo yêu cầu của hệ thống.
• IP67/IP69K, phù hợp với môi trường công nghiệp có bụi, nước và yêu cầu vệ sinh.
• Đầu nối M8 4 chân giúp kết nối gọn trong tủ và trên máy.
• Có thể lắp ở nhiều hướng khác nhau.
• Có đế cao su đi kèm giúp hỗ trợ lắp đặt.

Ứng dụng thực tế

CES-I-AP-U-C04-SK-115324 phù hợp cho các hệ thống machine safety cần giám sát trạng thái cửa hoặc nắp bảo vệ.

Một số ứng dụng:

• Cửa bảo vệ máy CNC.
• Máy gia công và máy công cụ.
• Dây chuyền sản xuất tự động.
• Robot và robot cell.
• Máy đóng gói.
• Máy lắp ráp tự động.
• Cửa bảo vệ khu vực nguy hiểm.
• Hệ thống máy cần interlock an toàn không tiếp xúc.

Thiết bị có thể kết hợp với các actuator CES tương thích, trong đó CES-A-BBN-C04-115271 là một actuator được EUCHNER liệt kê trực tiếp cho model này.

Một số actuator tương thích

Actuator	Order No.	Đặc điểm
CES-A-BBN-C04	115271	Dạng khối 42 × 25 mm
CES-A-BBN-161502	161502	Dạng khối, vùng tác động lớn
CES-A-BDN-06	104730	Dạng trụ Ø6 × 26 mm
CES-A-BDN-06	161742	Dạng trụ Ø6 × 38 mm, vùng tác động lớn

EUCHNER liệt kê các actuator trên trong nhóm phụ kiện dành cho safety switch CES-I-AP-.-C04.

Kết luận

CES-I-AP-U-C04-SK-115324 là safety switch RFID/transponder không tiếp xúc của EUCHNER, được thiết kế để giám sát cửa và cơ cấu bảo vệ trong máy móc công nghiệp. Với hai safety outputs, cấp bảo vệ IP67/IP69K và khả năng đáp ứng Category 4 / PL e, SIL 3, sản phẩm phù hợp cho các hệ thống machine safety và tự động hóa công nghiệp.
