Giới thiệu sản phẩm

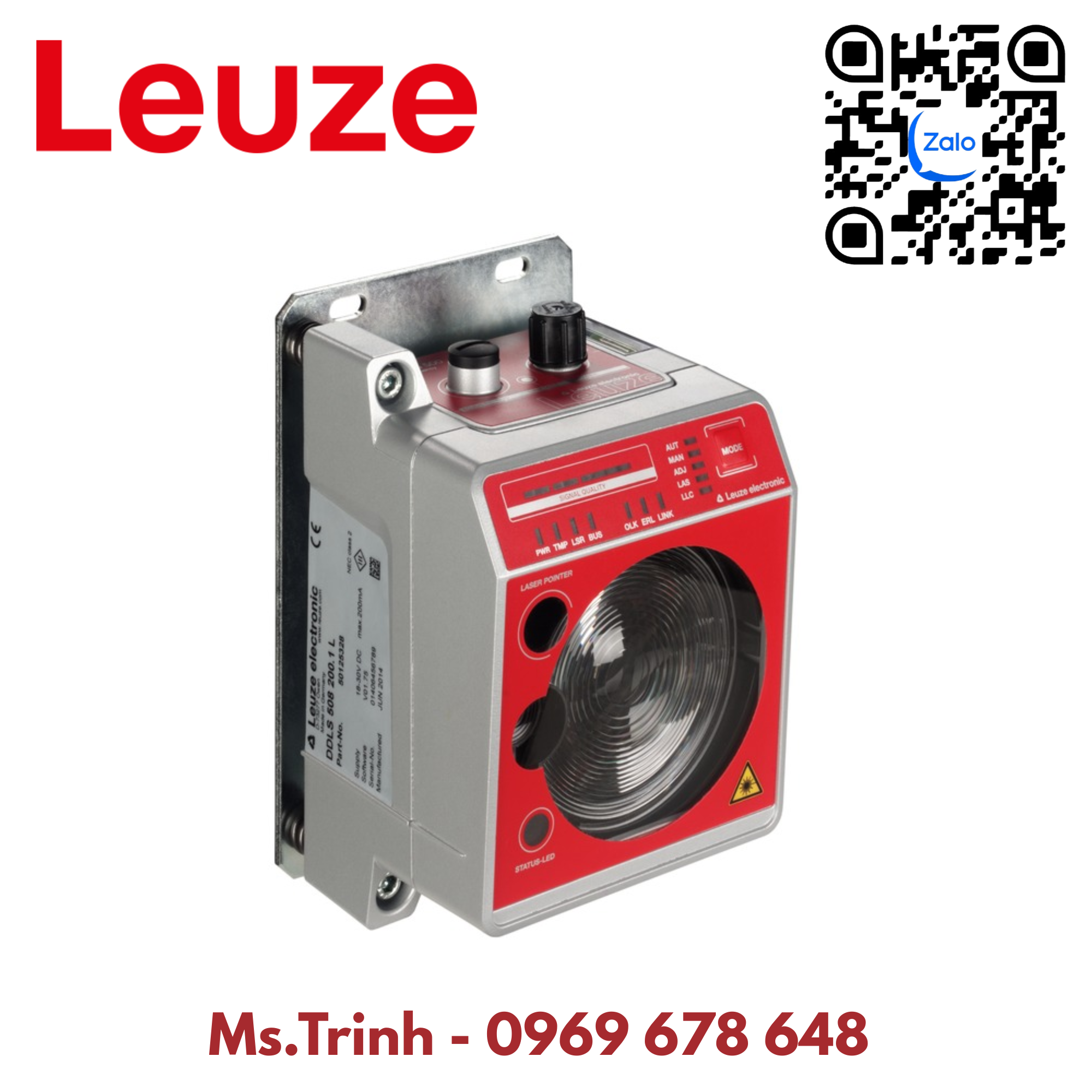

DDLS 508 120.3 L | 50132927 là thiết bị truyền dữ liệu quang học (Optical data transmission) thuộc dòng DDLS 500 của Leuze, được thiết kế để truyền dữ liệu không dây qua khoảng cách xa bằng tia laser hồng ngoại. Sản phẩm phù hợp cho các hệ thống tự động hóa công nghiệp cần truyền dữ liệu giữa các thiết bị chuyển động mà không phải sử dụng cáp truyền thống.

Thiết bị có phạm vi hoạt động từ 100 đến 120.000 mm (120 m), sử dụng nguồn sáng laser hồng ngoại và tần số truyền F3. Phiên bản này được trang bị bộ hỗ trợ căn chỉnh laser tích hợp, đồng thời không bị ảnh hưởng bởi các bề mặt phản xạ theo thông tin kỹ thuật của Leuze.

DDLS 508 120.3 L hỗ trợ các giao thức công nghiệp phổ biến như PROFINET, PROFINET IRT, PROFINET/PROFIsafe, EtherNet/IP, EtherNet TCP/IP và TCP/IP, với tốc độ truyền dữ liệu lên đến 100 Mbit/s.

Thông số kỹ thuật

Thông số	Giá trị
Model	DDLS 508 120.3 L
Part No.	50132927
Hãng sản xuất	Leuze
Series	DDLS 500
Loại thiết bị	Optical data transmission
Phạm vi hoạt động	100 – 120.000 mm
Khoảng cách tối đa	120 m
Nguồn sáng	Laser, hồng ngoại
Tần số truyền	F3
Góc mở	1°
Nguồn cấp	18 – 30 VDC
Ngõ vào số	1
Ngõ ra số	1
Tốc độ truyền	100 Mbit/s
Giao diện	PROFINET, PROFINET IRT, EtherNet/IP, EtherNet TCP/IP
Hỗ trợ an toàn	PROFIsafe over PROFINET, CIPsafety
Kết nối nguồn	M12, 5-pin, A-coded
Kết nối BUS	M12, 4-pin, D-coded
Số cổng kết nối	2
Kích thước	100 × 156 × 99,5 mm
Vật liệu vỏ	Kim loại
Khối lượng	1.255 g
Hiển thị	Bar graph + LED
Nhiệt độ hoạt động	-5 đến 50°C
Nhiệt độ lưu trữ	-35 đến 70°C
Cấp bảo vệ	IP65
Chứng nhận	c UL US

Các thông số trên được đối chiếu từ trang sản phẩm DDLS 508 120.3 L của Leuze. Đặc biệt, thiết bị sử dụng kết nối POWER M12 5-pin A-coded và BUS M12 4-pin D-coded, thuận tiện cho việc tích hợp vào hệ thống mạng công nghiệp.

Lợi ích của DDLS 508 120.3 L

Truyền dữ liệu không dây qua khoảng cách đến 120 m

DDLS 508 120.3 L cho phép truyền dữ liệu quang học trong phạm vi 100 – 120 m, phù hợp với những hệ thống có khoảng cách lớn hoặc các thiết bị cần chuyển động liên tục. Giải pháp này giúp hạn chế việc sử dụng dây cáp truyền thông giữa các bộ phận chuyển động.

Hỗ trợ Ethernet công nghiệp

Thiết bị tương thích với nhiều giao thức Ethernet công nghiệp như PROFINET, PROFINET IRT và EtherNet/IP, đồng thời hỗ trợ tốc độ truyền 100 Mbit/s. Điều này giúp DDLS 508 120.3 L dễ dàng tích hợp vào các hệ thống tự động hóa hiện đại.

Căn chỉnh laser thuận tiện

Phiên bản 120.3 L được trang bị laser alignment aid tích hợp, hỗ trợ kỹ thuật viên căn chỉnh đường truyền giữa hai thiết bị. Đây là tính năng hữu ích khi triển khai hệ thống ở khoảng cách xa.

Hỗ trợ truyền dữ liệu an toàn

Bên cạnh các giao thức Ethernet thông thường, DDLS 508 120.3 L hỗ trợ PROFIsafe over PROFINET và CIPsafety, giúp sản phẩm có thể được sử dụng trong những hệ thống yêu cầu truyền thông an toàn phù hợp với cấu hình hệ thống.

Thiết kế phù hợp môi trường công nghiệp

Thiết bị có vỏ kim loại, cấp bảo vệ IP65, khả năng hoạt động trong khoảng -5 đến 50°C và được trang bị đèn LED cùng bar graph để hiển thị trạng thái.

Ứng dụng

DDLS 508 120.3 L phù hợp với những hệ thống tự động hóa cần truyền dữ liệu giữa các thiết bị cố định và thiết bị chuyển động. Một số ứng dụng tiêu biểu gồm:

• Hệ thống cầu trục và cẩu tự động.
• Stacker crane trong kho tự động.
• Hệ thống shuttle và intralogistics.
• Thiết bị vận chuyển vật liệu tự động.
• Hệ thống AGV và các thiết bị tự hành.
• Máy móc có bộ phận chuyển động trên ray.
• Hệ thống kho thông minh và logistics tự động.
• Truyền thông giữa các thiết bị Ethernet ở khoảng cách xa.

Leuze hiện xếp DDLS 508 vào nhóm Optical data transmission, trong đó dòng DDLS 500 được phát triển cho truyền dữ liệu thời gian thực ở tốc độ 100 Mbit/s. Các ứng dụng của Leuze bao gồm intralogistics, crane và automated guided vehicles.

Kết luận

DDLS 508 120.3 L | 50132927 là thiết bị truyền dữ liệu quang học thuộc dòng DDLS 500 của Leuze, nổi bật với phạm vi truyền lên đến 120 m, tốc độ 100 Mbit/s, hỗ trợ PROFINET, PROFINET IRT, EtherNet/IP và các giao thức truyền thông an toàn như PROFIsafe và CIPsafety.

Với bộ hỗ trợ căn chỉnh laser tích hợp, khả năng hoạt động không bị ảnh hưởng bởi bề mặt phản xạ theo cấu hình sản phẩm, cùng thiết kế IP65, DDLS 508 120.3 L là giải pháp phù hợp cho các hệ thống tự động hóa, intralogistics, cầu trục và thiết bị chuyển động cần truyền dữ liệu Ethernet không dây.

Thông tin sản phẩm chính hãng:
Leuze DDLS 508 120.3 L | 50132927
