Giới thiệu sản phẩm S410-M1CB2-B | 63000404

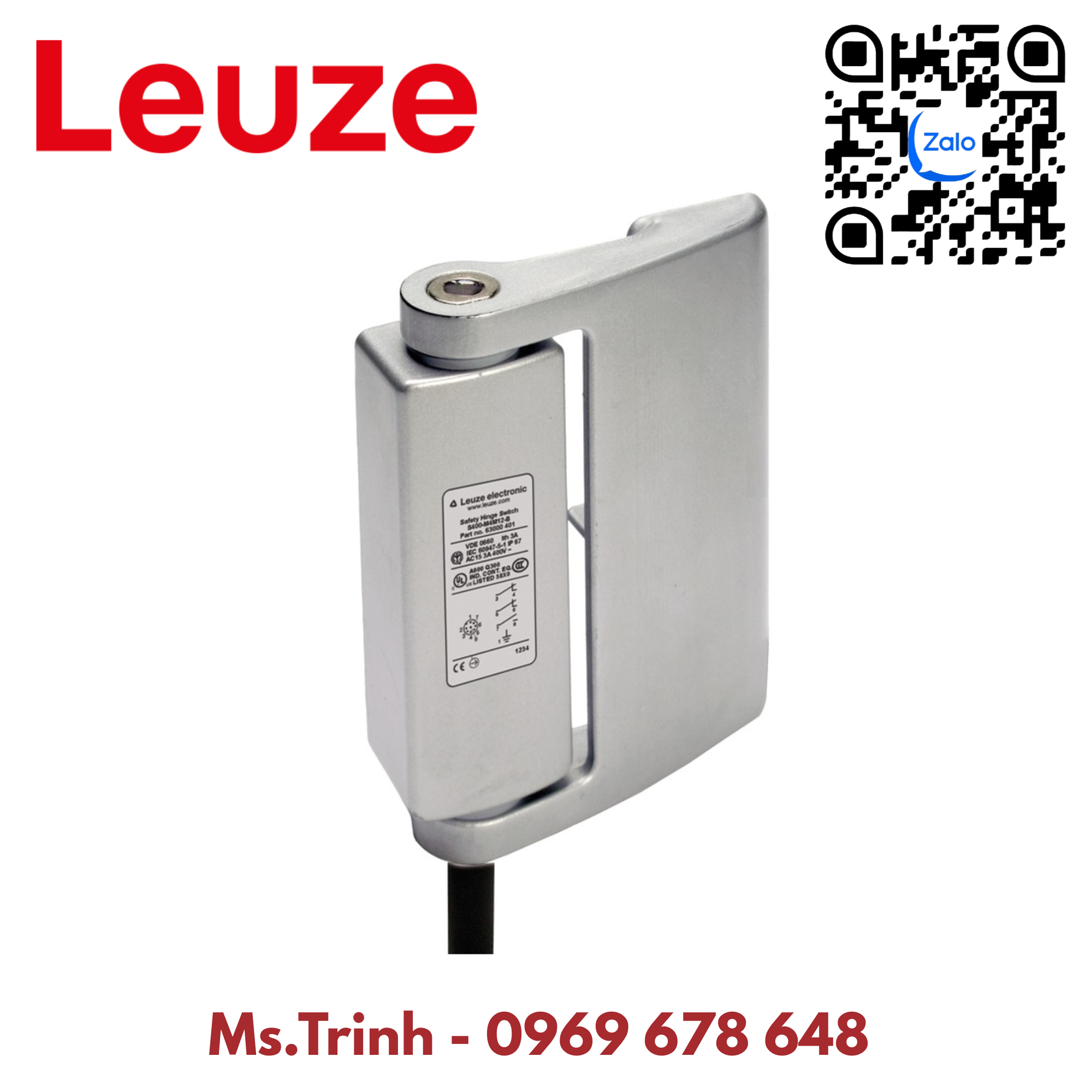

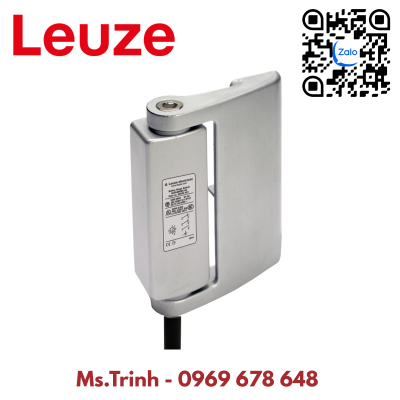

S410-M1CB2-B | 63000404 là công tắc bản lề an toàn (Safety hinge switch) thuộc dòng S400 của hãng Leuze, được thiết kế để giám sát trạng thái của cửa bảo vệ, nắp che hoặc các cơ cấu có chuyển động dạng bản lề trong máy móc công nghiệp.

Điểm đặc biệt của sản phẩm là công tắc an toàn được tích hợp trực tiếp bên trong bản lề cơ khí, giúp kết hợp chức năng bản lề và giám sát an toàn trong một thiết bị. Sản phẩm thuộc loại thiết bị khóa liên động không có chức năng khóa giữ (interlock device without guard interlocking) theo EN ISO 14119.

S410-M1CB2-B có thể được tích hợp vào mạch điều khiển đến Category 4 theo EN ISO 13849-1, sử dụng cấu hình tiếp điểm 2NC + 1NO và cơ chế mở tiếp điểm cưỡng bức. Thiết bị có kết nối bằng cáp dài 2.000 mm, phù hợp cho việc đấu nối trực tiếp vào hệ thống điều khiển an toàn.

Thông số kỹ thuật S410-M1CB2-B

Thông số	Chi tiết
Model	S410-M1CB2-B
Part No.	63000404
Hãng	Leuze
Series	S400
Loại thiết bị	Safety hinge switch
Chức năng	Bản lề cơ khí tích hợp công tắc an toàn
Tiêu chuẩn interlock	EN ISO 14119
Khả năng tích hợp	Đến Category 4 – EN ISO 13849-1
Mission time	20 năm
B10d	2.000.000 chu kỳ
Cấu hình tiếp điểm	2NC + 1NO
Nguyên lý chuyển mạch	Snap-action contact
Tiếp điểm	Mở cưỡng bức
DC13	24 V / 2 A
AC15	24 V / 2 A
Điện áp cách điện định mức	30 V AC / 36 V DC
Dòng nhiệt thông thường tối đa	2 A
Kết nối	Cáp
Chiều dài cáp	2.000 mm
Số lõi	7 dây
Vật liệu vỏ	Kim loại ZAMAK
Kích thước	79 × 22,5 × 100,6 mm
Khối lượng	589 g
Góc tác động tối đa	180°
Tải hướng trục	750 N·m
Tải hướng kính	500 N·m
Tải xoắn	12 N·m
Tuổi thọ cơ khí	1.000.000 chu kỳ
Tần suất tác động tối đa	1.200 lần/giờ
Nhiệt độ hoạt động	-25…80°C
Cấp bảo vệ	IP67 / IP69K
Chứng nhận	IMQ, c UL US

Các thông số được đối chiếu từ dữ liệu kỹ thuật Leuze công bố cho S410-M1CB2-B | 63000404.

Lợi ích sản phẩm S410-M1CB2-B

Một ưu điểm nổi bật của S410-M1CB2-B Leuze là thiết kế tích hợp bản lề cơ khí và công tắc an toàn. Thay vì phải lắp riêng bản lề và cảm biến/công tắc an toàn, thiết bị kết hợp hai chức năng trong cùng một cụm, giúp đơn giản hóa bố trí trên cửa bảo vệ.

Cấu hình 2NC + 1NO cùng cơ chế mở tiếp điểm cưỡng bức hỗ trợ việc giám sát trạng thái cửa trong mạch an toàn. Thiết bị có thể tích hợp vào hệ thống điều khiển đến Category 4, tùy thuộc thiết kế tổng thể của mạch an toàn.

Vỏ kim loại ZAMAK, cấp bảo vệ IP67 và IP69K, cùng dải nhiệt độ hoạt động -25…80°C giúp S410-M1CB2-B phù hợp với môi trường công nghiệp, nơi thiết bị có thể phải chịu bụi, nước hoặc quá trình vệ sinh có áp lực cao.

Thiết bị cũng có góc tác động tối đa 180°, cho phép sử dụng với nhiều kiểu cửa bảo vệ dạng bản lề.

Ứng dụng S410-M1CB2-B

S410-M1CB2-B | 63000404 phù hợp cho các ứng dụng cần giám sát trạng thái cửa hoặc nắp bảo vệ dạng bản lề trong máy móc và dây chuyền tự động hóa.

Một số ứng dụng tiêu biểu:

• Cửa bảo vệ máy công nghiệp.
• Máy công cụ và máy gia công.
• Máy đóng gói.
• Dây chuyền lắp ráp tự động.
• Máy chế biến và xử lý vật liệu.
• Robot và hệ thống tự động hóa.
• Cửa bảo vệ tại khu vực nguy hiểm.
• Các máy cần giám sát vị trí đóng/mở của cửa bảo vệ.
• Hệ thống yêu cầu công tắc an toàn tích hợp trong bản lề.

Với thiết kế bản lề tích hợp công tắc, S410-M1CB2-B đặc biệt phù hợp với những vị trí mà không gian lắp đặt hạn chế hoặc cần giảm số lượng linh kiện trên cửa bảo vệ.

Kết luận

S410-M1CB2-B | 63000404 là công tắc bản lề an toàn của Leuze, thuộc dòng S400, tích hợp công tắc an toàn bên trong bản lề cơ khí. Sản phẩm sử dụng tiếp điểm 2NC + 1NO, kết nối cáp 2.000 mm, B10d 2.000.000 chu kỳ và có thể tích hợp vào mạch điều khiển đến Category 4 theo EN ISO 13849-1.

Với vỏ kim loại ZAMAK, cấp bảo vệ IP67/IP69K và dải nhiệt độ -25…80°C, S410-M1CB2-B là giải pháp phù hợp cho các ứng dụng giám sát cửa bảo vệ và máy móc trong môi trường công nghiệp.
