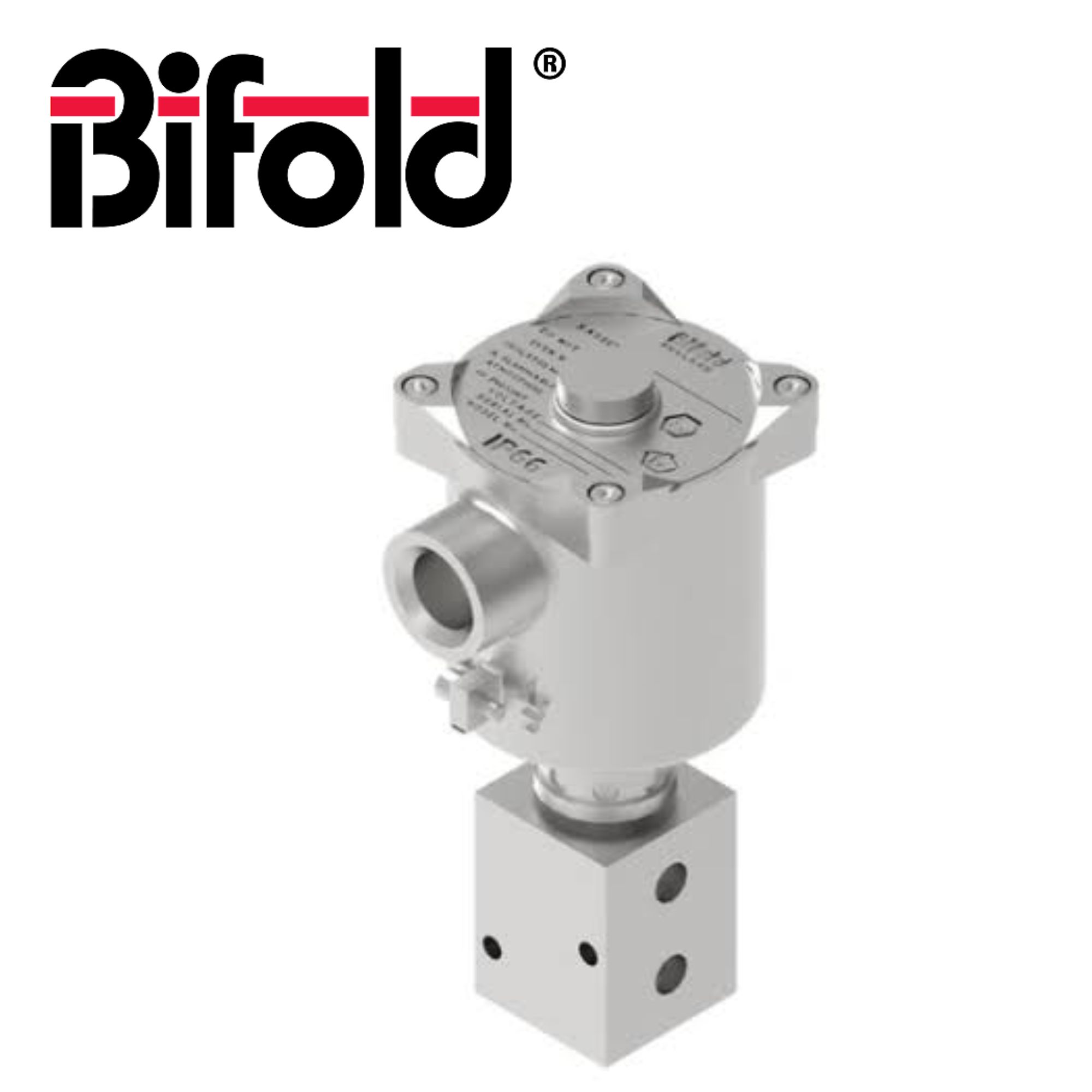

FP06P-S1-04-32-NU-V-77A-24D-36 Bifold – Van điện từ công nghiệp

Giới thiệu sản phẩm

FP06P-S1-04-32-NU-V-77A-24D-36 là mã cấu hình thuộc dòng FP06P của Bifold, dòng van điện từ được phát triển cho các hệ thống điều khiển khí nén và lưu chất trong môi trường công nghiệp. Dòng FP06P sử dụng thiết kế Direct Acting – tác động trực tiếp, cấu hình van 3-way, 2-position và có nhiều lựa chọn về coil, vật liệu gioăng, điện áp cũng như phương án bảo vệ chống cháy nổ.

Với thiết kế nhỏ gọn, khả năng điều khiển trực tiếp và cấu hình linh hoạt, dòng FP06P được sử dụng trong các hệ thống tự động hóa, điều khiển khí nén, dầu khí, năng lượng và các ứng dụng công nghiệp yêu cầu thiết bị có độ tin cậy cao.

Thông số kỹ thuật

Thông số	Chi tiết
Model	FP06P-S1-04-32-NU-V-77A-24D-36
Hãng sản xuất	Bifold
Dòng sản phẩm	FP06P
Loại van	Direct Acting Solenoid Valve
Cấu hình	3-way, 2-position
Kiểu tác động	Direct Acting
Kiểu trạng thái	Normally Universal (NU)
Kích thước cổng	1/4 inch
Điện áp coil	24 VDC
Coil	77A – Ex d
Gioăng	FKM / Viton
Reset	Auto Reset
Ứng dụng	Điều khiển khí nén và lưu chất công nghiệp

Lưu ý: hậu tố -36 trong tài liệu Bifold được xác định rõ ở một số cấu hình FP06P dùng coil 74AT4. Với mã đầy đủ 77A-24D-36, cần đối chiếu configuration/datasheet riêng của nhà sản xuất trước khi xác nhận các giá trị như công suất coil, Cv và giới hạn áp suất.

Đặc điểm nổi bật của Bifold FP06P

Thiết kế tác động trực tiếp

FP06P sử dụng nguyên lý Direct Acting, trong đó lực điện từ tác động trực tiếp lên cơ cấu van. Thiết kế này phù hợp với các hệ thống cần điều khiển đóng/ngắt nhanh và có cấu trúc van nhỏ gọn.

Cấu hình 3/2

Cấu hình 3/2-way cung cấp ba cổng và hai trạng thái làm việc, phù hợp cho việc điều khiển các mạch khí nén, cơ cấu chấp hành và các thiết bị điều khiển khác.

Coil 24 VDC

Phiên bản sử dụng nguồn 24 VDC, một mức điện áp phổ biến trong hệ thống điều khiển công nghiệp. Cấu hình coil 77A thuộc nhóm coil Ex d của dòng FP06P. Tài liệu Bifold liệt kê cấu hình 77A với các chứng nhận ATEX và IECEx Ex d IIC, tùy cấu hình sản phẩm cụ thể.

Thiết kế cho môi trường công nghiệp

FP06P được phát triển với nhiều tùy chọn nhằm đáp ứng các yêu cầu khác nhau về kết nối, vật liệu, coil điện từ và khả năng sử dụng trong khu vực nguy hiểm. Đây là một trong những lý do dòng van này được sử dụng trong các hệ thống điều khiển của ngành dầu khí, hóa chất, năng lượng và tự động hóa công nghiệp.

Ứng dụng FP06P-S1-04-32-NU-V-77A-24D-36

Van điện từ Bifold FP06P có thể được sử dụng trong nhiều hệ thống điều khiển như:

• Hệ thống điều khiển khí nén công nghiệp.
• Điều khiển cơ cấu chấp hành và actuator.
• Hệ thống dầu khí và hóa dầu.
• Nhà máy hóa chất và các hệ thống xử lý lưu chất.
• Hệ thống điều khiển trong khu vực có yêu cầu thiết bị chống cháy nổ.
• Nhà máy điện và các hệ thống năng lượng.
• Máy móc và dây chuyền tự động hóa công nghiệp.
• Hệ thống điều khiển van trong các dây chuyền sản xuất.

Bifold – giải pháp van điện từ cho công nghiệp

Bifold là thương hiệu chuyên về các giải pháp fluid control và pneumatic control, với danh mục bao gồm van điện từ, van điều khiển và các thiết bị phục vụ hệ thống tự động hóa. Dòng FP06P là một trong những dòng van điện từ có nhiều tùy chọn cấu hình, cho phép lựa chọn theo yêu cầu về kết nối, coil, vật liệu làm kín và môi trường lắp đặt.

Đối với mã FP06P-S1-04-32-NU-V-77A-24D-36, việc xác định chính xác toàn bộ cấu hình theo mã đặt hàng là rất quan trọng, đặc biệt khi thiết bị được sử dụng trong khu vực nguy hiểm. Người dùng nên đối chiếu datasheet tương ứng trước khi thay thế hoặc đặt hàng.
