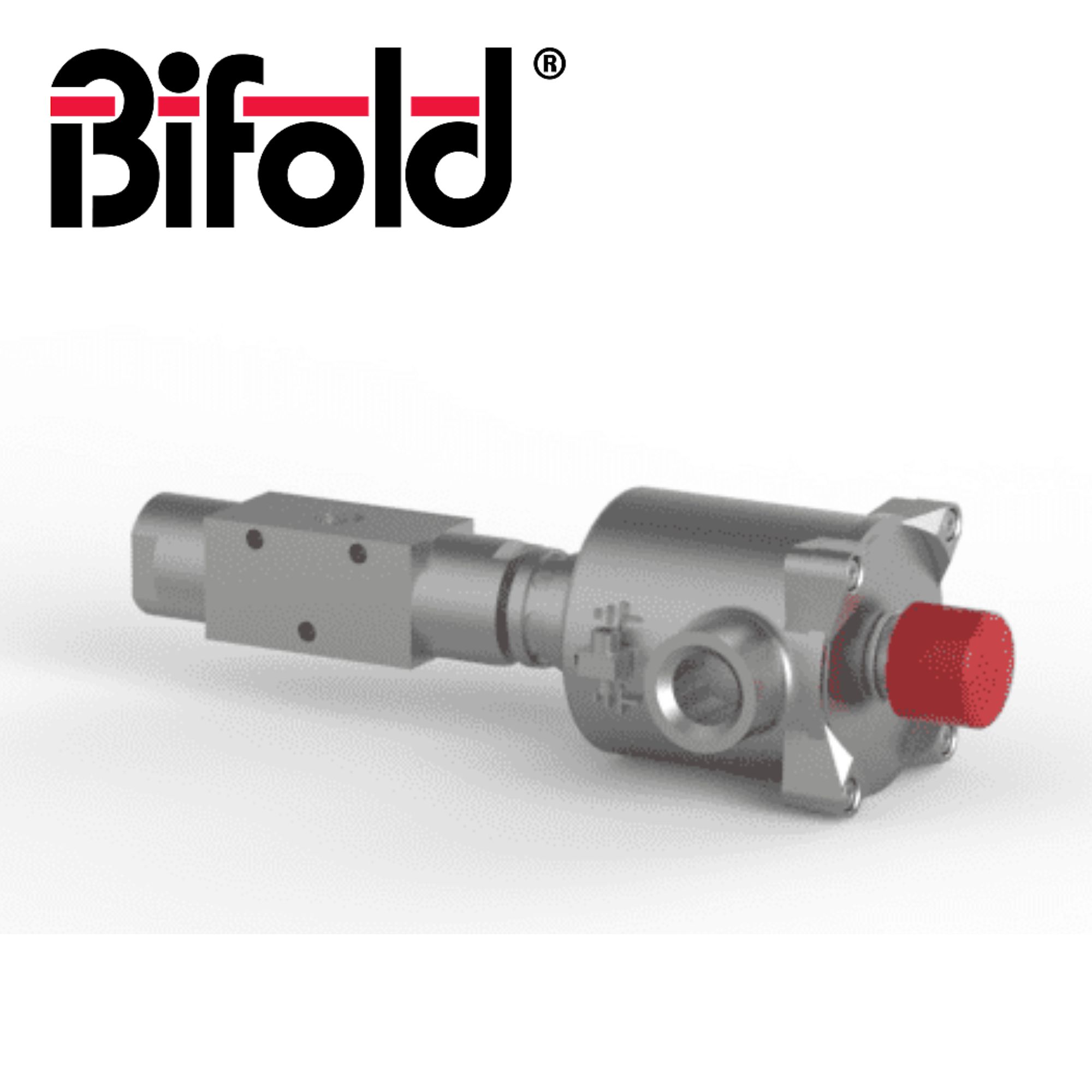

SPR-08-04-E1-52-XX-00-S-77A-24D-18 Bifold Vietnam

Giới thiệu sản phẩm

SPR-08-04-E1-52-XX-00-S-77A-24D-18 là van khí nén điều khiển bằng điện từ thuộc dòng SPR-08 của Bifold, được thiết kế cho các hệ thống điều khiển khí nén trong môi trường công nghiệp. Đây là dòng pneumatic spool valve sử dụng cơ cấu pilot, phù hợp với các ứng dụng cần điều khiển hướng dòng khí để vận hành actuator và các thiết bị chấp hành.

Mã sản phẩm sử dụng cấu hình 5/2-way, pilot nội bộ Auto Reset, cơ cấu Spring Return và coil điện từ 77A – Ex d với nguồn 24VDC. Thiết kế này đặc biệt phù hợp cho các hệ thống tự động hóa công nghiệp, dầu khí, hóa chất và những khu vực yêu cầu thiết bị điện có chứng nhận chống cháy nổ.

Thông số kỹ thuật Bifold SPR-08

Thông số	Chi tiết
Model	SPR-08-04-E1-52-XX-00-S-77A-24D-18
Hãng sản xuất	Bifold
Dòng sản phẩm	SPR-08
Loại van	Pneumatic Spool Valve
Kích thước cổng	1/4 inch
Vật liệu thân	Stainless Steel
Primary Operator	E1 – Auto Reset Internal Pilot
Cấu hình	5 Way – 2 Position
Secondary Operator	00 – Spring Return
Vật liệu seal	S – Nitrile, theo cấu hình mã
Solenoid	77A – Ex d
Điện áp coil	24VDC
Công suất coil	1.8 hoặc 3.0 W tùy cấu hình coil 77A
Áp suất làm việc tối đa	10 bar
Kiểu hoạt động	Pilot Operated
Ứng dụng	Điều khiển actuator và hệ thống khí nén công nghiệp

Catalogue Bifold xác định SPR-08 là dòng van spool khí nén có các tùy chọn cổng 1/4″, 3/8″ và 1/2″; phiên bản 5/2 sử dụng pilot nội bộ và spring return. Các cấu hình 77A được liệt kê với chứng nhận ATEX/IECEx Ex d tùy phiên bản.

Đặc điểm nổi bật

Cấu hình 5/2 cho điều khiển actuator

Van 5/2 cung cấp 5 cổng và 2 vị trí chuyển mạch, phù hợp để điều khiển các cơ cấu chấp hành khí nén, đặc biệt là pneumatic actuator tác động kép.

Khi kết hợp với bộ điều khiển phù hợp, van có thể điều hướng nguồn khí nén đến các cổng của actuator để thực hiện chuyển động đóng/mở theo yêu cầu của hệ thống.

Auto Reset Internal Pilot

Cấu hình E1 – Auto Reset Internal Pilot sử dụng pilot nội bộ để điều khiển spool valve. Cơ cấu này giúp thiết bị có cấu trúc gọn và phù hợp với các hệ thống điều khiển tự động.

Spring Return

Phiên bản 00 – Spring Return sử dụng cơ cấu hồi bằng lò xo. Khi tín hiệu điều khiển bị loại bỏ, cơ cấu van trở về trạng thái được thiết kế thông qua lực lò xo.

Đây là đặc điểm hữu ích trong các hệ thống cần xác định trạng thái của van khi tín hiệu điều khiển bị mất.

Coil 77A – Ex d, 24VDC

Mã 77A thuộc nhóm solenoid Ex d của Bifold. Catalogue của hãng liệt kê các phiên bản 77A với chứng nhận ATEX và IECEx, phù hợp cho những hệ thống được thiết kế để sử dụng trong khu vực nguy hiểm.

Nguồn 24VDC cũng là cấu hình phổ biến trong các tủ điều khiển và hệ thống tự động hóa công nghiệp.

Ứng dụng của SPR-08-04-E1-52-XX-00-S-77A-24D-18

Van Bifold SPR-08 có thể được sử dụng trong nhiều hệ thống điều khiển khí nén như:

• Điều khiển pneumatic actuator.
• Hệ thống đóng/mở van công nghiệp.
• Điều khiển van bi, van bướm và các loại rotary actuator.
• Hệ thống Oil & Gas và hóa dầu.
• Nhà máy hóa chất.
• Nhà máy điện và năng lượng.
• Hệ thống xử lý khí và lưu chất.
• Dây chuyền tự động hóa công nghiệp.
• Hệ thống điều khiển trong khu vực có yêu cầu thiết bị Ex d.

Đặc biệt, với những hệ thống sử dụng actuator khí nén để điều khiển van quá trình, SPR-08 có thể đóng vai trò là phần tử trung gian giữa hệ thống điều khiển điện và cơ cấu chấp hành khí nén.

Bifold – giải pháp điều khiển khí nén công nghiệp

Bifold phát triển nhiều dòng solenoid valve, pneumatic valve và fluid control equipment phục vụ các hệ thống tự động hóa và điều khiển quá trình. Dòng SPR-08 có nhiều lựa chọn về kích thước cổng, cấu hình van, cơ cấu reset, vật liệu seal và loại solenoid, giúp thiết bị có thể được cấu hình theo yêu cầu của từng ứng dụng.

Với mã SPR-08-04-E1-52-XX-00-S-77A-24D-18, người dùng nên đối chiếu đầy đủ configuration code và chứng nhận của đúng serial/model trước khi thay thế hoặc đưa thiết bị vào hệ thống, đặc biệt khi ứng dụng thuộc khu vực nguy hiểm.
