Giới thiệu sản phẩm

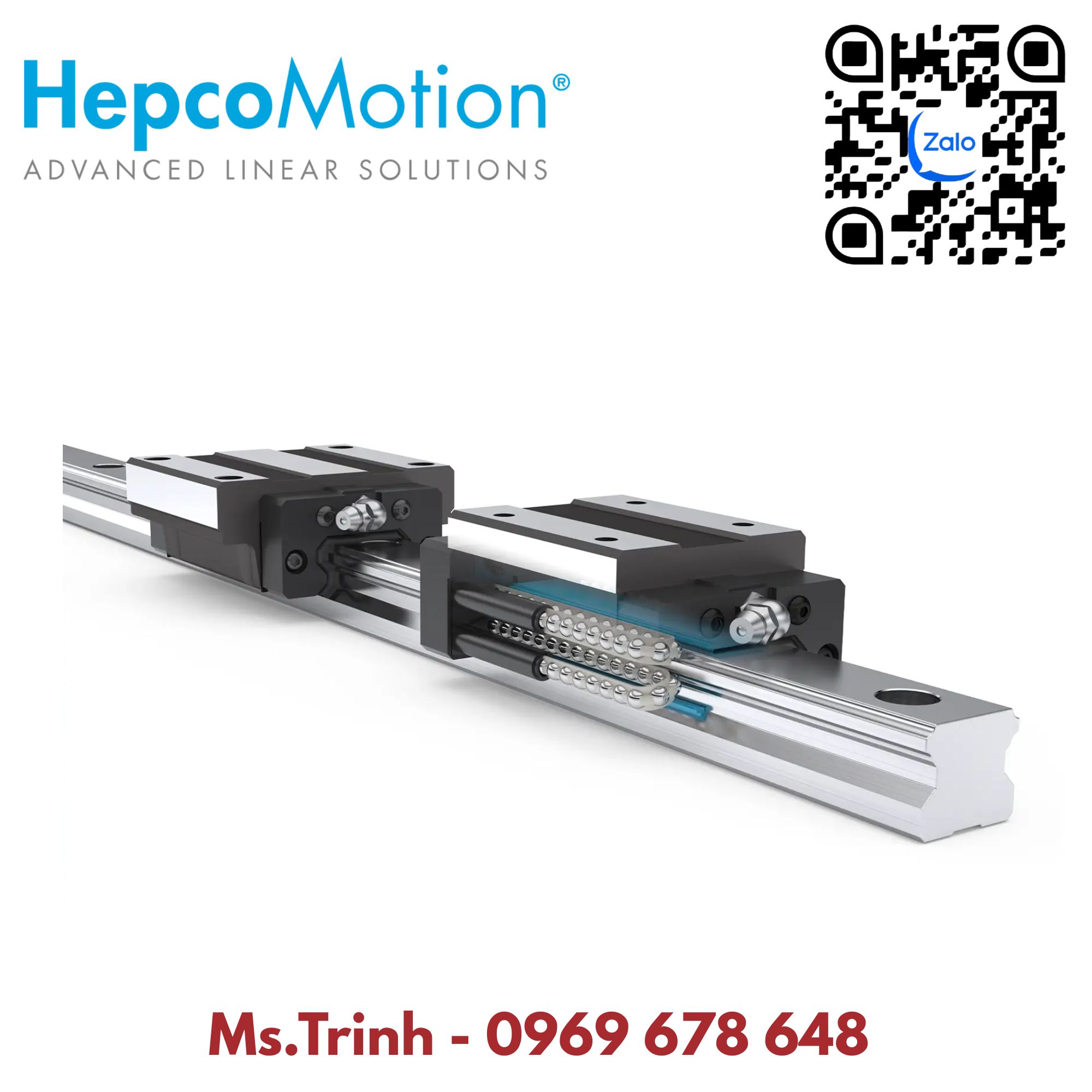

HLG45FL-Z1 là cụm con trượt thuộc dòng HLG Linear Guide của HepcoMotion, được thiết kế cho các hệ thống chuyển động tuyến tính yêu cầu độ chính xác, độ cứng vững và khả năng chịu tải cao.

HLG45FL-Z1 thuộc kích thước 45, cấu hình FL – Flanged Long, sử dụng preload Z1 – Light Preload. Dòng HLG của HepcoMotion sử dụng hệ thống bi tuần hoàn, cho phép con trượt chuyển động trên ray dẫn hướng với độ êm và độ ổn định cao.

HLG là dòng dẫn hướng tuyến tính tiêu chuẩn của HepcoMotion, có nhiều kích thước từ 15 đến 55 mm và được phát triển cho các ứng dụng tự động hóa, máy móc công nghiệp và hệ thống chuyển động tuyến tính.

Thông số kỹ thuật

Thông số	HLG45FL-Z1
Hãng sản xuất	HepcoMotion
Model	HLG45FL-Z1
Series	HLG
Loại	Linear Ball Guide / Linear Guide Block
Kích thước	45
Kiểu block	FL – Flanged Long
Preload	Z1 – Light Preload
Hệ thống bi	Recirculating Ball
Tải cơ bản động	Khoảng 129,7 kN
Tải cơ bản tĩnh	Khoảng 150,1 kN
Static Moment Capacity	Khoảng 4.533 Nm
Khối lượng	Khoảng 3,70 kg

Các thông số tải được lấy từ catalogue HLG hiện hành của HepcoMotion. Cấu hình thực tế cần được xác nhận theo đầy đủ mã sản phẩm và ray sử dụng.

Đặc điểm nổi bật của HLG45FL-Z1

Thiết kế Flanged Long

HLG45FL là phiên bản con trượt dạng mặt bích và chiều dài lớn. Cấu hình này cung cấp diện tích tiếp xúc và khả năng chịu tải phù hợp cho những cơ cấu chuyển động cần độ cứng vững cao.

Trong hệ thống HLG, HepcoMotion cung cấp nhiều dạng block như F, FL, R, RL, cho phép lựa chọn theo không gian lắp đặt và yêu cầu cơ khí.

Preload Z1

Mã Z1 thể hiện mức Light Preload. Preload giúp giảm độ rơ giữa block và ray, từ đó hỗ trợ độ ổn định của chuyển động tuyến tính.

HepcoMotion cung cấp nhiều cấp preload và độ chính xác để phù hợp với từng yêu cầu ứng dụng.

Khả năng chịu tải cao

Dòng HLG được thiết kế cho các ứng dụng cần khả năng chịu tải lớn. Với kích thước 45, HLG45FL có tải cơ bản động khoảng 129,7 kN và tải cơ bản tĩnh khoảng 150,1 kN theo catalogue HepcoMotion.

Điều này giúp HLG45FL-Z1 phù hợp với các cơ cấu máy có tải trọng lớn và yêu cầu chuyển động tuyến tính ổn định.

Chuyển động êm và ổn định

HLG sử dụng hệ thống bi tuần hoàn, cho phép block di chuyển liên tục trên ray dẫn hướng. HepcoMotion cho biết dòng HLG/MLG có khả năng chuyển động êm, độ cứng vững tốt và tốc độ lên đến 1,5 m/s tùy cấu hình.

Thiết kế phù hợp tự động hóa

HLG Linear Guide được sử dụng trong nhiều ứng dụng tự động hóa cần chuyển động tuyến tính chính xác và có khả năng chịu tải. Dòng sản phẩm cũng có các tùy chọn về độ chính xác, preload và thiết kế block để đáp ứng nhiều yêu cầu máy móc khác nhau.

Ứng dụng HLG45FL-Z1

HepcoMotion HLG45FL-Z1 có thể được sử dụng trong các hệ thống:

• Máy tự động hóa công nghiệp.
• Máy CNC và máy gia công.
• Hệ thống Pick & Place.
• Máy lắp ráp tự động.
• Cơ cấu trượt tuyến tính.
• Robot và thiết bị tự động.
• Hệ thống vận chuyển vật liệu.
• Máy đóng gói.
• Máy kiểm tra và đo lường.
• Hệ thống chuyển động tuyến tính tải trọng lớn.

HLG đặc biệt phù hợp với những ứng dụng cần kết hợp giữa độ chính xác, độ cứng vững và khả năng chịu tải trong một hệ thống dẫn hướng tuyến tính.

HLG45FL-Z1 HepcoMotion Vietnam

Khi lựa chọn HLG45FL-Z1, cần xác định đầy đủ cấu hình của block và ray. HepcoMotion sử dụng hệ thống mã hóa để xác định kích thước, kiểu block, preload và các tùy chọn khác của sản phẩm.

Đối với hệ thống thay thế, nên kiểm tra:

• Kích thước ray.
• Kiểu block.
• Chiều dài block.
• Preload.
• Cấp chính xác.
• Chiều dài ray.
• Yêu cầu tải trọng và mô-men.
• Điều kiện môi trường làm việc.

Việc lựa chọn đúng block và ray giúp đảm bảo khả năng vận hành và tuổi thọ của hệ thống dẫn hướng.

Kết luận

HLG45FL-Z1 HepcoMotion là con trượt dẫn hướng tuyến tính thuộc dòng HLG Linear Guide, kích thước 45, cấu hình Flanged Long và Light Preload Z1. Sản phẩm được thiết kế cho các hệ thống chuyển động tuyến tính yêu cầu độ cứng vững và khả năng chịu tải cao.

Với hệ thống bi tuần hoàn, nhiều lựa chọn về kích thước, preload và độ chính xác, dòng HLG có thể được ứng dụng trong nhiều loại máy tự động hóa và thiết bị công nghiệp.
