Giới thiệu sản phẩm

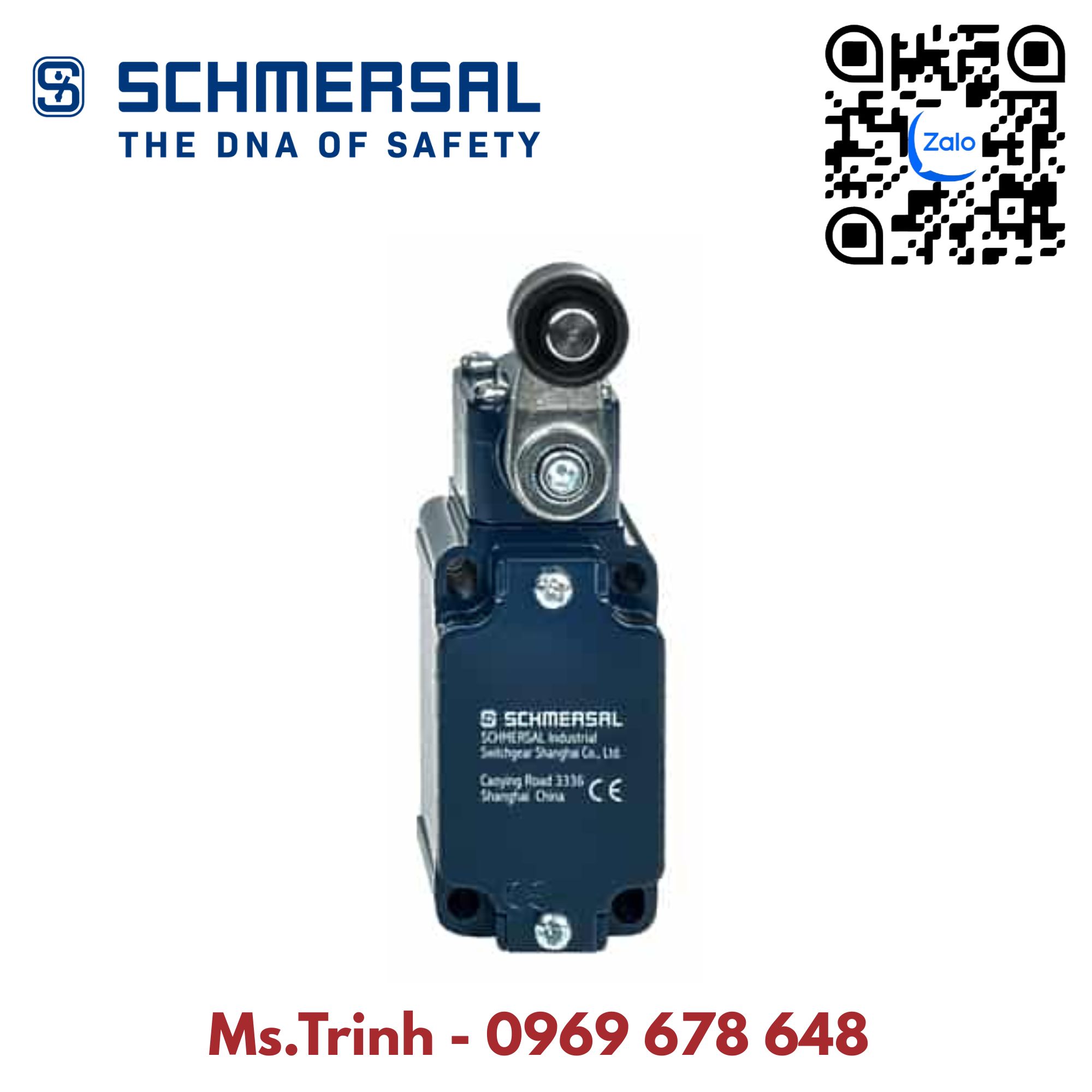

T4VH 335-12Z là công tắc hành trình cơ khí (Position Switch) của Schmersal, thuộc dòng 335 với thiết kế vỏ kim loại và cơ cấu tác động dạng cần gạt con lăn. Sản phẩm được thiết kế theo tiêu chuẩn EN 50041, phù hợp cho các ứng dụng phát hiện vị trí và giám sát chuyển động trong máy móc công nghiệp.

T4VH 335-12Z sử dụng 1 tiếp điểm NO và 2 tiếp điểm NC, cơ cấu đóng cắt kiểu slow action. Thiết bị có cấp bảo vệ IP65/IP67, dải nhiệt độ môi trường từ -30 đến +80 °C, phù hợp với nhiều điều kiện làm việc công nghiệp.

Thông số kỹ thuật T4VH 335-12Z

Thông số	Chi tiết
Hãng sản xuất	Schmersal
Model	T4VH 335-12Z
Mã sản phẩm	101147372
Loại thiết bị	Công tắc hành trình / Position Switch
Dòng sản phẩm	335
Kiểu tác động	Cần gạt con lăn
Vật liệu con lăn	Nhựa
Vỏ	Kim loại, đúc áp lực hợp kim nhôm
Tiếp điểm	1 NO + 2 NC
Kiểu đóng cắt	Slow action
Đầu vào cáp	M20 x 1.5
Tiết diện dây	0.75…2.5 mm²
Điện áp cách điện định mức	500 V
Điện áp chịu xung	4 kV
Dòng thử nhiệt	10 A
AC-15	230 VAC / 4 A
DC-13	24 VDC / 4 A
Tốc độ tác động tối đa	2.5 m/s
Mô-men tác động tối thiểu	0.3 Nm
Cấp bảo vệ	IP65 / IP67
Nhiệt độ môi trường	-30…+80 °C
Kích thước	40.5 × 76 × 38 mm
Khối lượng	Khoảng 265 g

Các thông số được đối chiếu từ dữ liệu kỹ thuật của Schmersal.

Đặc điểm và lợi ích

Thiết kế vỏ kim loại chắc chắn

T4VH 335-12Z sử dụng vỏ kim loại đúc áp lực bằng hợp kim nhôm, được sơn phủ, giúp thiết bị phù hợp với môi trường máy móc công nghiệp. Schmersal cũng công bố khả năng chống chịu tốt với dầu và xăng dầu.

Cơ cấu cần gạt con lăn

Cần gạt con lăn giúp công tắc dễ dàng được tác động bởi các bộ phận chuyển động của máy. Đầu tác động có thể được điều chỉnh theo 4 vị trí cách nhau 90°, tạo sự linh hoạt khi lắp đặt.

Nhiều tiếp điểm cho hệ thống điều khiển

Cấu hình 1 NO + 2 NC cho phép T4VH 335-12Z đáp ứng các mạch điều khiển, giám sát và liên động khác nhau trong máy công nghiệp.

Khả năng làm việc trong môi trường công nghiệp

Với cấp bảo vệ IP65/IP67 và dải nhiệt độ -30…+80 °C, thiết bị có thể được sử dụng trong các môi trường có bụi, dầu hoặc điều kiện vận hành khắc nghiệt hơn so với các công tắc thông thường.

Tuổi thọ cơ khí cao

Schmersal công bố tuổi thọ cơ khí tối thiểu 30 triệu chu kỳ đối với cơ cấu tác động và giá trị B10D 20 triệu chu kỳ cho tiếp điểm thường đóng NC.

Ứng dụng của T4VH 335-12Z

T4VH 335-12Z có thể được sử dụng trong các hệ thống tự động hóa và máy móc công nghiệp để:

• Phát hiện vị trí của cơ cấu chuyển động.
• Giám sát hành trình máy.
• Xác nhận vị trí đóng/mở của cơ cấu cơ khí.
• Làm công tắc giới hạn hành trình.
• Liên động an toàn trong máy móc.
• Máy gia công và máy sản xuất công nghiệp.
• Hệ thống băng tải và thiết bị vận chuyển.
• Máy đóng gói, máy lắp ráp tự động.
• Các hệ thống điều khiển sử dụng PLC.

T4VH 335-12Z Schmersal chính hãng

T4VH 335-12Z – 101147372 là sản phẩm của Schmersal, thương hiệu chuyên về công nghệ an toàn và thiết bị giám sát vị trí cho máy móc công nghiệp.

Theo dữ liệu hiện tại trên website Schmersal, model T4VH 335-12Z đã được đưa vào Archive và không còn khả năng cung cấp theo thông tin của hãng. Vì vậy, khi tìm mua sản phẩm thay thế, nên kiểm tra model thay thế tương ứng với yêu cầu kỹ thuật của hệ thống.

Trang sản phẩm T4VH 335-12Z trên Schmersal

Kết luận

T4VH 335-12Z là công tắc hành trình Schmersal dạng cần gạt con lăn, vỏ kim loại, thiết kế theo EN 50041 và có cấu hình 1 NO + 2 NC. Với cấp bảo vệ IP65/IP67, tuổi thọ cơ khí cao và khả năng làm việc trong dải nhiệt độ rộng, sản phẩm phù hợp cho các ứng dụng phát hiện và giám sát vị trí trong máy móc công nghiệp.
