1. Giới thiệu sản phẩm

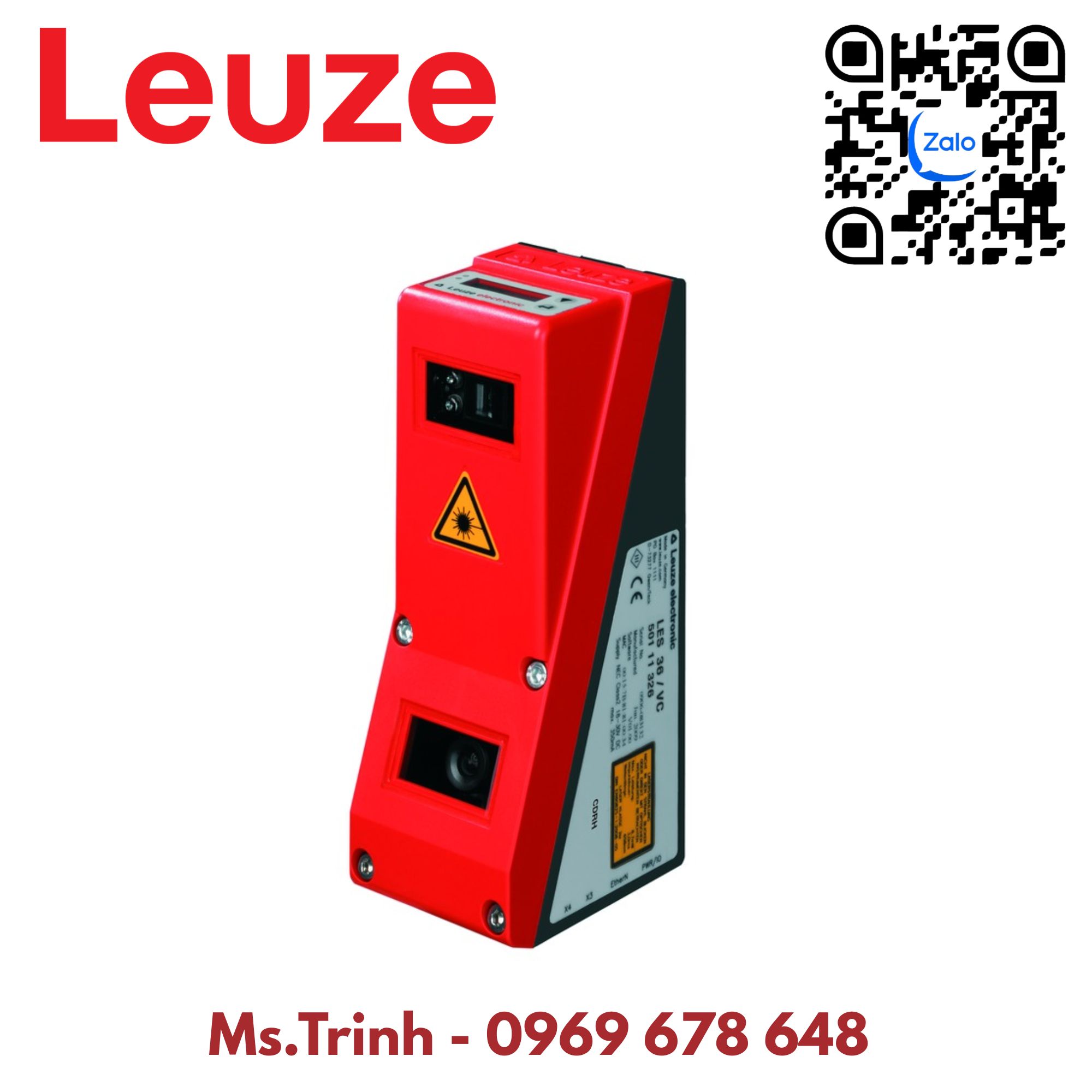

LES 36/VC6 | PN 50111333 là cảm biến đo biên dạng tuyến tính (Line Profile Sensor) thuộc dòng 36 của Leuze. Thiết bị sử dụng laser đỏ, hỗ trợ phát hiện vật thể 3D và đo kích thước, biên dạng vật thể trong các hệ thống tự động hóa công nghiệp.
Model được trang bị ngõ vào đồng bộ hóa (Synchronization input) và đi kèm phần mềm cấu hình LxSsoft, giúp thuận tiện trong quá trình cài đặt và xử lý dữ liệu đo.
2. Thông số kỹ thuật
| Thông số | LES 36/VC6 |
|---|---|
| Code | LES 36/VC6 |
| Part No. (PN) | 50111333 |
| Series | 36 |
| Loại | Line profile sensor |
| Nguồn sáng | Laser đỏ |
| Cấp laser | Class 2M, IEC/EN 60825-1:2014 |
| Phạm vi đo trục X | 150 … 600 mm |
| Phạm vi đo trục Z | 200 … 800 mm |
| Độ phân giải trục X | 1 … 1.7 mm |
| Độ phân giải trục Z | 1 … 3 mm |
| Độ tuyến tính trục Z | ±1.0% |
| Thời gian đo | 10 ms |
| Kích thước vật thể tối thiểu X | 2 … 3 mm |
| Kích thước vật thể tối thiểu Z | 2 … 6 mm |
| Điện áp cấp | 18 … 30 VDC |
| Ngõ vào | 1 activation + 5 digital inputs |
| Ngõ ra digital | 6, Push-pull |
| Ngõ ra analog | 1 dòng điện + 1 điện áp |
| Giao tiếp | Ethernet |
| Kết nối | M12 |
| Kích thước W × H × L | 56 × 160 × 74 mm |
| Trọng lượng | 620 g |
| Cấp bảo vệ | IP67 |
| Nhiệt độ hoạt động | -30 … +50 °C |
Các thông số được đối chiếu từ dữ liệu kỹ thuật chính thức của Leuze.
3. Đặc điểm nổi bật
LES 36/VC6 | 50111333 có khả năng thu nhận biên dạng vật thể theo hai trục X và Z, với phạm vi đo lần lượt 150 … 600 mm và 200 … 800 mm. Độ phân giải đạt 1 … 1.7 mm trên trục X và 1 … 3 mm trên trục Z.
Thiết bị có thời gian đo và thời gian đáp ứng 10 ms, đồng thời cung cấp nhiều ngõ vào/ra Push-pull cùng hai dạng ngõ ra analog dòng điện và điện áp. Giao tiếp Ethernet và các đầu nối M12 giúp tích hợp vào hệ thống điều khiển công nghiệp.
4. Ứng dụng
LES 36/VC6 | PN 50111333 được Leuze xác định cho các ứng dụng chính:
- Phát hiện vật thể 3D.
- Đo kích thước và biên dạng vật thể.
- Kiểm tra hình dạng sản phẩm trên dây chuyền.
- Đo chiều cao, độ lệch hoặc biên dạng của vật thể.
- Hệ thống kiểm tra tự động cần dữ liệu profile 3D.
- Các ứng dụng đo lường kết nối Ethernet trong tự động hóa công nghiệp.
Leuze cũng liệt kê trực tiếp 3D object detection và object measurement là các ứng dụng của model này.
5. Kết luận
LES 36/VC6 | 50111333 là cảm biến profile laser thuộc dòng Leuze Series 36, nổi bật với khả năng đo theo trục X/Z, phát hiện vật thể 3D và kiểm tra biên dạng. Với Ethernet, nhiều I/O, ngõ ra analog và cấp bảo vệ IP67, thiết bị phù hợp cho các hệ thống kiểm tra và đo lường tự động hóa công nghiệp.
