1. Giới thiệu sản phẩm

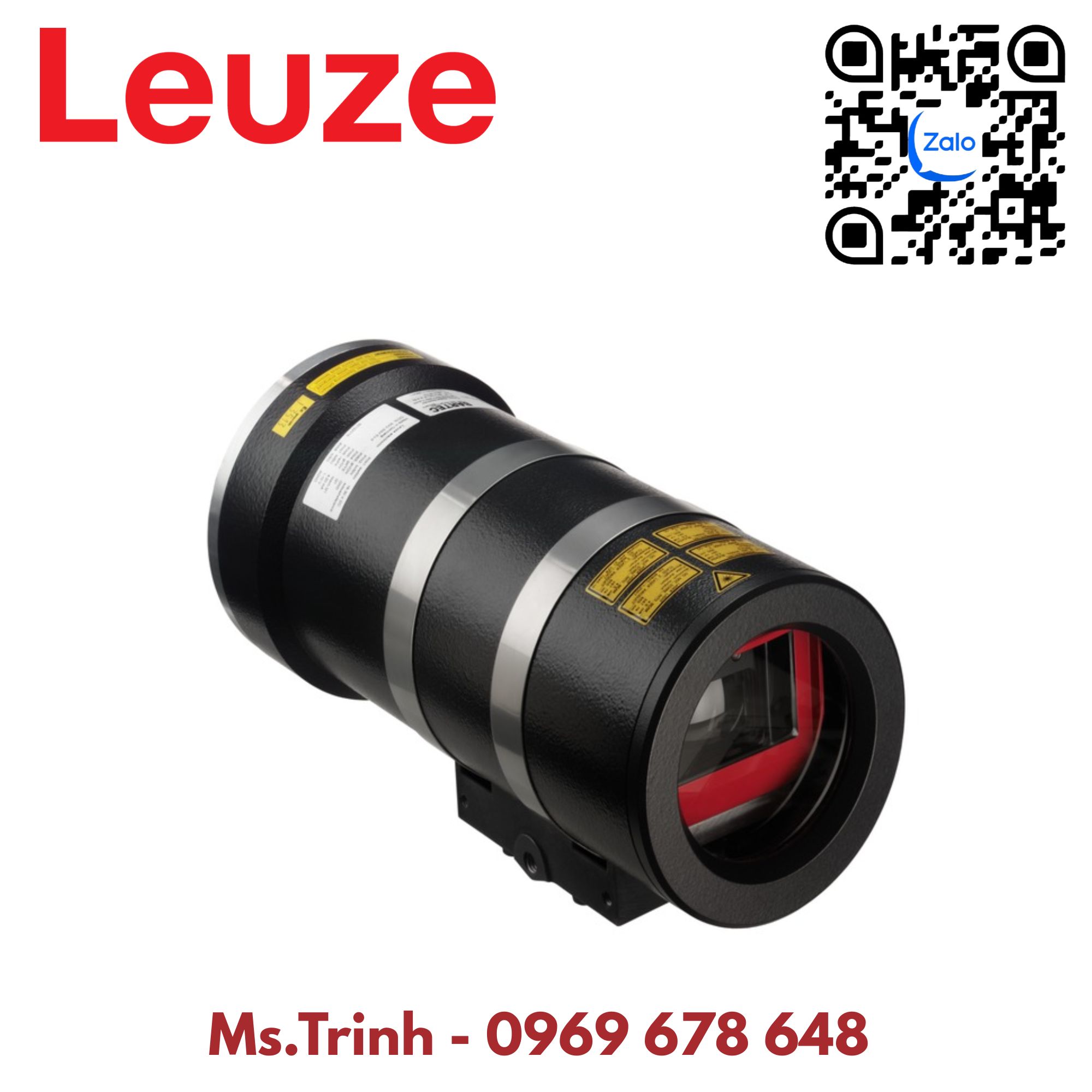

ODSL 30/V-30M Ex d | PN 50122319 là cảm biến đo khoảng cách quang (Optical Distance Sensor) thuộc Series 30 của Leuze. Thiết bị sử dụng laser đỏ 655 nm, nguyên lý đo khoảng cách bằng phase measurement và có phiên bản Ex-protected, phù hợp cho các hệ thống cần đo khoảng cách trong môi trường có nguy cơ cháy nổ.
Cảm biến có phạm vi đo rất rộng từ 200 đến 30.000 mm, độ phân giải 1 mm, hỗ trợ tham chiếu để cải thiện độ chính xác trong quá trình đo.
2. Thông số kỹ thuật
| Thông số | ODSL 30/V-30M Ex d |
|---|---|
| Code | ODSL 30/V-30M Ex d |
| Part No. (PN) | 50122319 |
| Series | 30 |
| Loại | Optical distance sensor |
| Phiên bản | Ex-protected |
| Nguyên lý đo | Phase measurement |
| Nguồn sáng | Laser đỏ |
| Bước sóng | 655 nm |
| Cấp laser | Class 2 |
| Phạm vi đo | 200 … 30.000 mm |
| Độ phân giải | 1.0 mm |
| Độ lặp lại | 2 mm |
| Điện áp cấp | 18 … 30 VDC |
| Ngõ ra analog | 2: Current + Voltage |
| Ngõ ra digital | 1 Push-pull |
| Ngõ vào digital | 1, lập trình được |
| Thời gian đáp ứng | 30 … 100 ms |
| Kết nối | Cáp 8 lõi, dài 15 m |
| Kích thước W × H × L | 135 × 143 × 290 mm |
| Trọng lượng | 6.500 g |
| Vật liệu vỏ | Nhôm |
| Cấp bảo vệ | IP67 |
| Nhiệt độ hoạt động | -10 … +45 °C |
| Ex Zone | 1, 21 |
Các thông số trên được đối chiếu từ trang sản phẩm chính thức của Leuze.
3. Đặc điểm nổi bật
ODSL 30/V-30M Ex d | 50122319 nổi bật với phạm vi đo lên đến 30 m, phù hợp cho các ứng dụng cần giám sát khoảng cách ở khoảng cách xa. Laser đỏ 655 nm tạo điểm sáng tròn, với kích thước điểm khoảng 6 mm tại khoảng cách 10 m.
Thiết bị có 2 ngõ ra analog gồm dòng điện và điện áp, cùng 1 ngõ ra digital Push-pull, giúp linh hoạt khi kết nối với hệ thống điều khiển. Vỏ nhôm, cấp bảo vệ IP67 và thiết kế Ex-protected hỗ trợ sử dụng trong các môi trường công nghiệp đặc thù.
4. Ứng dụng
ODSL 30/V-30M Ex d | PN 50122319 phù hợp cho các hệ thống:
- Đo khoảng cách vật thể ở khoảng cách xa.
- Giám sát vị trí trong hệ thống tự động hóa.
- Đo khoảng cách trong các máy và dây chuyền công nghiệp.
- Ứng dụng cần tín hiệu analog dòng điện hoặc điện áp.
- Hệ thống cần cảm biến đo khoảng cách có thiết kế bảo vệ Ex.
- Các khu vực nguy hiểm thuộc Ex Zone 1 và Zone 21, theo phân loại của nhà sản xuất.
5. Kết luận
ODSL 30/V-30M Ex d | 50122319 là cảm biến đo khoảng cách quang Leuze Series 30 với phạm vi đo 200 … 30.000 mm, độ phân giải 1 mm và thiết kế Ex-protected. Sản phẩm kết hợp ngõ ra analog, digital Push-pull, cấp bảo vệ IP67 và khả năng hoạt động trong Ex Zone 1/21, phù hợp cho các ứng dụng đo khoảng cách trong môi trường công nghiệp yêu cầu cao.
