1. Giới thiệu sản phẩm

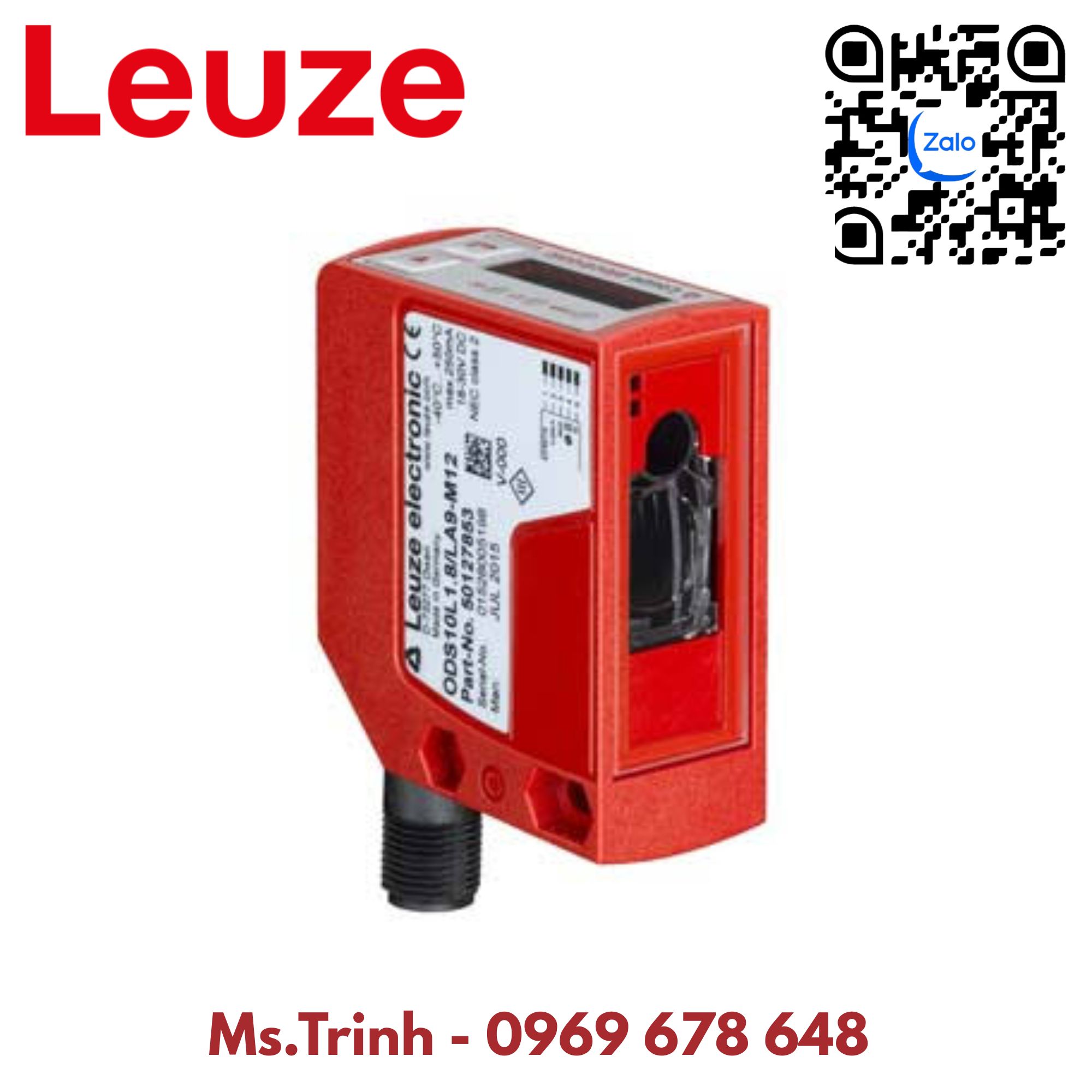

ODS10L1.8/LAK-M12 | PN: 50127853 là cảm biến khoảng cách quang thuộc Series 10 của Leuze, sử dụng laser đỏ 658 nm để đo khoảng cách đến vật thể. Thiết bị hỗ trợ đo lên đến 8.000 mm trong điều kiện phản xạ 90%, tích hợp IO-Link và ngõ ra analog có thể cấu hình.

Code: ODS10L1.8/LAK-M12
PN: 50127853
Hãng: Leuze
Series: 10
Loại: Optical Distance Sensor

Link hãng: Leuze – ODS10L1.8/LAK-M12

2. Thông số kỹ thuật

Thông số	Giá trị
Nguyên lý đo	Time of Flight
Nguồn sáng	Laser đỏ
Bước sóng	658 nm
Cấp laser	Class 1
Phạm vi đo	50 … 3.500 mm với phản xạ 6 … 90%
Phạm vi đo tối đa	50 … 8.000 mm với phản xạ 90%
Độ phân giải	1,0 mm
Độ chính xác	15 mm
Độ lặp lại	4 mm
Độ trôi nhiệt	2 mm/K
Điện áp cấp	18 … 30 VDC
Ngõ vào	1 digital
Ngõ ra analog	1, có thể cấu hình
Ngõ ra digital	1, transistor Push-pull
Giao tiếp	IO-Link COM2
Chu kỳ tối thiểu IO-Link	2,3 ms
Kết nối	M12, 5-pin, A-coded
Kích thước W × H × L	25 × 65 × 55 mm
Khối lượng	70 g
Vật liệu vỏ	Nhựa
Nhiệt độ hoạt động	-40 … 50 °C
Cấp bảo vệ	IP67
MTTF	29 năm

Thông số được đối chiếu từ dữ liệu kỹ thuật chính thức của Leuze cho PN 50127853.

3. Đặc điểm sản phẩm

ODS10L1.8/LAK-M12 sử dụng phương pháp Time of Flight, tia laser được collimated và có kích thước điểm sáng khoảng 7 × 7 mm tại khoảng cách 8.000 mm. Thiết bị hỗ trợ nhiều chế độ đo như Standard, Fast, High Precision và Precision để lựa chọn theo yêu cầu ứng dụng.

Cảm biến được tích hợp IO-Link V1.1, hỗ trợ SIO mode và Dual Channel. Thiết kế nhỏ gọn 25 × 65 × 55 mm, trọng lượng chỉ 70 g và cấp bảo vệ IP67 giúp thuận tiện khi lắp đặt trong hệ thống tự động hóa.

4. Ứng dụng

ODS10L1.8/LAK-M12 | 50127853 được Leuze định hướng cho các ứng dụng như:

• Đo khoảng cách đến vật thể.
• Kiểm soát chiều cao mức chứa.
• Bảo vệ chống va chạm cho phương tiện vận chuyển.
• Đo vị trí trong hệ thống tự động hóa.
• Giám sát khoảng cách trong máy móc công nghiệp.
• Các ứng dụng cần giao tiếp và cấu hình qua IO-Link.

Leuze xác định kiểm soát mức chứa và chống va chạm cho phương tiện vận chuyển là những ứng dụng của model này.

5. Kết luận

ODS10L1.8/LAK-M12 | 50127853 là cảm biến khoảng cách quang Leuze có phạm vi đo tối đa 8 m, laser đỏ Class 1, IO-Link V1.1, ngõ ra analog có thể cấu hình và thiết kế IP67. Đây là lựa chọn phù hợp cho các hệ thống đo khoảng cách, kiểm soát mức và tự động hóa công nghiệp yêu cầu thiết bị nhỏ gọn, dễ tích hợp.
