1. Giới thiệu sản phẩm

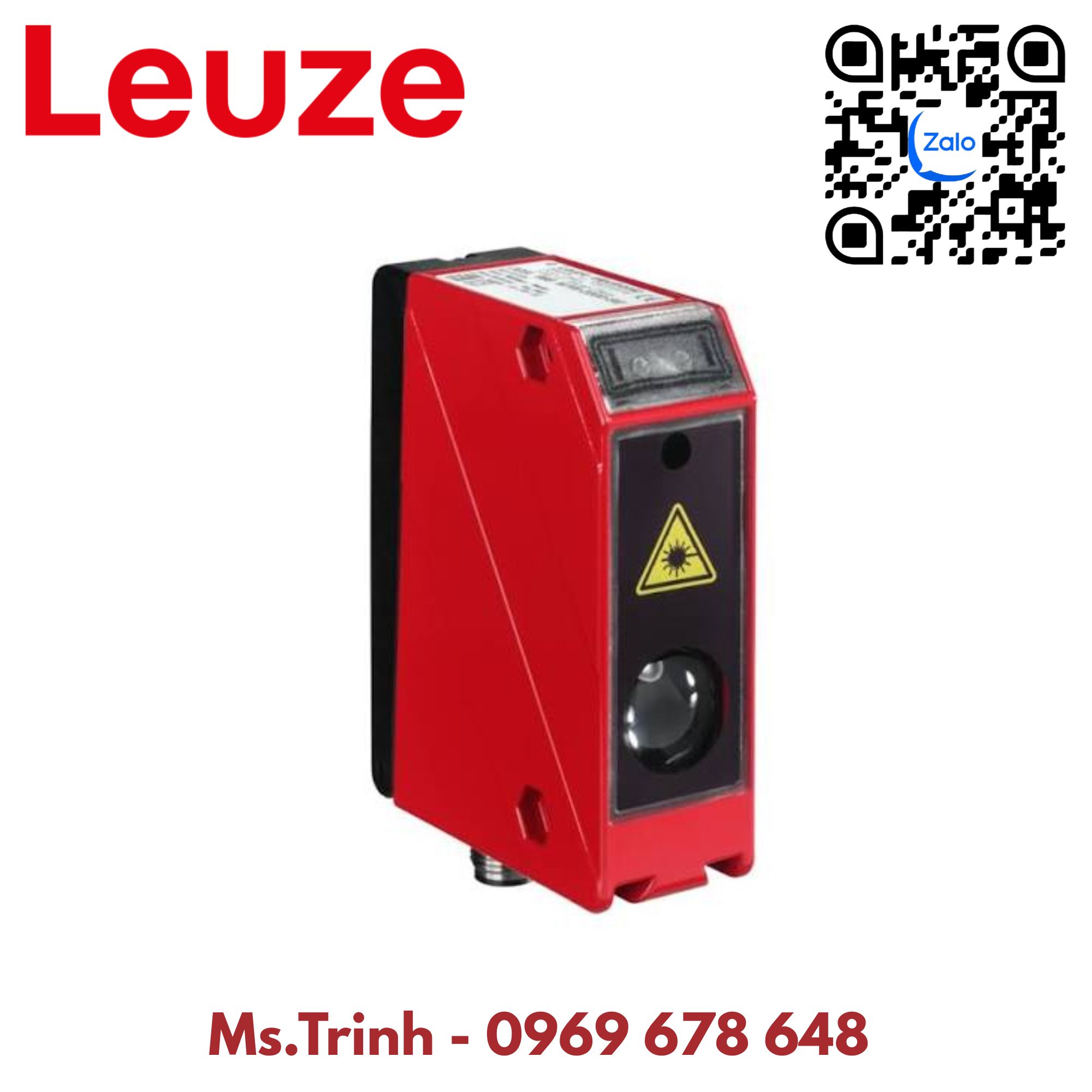

ODSL 96B M/C6-2000-S12 | PN: 50106593 là cảm biến khoảng cách quang thuộc Series 96 của Leuze, sử dụng laser đỏ 655 nm để đo khoảng cách đến vật thể. Thiết bị có phạm vi đo 150 … 2.000 mm, độ phân giải 1 … 3 mm và tích hợp cả ngõ ra analog dạng dòng cùng ngõ ra digital.
Code: ODSL 96B M/C6-2000-S12
PN: 50106593
Hãng: Leuze
Series: 96
Loại: Optical Distance Sensor
Link hãng: Leuze – ODSL 96B M/C6-2000-S12
2. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Nguyên lý | Đo khoảng cách quang đến vật thể |
| Nguồn sáng | Laser đỏ |
| Bước sóng | 655 nm |
| Cấp laser | Class 2 |
| Kích thước điểm sáng | 2 × 6 mm |
| Phạm vi đo | 150 … 2.000 mm |
| Độ phân giải | 1,0 … 3,0 mm |
| Độ chính xác | 1,5% |
| Độ lặp lại | 0,5% |
| Thời gian đo | 1 … 5 ms |
| Điện áp cấp | 18 … 30 VDC |
| Ngõ vào digital | 1 |
| Ngõ ra analog | 1, dạng dòng |
| Ngõ ra digital | 1, transistor Push-pull |
| Kết nối | M12, 5-pin, A-coded |
| Kích thước W × H × L | 30 × 90 × 70 mm |
| Vật liệu vỏ | Kim loại, đúc kẽm |
| Khối lượng | 380 g |
| Nhiệt độ hoạt động | -20 … 50 °C |
| Cấp bảo vệ | IP67 / IP69K |
| Màn hình | LED và OLED |
| Cấu hình | Phần mềm, bàn phím màng |
Các thông số được đối chiếu trực tiếp từ trang sản phẩm chính thức của Leuze.
3. Đặc điểm sản phẩm
ODSL 96B M/C6-2000-S12 sử dụng laser đỏ 655 nm Class 2, với điểm sáng hình chữ nhật kích thước 2 × 6 mm. Cảm biến có thời gian đo từ 1 đến 5 ms, độ lặp lại 0,5% theo khoảng cách đo và hỗ trợ bảo vệ đảo cực, ngắn mạch và quá áp tức thời.
Thiết bị có vỏ kim loại đúc kẽm, kính bảo vệ và cấp bảo vệ IP67/IP69K, phù hợp với các môi trường công nghiệp yêu cầu khả năng bảo vệ cao. Màn hình OLED và bàn phím màng hỗ trợ việc cấu hình, theo dõi trạng thái vận hành.
4. Ứng dụng
ODSL 96B M/C6-2000-S12 | 50106593 phù hợp cho các ứng dụng:
- Đo khoảng cách đến vật thể.
- Kiểm tra vị trí trong máy móc tự động.
- Đo kích thước hoặc chiều cao vật thể.
- Giám sát vị trí trên băng tải.
- Kiểm tra vật liệu trong dây chuyền sản xuất.
- Các hệ thống tự động hóa cần ngõ ra analog và digital.
- Ứng dụng công nghiệp yêu cầu cấp bảo vệ IP67/IP69K.
5. Kết luận
ODSL 96B M/C6-2000-S12 | 50106593 là cảm biến khoảng cách quang Leuze với phạm vi đo đến 2 m, laser đỏ Class 2, độ phân giải tối đa 1 mm, ngõ ra analog dạng dòng và ngõ ra digital Push-pull. Thiết kế kim loại cùng cấp bảo vệ IP67/IP69K giúp thiết bị phù hợp với nhiều hệ thống đo lường và tự động hóa công nghiệp.
