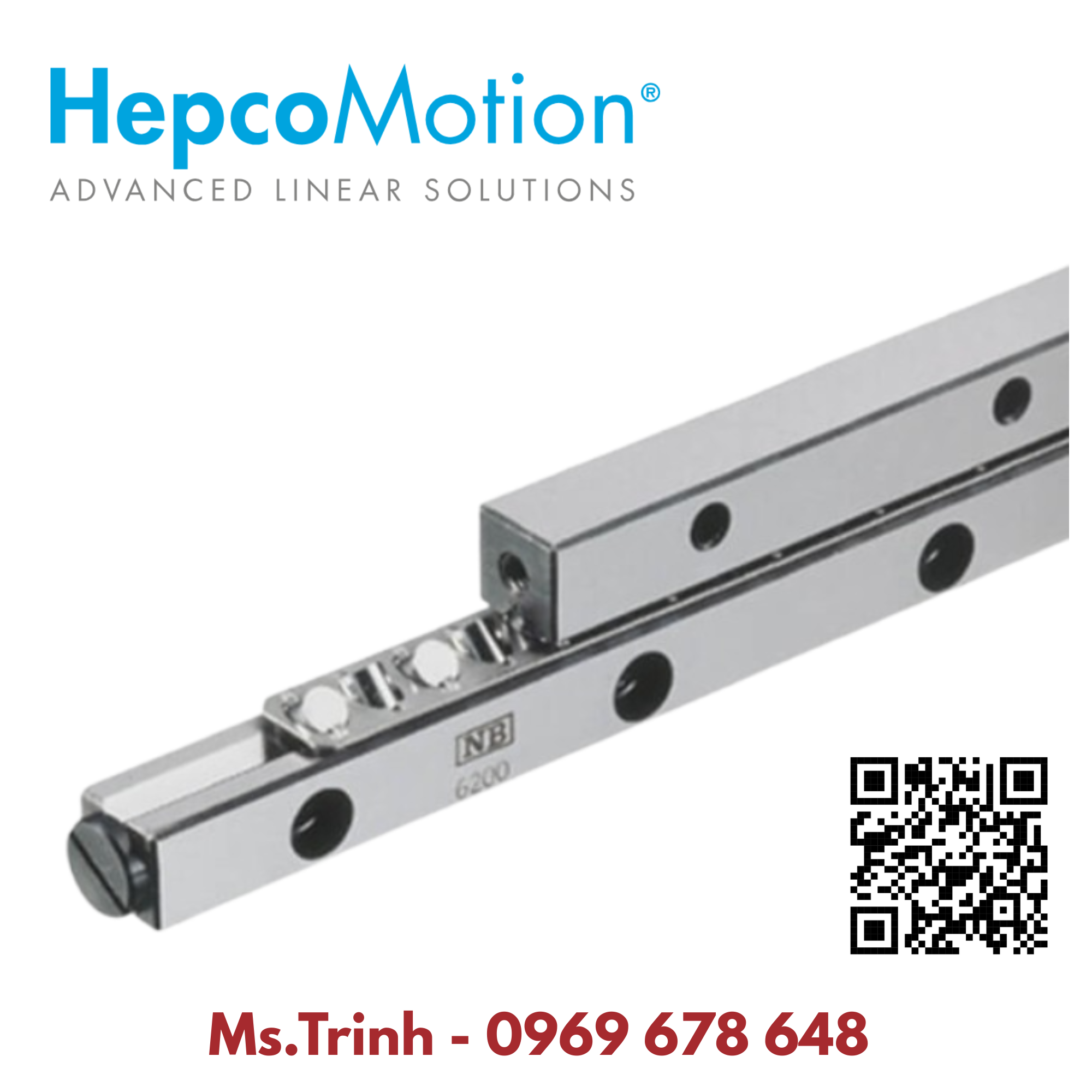

TNS25B1000 Small Slideway HepcoMotion Vietnam – Thanh dẫn hướng tuyến tính

TNS25B1000 Small Slideway HepcoMotion Vietnam là thanh dẫn hướng thuộc hệ thống HepcoMotion Precision Track System, được sử dụng để tạo đường chạy chính xác cho các cụm carriage và bearing trong cơ cấu chuyển động tuyến tính. Model TNS25B1000 được xác định với mô tả SLIDEWAY – SMALL, thuộc nhóm slideway kích thước 25 của HepcoMotion.

 TNS25B1000 là gì?

TNS25B1000 là một Small Slideway được thiết kế cho hệ thống dẫn hướng tuyến tính HepcoMotion. Theo tài liệu kỹ thuật của dòng PRT2, slideway TNS25 thuộc kích thước 25 mm, sử dụng cùng các bearing phù hợp để tạo thành đường dẫn hướng cho carriage. TNS25 có cấu hình slideway thẳng và có thể kết hợp với các track segment để xây dựng hệ thống chuyển động theo hình dạng yêu cầu.

Mã B1000 thể hiện chiều dài danh định 1000 mm của thanh slideway trong cấu hình được đặt hàng. Với các hệ thống cần chiều dài khác, HepcoMotion cũng cung cấp nhiều tùy chọn slideway theo chiều dài và cấu hình của hệ thống.

Đặc điểm kỹ thuật TNS25B1000

TNS25 là slideway kích thước 25 mm trong hệ thống PRT2. Tài liệu kỹ thuật HepcoMotion cho biết dòng TNS25 có chiều rộng danh nghĩa 25 mm và được sử dụng cùng các bearing tương ứng trong hệ thống track.

Nguyên lý dẫn hướng của Small Slideway

Trong hệ thống HepcoMotion, slideway tạo ra bề mặt dẫn hướng cố định để các bearing của carriage di chuyển dọc theo một quỹ đạo xác định. Khi carriage chuyển động, các bearing tiếp xúc với slideway và duy trì vị trí của cụm chuyển động theo phương tuyến tính.

Thiết kế V-guide của HepcoMotion giúp tạo tiếp xúc định hướng giữa bearing và slideway, từ đó hỗ trợ chuyển động ổn định và kiểm soát vị trí của carriage. Hệ thống có thể được cấu hình cho chuyển động thẳng hoặc kết hợp với track segment để tạo các đường chạy đặc biệt. Tài liệu PRT2 cũng đề cập đến các phương án bridging slide và slip-block adjustment nhằm duy trì tính liên tục của đường dẫn trong những hệ thống có yêu cầu điều chỉnh.

Ứng dụng TNS25B1000 HepcoMotion

TNS25B1000 phù hợp cho các cơ cấu linear motion sử dụng slideway kích thước 25 mm. Một số ứng dụng điển hình gồm:

• Máy tự động hóa công nghiệp.
• Cơ cấu positioning tuyến tính.
• Máy lắp ráp tự động.
• Hệ thống pick-and-place.
• Máy đóng gói và xử lý sản phẩm.
• Cơ cấu chuyển động của robot.
• Hệ thống track và carriage.
• Thiết bị sản xuất cần chuyển động lặp lại chính xác.

Đặc biệt, TNS25B1000 có thể được sử dụng trong các hệ thống track cần chiều dài slideway 1000 mm. Các thành phần như bearing, carriage, track segment, slide attachment profile và locking system có thể được lựa chọn đồng bộ để tạo thành một hệ thống chuyển động hoàn chỉnh. Danh sách linh kiện HepcoMotion được công bố tại Process Instrument Expert cũng ghi nhận TNS25B1000 cùng các thành phần như DTS25CPSA, DTS25TLSA, DTS25LCSA và TR2535190.

Lựa chọn và thay thế TNS25B1000

Khi mua hoặc thay thế TNS25B1000 HepcoMotion, cần kiểm tra chính xác size 25, chiều dài 1000 mm, kiểu slideway và các bearing/carriage tương thích. Không nên chỉ lựa chọn dựa trên kích thước chiều dài vì hình dạng slideway và cấu hình bearing có ảnh hưởng trực tiếp đến khả năng lắp ráp.

HepcoMotion cung cấp nhiều hệ thống linear guide và track khác nhau, do đó việc xác định đúng part number giúp đảm bảo khả năng tương thích với hệ thống đang vận hành. Đối với thiết bị cần thay thế theo bản vẽ hoặc BOM, nên cung cấp model cũ, hình ảnh và thông tin hệ thống để đối chiếu trước khi đặt hàng.

HepcoMotion Vietnam – TNS25B1000 chính hãng

TNS25B1000 HepcoMotion Vietnam là lựa chọn phù hợp cho các hệ thống cần Small Slideway size 25 mm, chiều dài 1000 mm trong giải pháp dẫn hướng tuyến tính. Model này có thể được tích hợp với các thành phần HepcoMotion khác để xây dựng hệ thống track và carriage cho máy tự động hóa công nghiệp.
