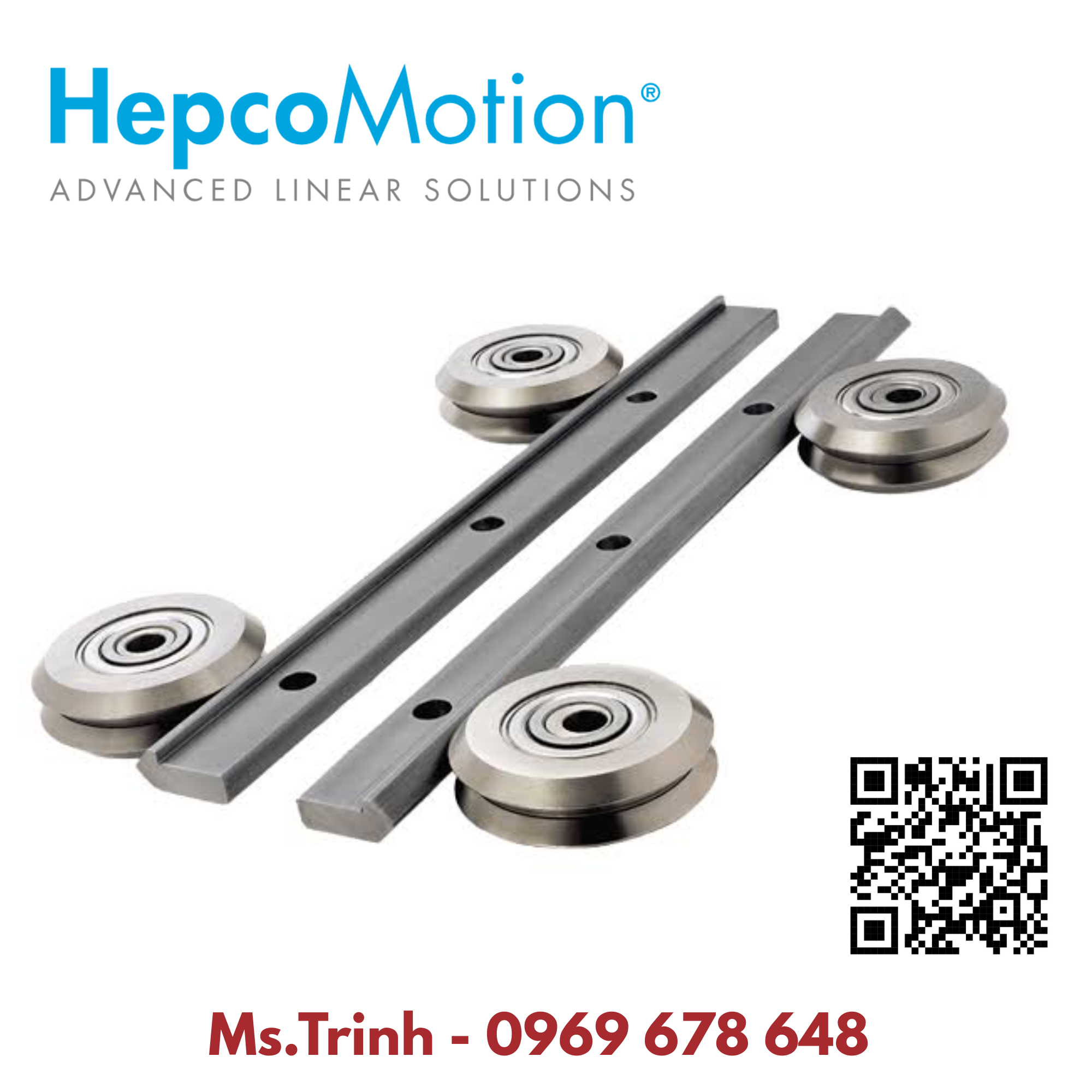

W3X Dual Vee Size 3 Guide Wheel HepcoMotion Vietnam

W3X Dual Vee Size 3 Guide Wheel là bánh xe dẫn hướng thuộc dòng DualVee Guide Wheels, được thiết kế cho các hệ thống chuyển động tuyến tính và dẫn hướng cơ khí. W3X thuộc size 3, sử dụng biên dạng Vee để chạy trên track tương thích, tạo chuyển động tuyến tính ổn định cho carriage hoặc cụm cơ cấu chuyển động. Theo tài liệu kỹ thuật DualVee của HepcoMotion, W3X có khả năng chịu tải làm việc hướng kính 5.900 N và tải làm việc hướng trục 1.701 N.

Để tìm hiểu và lựa chọn các giải pháp DualVee Linear Guide, khách hàng có thể tham khảo HepcoMotion Vietnam và website HepcoMotion chính hãng.

W3X Dual Vee Guide Wheel là gì?

W3X là Dual Vee Guide Wheel – Size 3, được sử dụng kết hợp với track có biên dạng Vee để tạo thành hệ thống dẫn hướng tuyến tính. Điểm đặc trưng của DualVee là bánh xe có bề mặt chạy dạng chữ V, cho phép bánh xe ăn khớp với track tương ứng thay vì sử dụng ray và con trượt dạng truyền thống.

Thiết kế này tạo ra sự tiếp xúc có định hướng giữa wheel và track. Khi wheel quay, carriage được dẫn hướng theo đường chạy của track, giúp chuyển động tuyến tính diễn ra ổn định và hạn chế chuyển động lệch khỏi quỹ đạo.

HepcoMotion cung cấp DualVee Guide Wheels với nhiều kích thước khác nhau. Trong đó, size 3 có đường kính ngoài khoảng 45,80 mm, đường kính lỗ khoảng 12,00 mm và chiều rộng khoảng 15,88 mm theo bảng kích thước của dòng DualVee.

Cấu tạo và nguyên lý hoạt động

W3X sử dụng hai bề mặt Vee – inner V running surface và outer V running surface – cho phép wheel làm việc với track tương thích. Khi lắp đặt, bánh xe được bố trí trên cơ cấu chuyển động và tiếp xúc với track. Chuyển động quay của bearing bên trong wheel được chuyển thành chuyển động tuyến tính của carriage dọc theo ray.

Một ưu điểm quan trọng của DualVee là cả bề mặt Vee bên trong và bên ngoài đều có thể đóng vai trò là bề mặt chịu tải, tùy cấu hình hệ thống. Thiết kế này giúp hệ thống có khả năng kiểm soát tải theo cả phương radial và axial.

W3X có thể được sử dụng trong những hệ thống cần kết hợp giữa guide wheel, track, bearing và carriage để tạo thành một cơ cấu linear motion hoàn chỉnh.

Thông số kỹ thuật W3X

Thông số	Giá trị
Manufacturer	HepcoMotion
Model	W3X
Product	DualVee Guide Wheel
Size	3
Outside diameter	45,80 mm
Bore	12,00 mm
Width	15,88 mm
Radial working load	5.900 N
Axial working load	1.701 N
Basic Dynamic Radial Load	9.150 N
Basic Static Radial Load	5.050 N
Basic Dynamic Axial Load	4.500 N
Basic Static Axial Load	4.800 N

Các giá trị tải trọng trên được lấy từ tài liệu kỹ thuật DualVee của HepcoMotion; khi thiết kế hệ thống thực tế cần tính toán theo tải, hệ số tải và điều kiện vận hành cụ thể.

Khả năng chịu tải và độ bền

W3X có radial working load capacity 5.900 N và axial working load capacity 1.701 N, phù hợp với những cơ cấu linear motion cần khả năng chịu tải đáng kể. Tài liệu HepcoMotion cũng đưa ra load/life constant 130 cho DualVee size 3, được sử dụng trong phương pháp tính tuổi thọ của hệ thống.

Tuổi thọ thực tế phụ thuộc vào tải tác động, tốc độ chuyển động, điều kiện bôi trơn, môi trường và cách lựa chọn wheel/track. HepcoMotion khuyến nghị sử dụng working load capacity để lựa chọn và sizing component thay vì chỉ dựa trên các giá trị tải danh định của bearing.

Ứng dụng W3X HepcoMotion

W3X Dual Vee Guide Wheel có thể được sử dụng trong nhiều hệ thống linear motion và automation, bao gồm:

• Máy tự động hóa công nghiệp.
• Hệ thống positioning và material handling.
• Máy đóng gói.
• Máy lắp ráp tự động.
• Cơ cấu pick-and-place.
• Robot và hệ thống chuyển động tuyến tính.
• Conveyor và transfer system.
• Máy gia công và thiết bị sản xuất.
• Hệ thống carriage chạy trên DualVee track.

Khi thiết kế hệ thống, W3X cần được lựa chọn đồng bộ với track size 3 và các linh kiện mounting/bushing phù hợp. Các mã như W3X, W3SSX và những loại wheel/bushing liên quan có thể có cấu hình khác nhau nên cần kiểm tra chính xác part number trước khi thay thế. Tài liệu HepcoMotion cũng cho thấy dòng size 3 có nhiều biến thể vật liệu và cấu hình khác nhau.

W3X Dual Vee HepcoMotion Vietnam

W3X Dual Vee Size 3 Guide Wheel là linh kiện quan trọng trong hệ thống dẫn hướng tuyến tính sử dụng công nghệ DualVee. Với thiết kế V-guide, kích thước size 3 và khả năng chịu tải radial/axial cao, W3X có thể được tích hợp vào các cơ cấu automation cần chuyển động tuyến tính ổn định.

Khi yêu cầu thay thế W3X HepcoMotion, nên cung cấp part number, kích thước track, loại bushing và cấu hình wheel hiện tại để kiểm tra chính xác khả năng tương thích.
