1. Giới thiệu sản phẩm

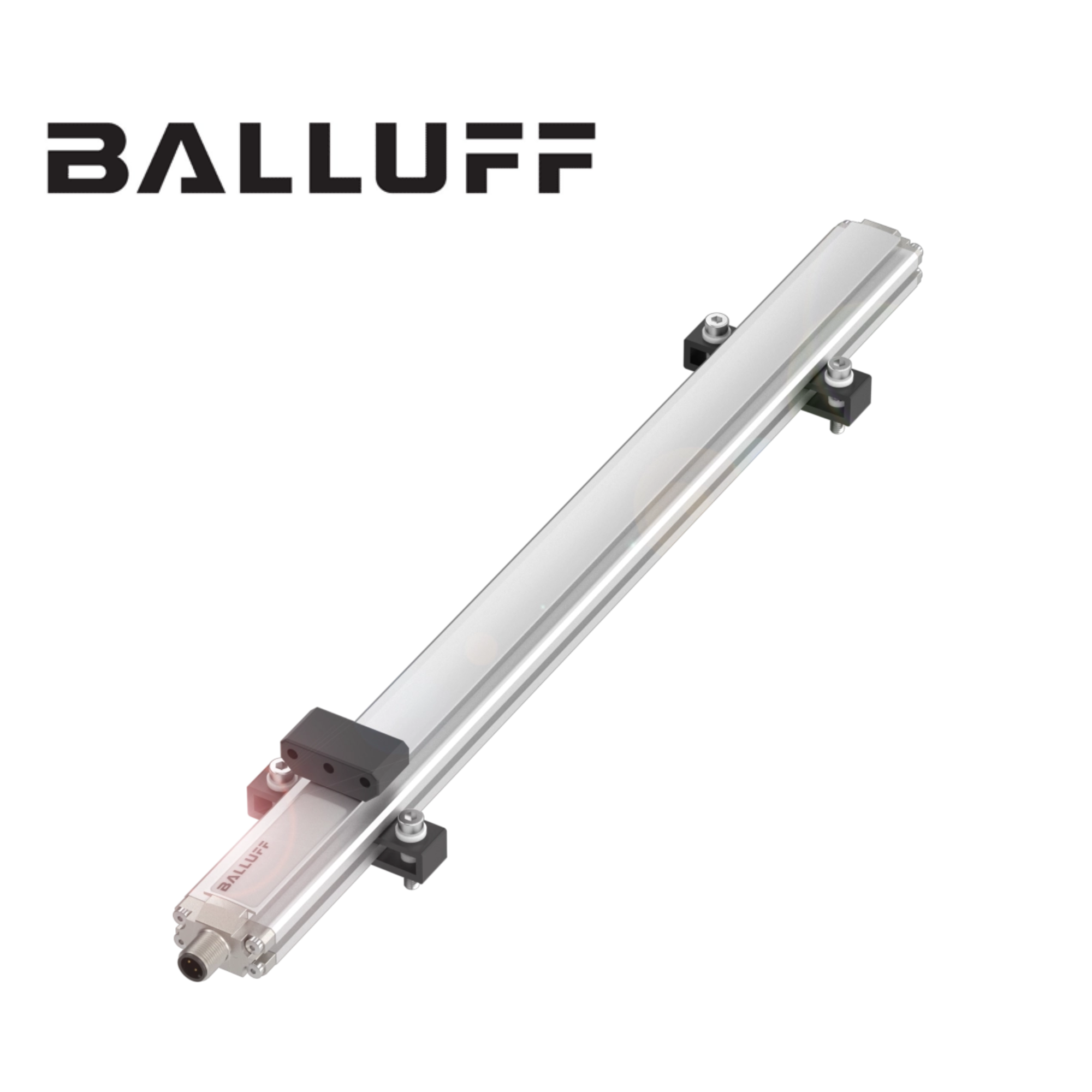

BTL1L0N – BTL6-E500-M0135-E28-KA10 Balluff Vietnam là cảm biến vị trí tuyến tính từ giảo (Magnetostrictive Linear Position Sensor) thuộc dòng BTL6-E của Balluff.

Thiết bị sử dụng công nghệ từ giảo (magnetostrictive) để xác định vị trí tuyệt đối của một nam châm định vị trên toàn bộ chiều dài đo. Khác với cảm biến tiếp xúc cơ khí, nguyên lý này cho phép đo vị trí mà không cần tiếp xúc trực tiếp giữa phần tử cảm biến và phần tử chuyển động, phù hợp với các cơ cấu chuyển động liên tục và yêu cầu độ tin cậy cao.

Mã BTL6-E500-M0135-E28-KA10 có chiều dài đo 135 mm, giao diện đầu ra analog dòng, điện áp hoạt động 10–30 VDC và cấp bảo vệ IP67. Dòng BTL6-E của Balluff được phát triển cho các ứng dụng đo vị trí tuyến tính công nghiệp và mobile hydraulics.

2. Đặc điểm nổi bật

• Công nghệ đo vị trí Magnetostrictive.
• Đo vị trí tuyệt đối, không cần thực hiện quy trình reference sau mỗi lần khởi động.
• Chiều dài đo của model này: 135 mm.
• Giao diện đầu ra analog current.
• Độ lặp lại cao, khoảng ±5 µm đối với dòng BTL6-E analog current.
• Điện áp hoạt động 10–30 VDC.
• Cấp bảo vệ IP67.
• Thân cảm biến bằng thép không gỉ.
• Dải nhiệt độ môi trường khoảng -40…+85 °C.
• Phù hợp với các hệ thống điều khiển cần phản hồi vị trí chính xác.
• Có thể sử dụng trong hệ thống thủy lực, máy móc tự động hóa và thiết bị công nghiệp.

3. Thông số kỹ thuật

Các thông số về giao diện analog current, điện áp 10–30 VDC, độ lặp lại ±5 µm, IP67 và vật liệu housing được Balluff công bố cho dòng BTL6-E analog current.

List code giá tốt

• BTL1L0N
• BTL6-E500-M0135-E28-KA10
• BTL6-E500-M0100-E28-KA10
• BTL6-E500-M0060-E28-KA10
• BTL6-E500-M0070-E28-KA05
• BTL6-E500-M0100-E2-KA10
• BTL6-E500-M0150-E2-KA10

4. Ứng dụng trong công nghiệp

Đo vị trí xi lanh thủy lực

Đây là một trong những ứng dụng quan trọng của cảm biến vị trí từ giảo.

Cảm biến có thể được tích hợp vào xi lanh để xác định chính xác vị trí của piston. Tín hiệu analog được đưa về PLC hoặc bộ điều khiển để thực hiện các chức năng điều khiển chuyển động.

Ứng dụng này phù hợp với:

• Máy ép thủy lực.
• Máy đúc.
• Máy nâng.
• Máy công trình.
• Thiết bị mobile hydraulics.
• Máy móc sản xuất công nghiệp.

Dòng BTL6-E được Balluff định vị cho các hệ thống magnetostrictive position measuring systems for mobile hydraulics.

Máy ép và máy tạo hình

Trong máy ép, cảm biến có thể theo dõi vị trí của piston hoặc cơ cấu ép.

Tín hiệu vị trí giúp bộ điều khiển xác định:

• Vị trí ban đầu.
• Vị trí ép.
• Hành trình.
• Điểm dừng.
• Vị trí hồi về.

Nhờ đo vị trí tuyệt đối, hệ thống có thể kiểm soát chuyển động chính xác hơn so với các giải pháp chỉ phát hiện điểm cuối hành trình.

Máy móc tự động hóa

BTL6-E500 có thể được sử dụng làm phần tử phản hồi vị trí trong các hệ thống servo hoặc cơ cấu tuyến tính.

Cấu trúc điều khiển có thể được triển khai theo dạng:

Cơ cấu chuyển động → Nam châm định vị → BTL6-E → Tín hiệu analog → PLC/Controller → Điều khiển cơ cấu

Điều này cho phép hệ thống liên tục biết vị trí thực tế của cơ cấu và điều chỉnh chuyển động theo yêu cầu.

Máy công cụ

Cảm biến vị trí từ giảo có thể được ứng dụng để giám sát hành trình của các cơ cấu chuyển động tuyến tính trong máy công cụ.

Đặc biệt, khả năng đo không tiếp xúc giúp giảm các vấn đề liên quan đến hao mòn cơ khí của phần tử đo.

Máy nhựa và máy ép phun

Trong máy ép phun, việc kiểm soát chính xác vị trí của các cơ cấu thủy lực là yếu tố quan trọng đối với chu trình sản xuất.

Cảm biến có thể được sử dụng để phản hồi vị trí của piston, cơ cấu đóng mở khuôn hoặc các bộ phận chuyển động khác.

Hệ thống điều khiển vị trí

Với đầu ra analog, BTL6-E500-M0135-E28-KA10 có thể được đưa trực tiếp vào hệ thống điều khiển để thực hiện các chức năng:

• Position monitoring.
• Position feedback.
• Stroke measurement.
• Motion control.
• Limit position monitoring.
• Closed-loop control.

5. Vai trò trong hệ thống đo vị trí

BTL6-E500-M0135-E28-KA10 là cảm biến đo vị trí tuyến tính, không phải cảm biến tiệm cận hoặc cảm biến phát hiện vật thể.

Nguyên lý hoạt động dựa trên tương tác giữa phần tử cảm biến từ giảo và nam châm định vị. Khi nam châm thay đổi vị trí, cảm biến xác định vị trí tương ứng và chuyển thành tín hiệu đầu ra analog để hệ thống điều khiển xử lý.

Điểm mạnh của công nghệ này là khả năng cung cấp thông tin vị trí tuyệt đối, độ lặp lại cao và khả năng hoạt động trong môi trường công nghiệp. Dòng BTL6-E analog current có dải chiều dài đo từ 50 đến 2540 mm, cho phép Balluff cung cấp nhiều cấu hình khác nhau cho từng ứng dụng.

Với model BTL6-E500-M0135-E28-KA10, chiều dài đo 135 mm đặc biệt phù hợp với các cơ cấu có hành trình ngắn, nơi cần phản hồi vị trí chính xác và ổn định.
